五、开关电源及背光驱动电路分析与检修

    8M19机芯彩电配用单独电源板，型号较多，且具体电路差异也较大，而8M18机芯采用的是电源、背光二合一板（常称整合板或IP板），电路简洁、功耗小、故障率低，其型号是5800 -P32TQF -0010/0020/0030，如图13所示，下面具体分析该电路的工作原理。

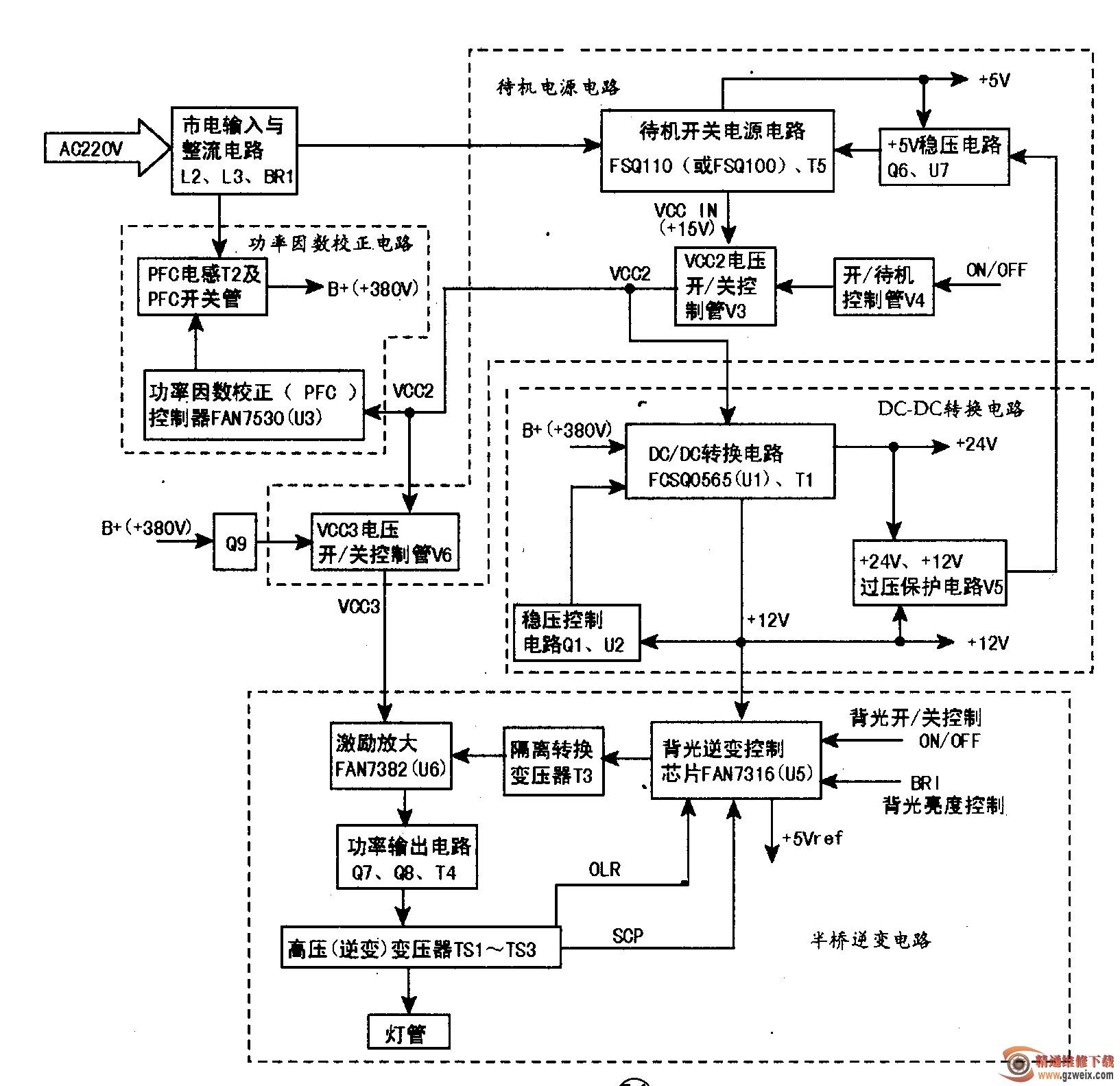

    该型整合板主要由待机电源、PFC电路、DC-DC转换和半桥逆变电路四部分组成，如图14所示，下面对各部分电路分别进行分析。

      1. PFC电路

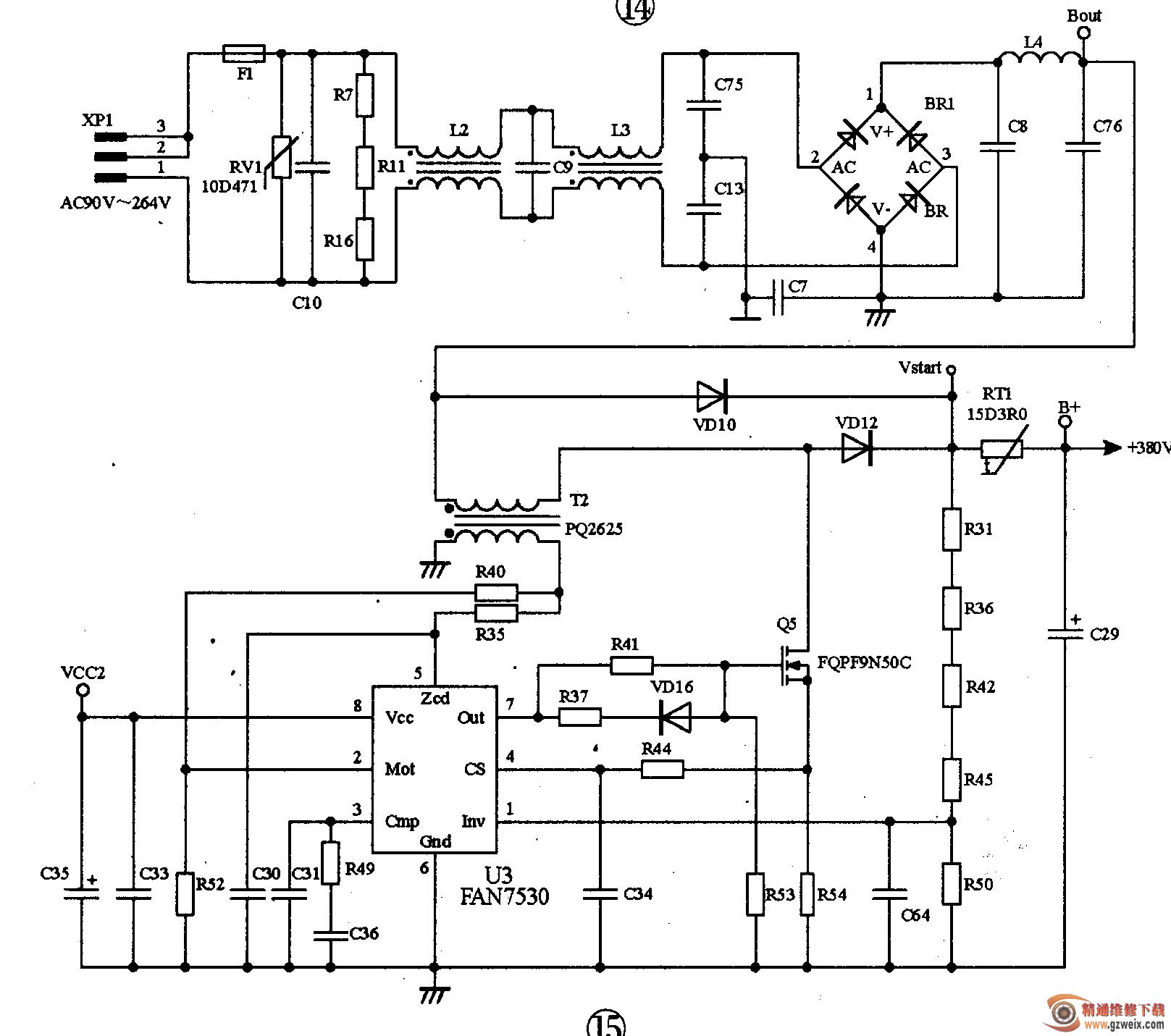

    本机的PFC电路以U3（FAN7530）为核心组成，如图15所示，主要作用是将C29上的电压由300V提升到稳定的380V，起到稳压和恒流的作用，提高电路的功率因数，增强本机适应电网电压变化的能力。

    FAN7530是一块工作于升压模式的功率因数校正（PFC）控制器，内置有过电压保护、反馈开路保护和欠压锁定保护电路，其引脚功能如下：①脚，PFC输出电压反馈输入；②脚，内部三角波斜波设置，控制输出脉冲的最大占空比；③脚，放大器外接电容补偿；④脚，过载电流保护比较器的输入；⑤脚，零电流检测，用于控制MOS-FET管在D,S极间电压最低时导通；⑥脚，地；⑦脚，输出MOSFET管驱动脉冲；⑧脚，工作电压（11V-20V）。

    开机后，V3导通，输出18V电压，该电压送到U3的⑧脚，U3工作，从⑦脚输出PFC驱动信号，经R41去驱动开关管Q5,, Q5导通时，对电感T2充电；Q5截止时，电感T2对外放电，此时T2两端的电压经VD12整流后加到C29上，与VD10送过来的300V电压进行叠加，得到380V的电压。

    C29上的电压经R31,R36,R42 , R45与R50分压后送到U3的①脚，作为PFC的稳压反馈信号。若这几只电阻中的某一只变质，均会引起PFC电压的变化：若PFC电压过高，易连带烧坏其他元件；若PFC电压偏低，会出现带不起负载，或背光闪烁等故障。

    【提示】若PFC电路不．工作，则C29两端的电压约为300V。实修此故障时，应重点检测U3⑧脚的供电电压，及②-④脚的外围阻容元件是否正常。
