2．待机电源电路

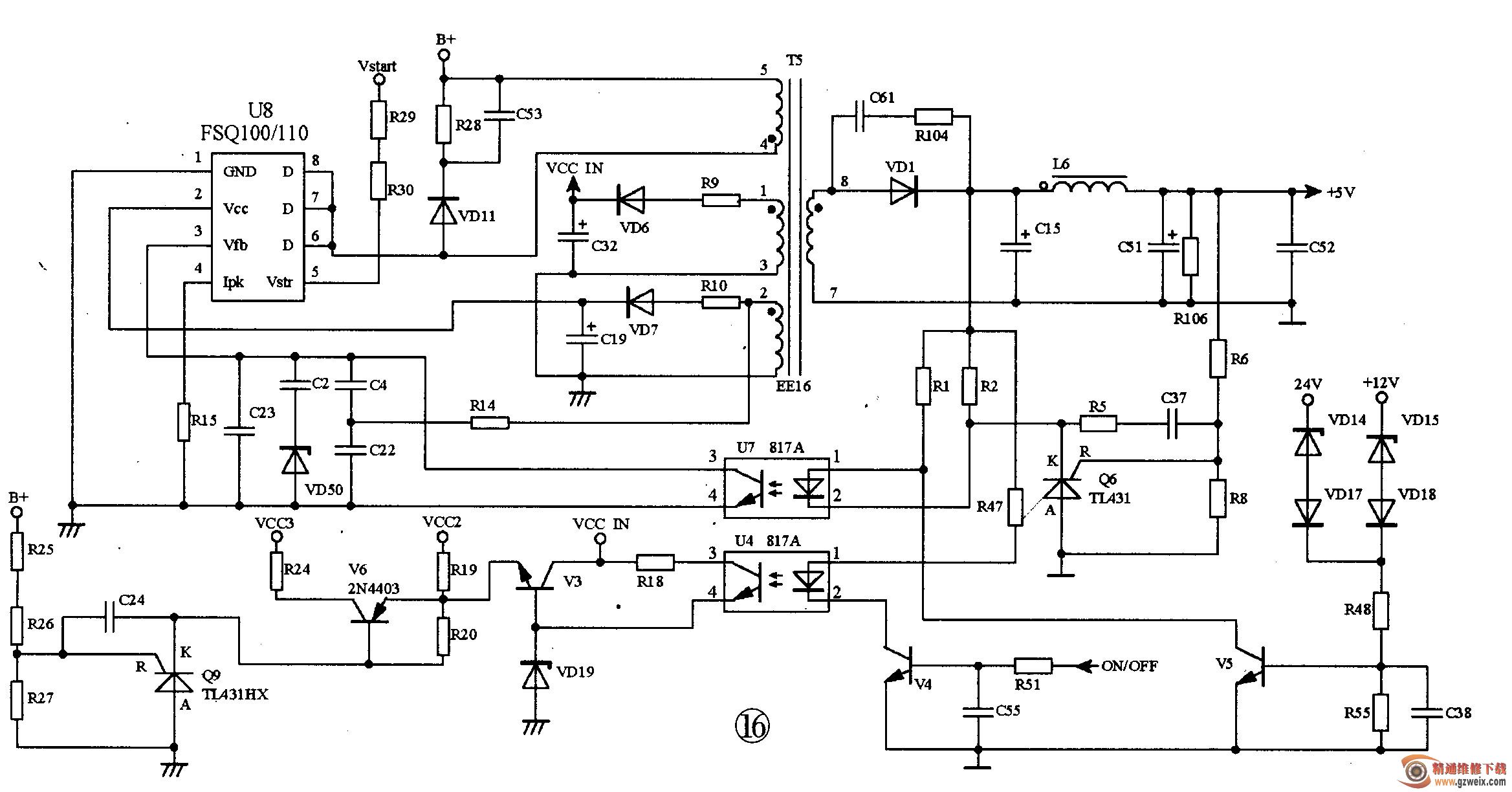

    待机电路由U8组成的，如图16所示。U8(FSQ100或FSQ110 )内置高反压的MOSFET管和工作频率为67kHz的PWM电流模式控制电路，具有温度补偿及欠压锁定（UVLO）、过热关机保护功能，引脚功能如下：①脚，地；②脚，工作电压；③脚，电流反馈；④脚，IC初使起动；⑤脚，空；⑥-⑧脚，内部MOSFET管漏极。

    AC220V市电经L2和L3组成的互感电路滤波及桥堆整流后，输出300V的脉动直流，经VD 10送到C2滤波得到近300V直流电压，（参见图15）。 300V电压经R29和R30降压后送到U8的⑤脚作为启动电压，U8内部电路得电开始工作，在开关变压器T5各绕组中产生交变磁场。T5的②脚感应的交流信号经R10限流、VD7整流及C19滤波后得到约9V的直流电压，送到U8②脚，作为U8正常工作时的供电。

    T5的⑧脚的感应电压经VD1整流及C15,C51,C52滤波后得到5V电压，为主板上的CPU供电；T5的①脚的感应电压经R9限流、VD6整流及C32滤波后，得到20V直流电压，经V3和V6控制后作为PFCDC/DC和逆变电路的供电。

    （1）待机稳压控制

    5V输出电压经R6和R8取样后送到三端精密稳压器Q6 (TL431)的R极，当5V电压升高时，反馈到Q6的R极的电压也会升高，则Q6的A,K极间的内阻变小，使光藕U7的②脚电压变低，U7内部的发光二极管发光强度增强，U7的③、④脚内阻变小，则U8的③脚的电压变低，通过其内部电路的控制，最后使输出电压降低，以达到稳压的目的。若5V输出电压降低，其稳压过程与上述相反。

    （2）开／待机控制

    待机时CPU输出低电平，经R51加到V4基极，V4截止，光祸U4的②脚为高电压，U41,②脚间发光二极管不导通，则U4的③-④脚间呈开路状态，开／待机控制管V3和V6均截止，PFCDC/DC和逆变电路因失电而停止工作，处于待机状态。开机时，V4导通，V3,V6均导通，输出稳定的18V电压，PFCDC/DC和逆变电路得电工作。

    值得一提的是，V6的导通除受上述开／待机控制外，同时还受B+电压的控制：B＋电压经R25 , R26与R27分压后加到Q9的R极，当PFC电路工作正常时，输出约＋380V左右的B＋电压，这时Q9的R极电压高于2.5V，其K极电压下降，即V6的基极电压下降，V6导通，输出VCC3电压，半桥逆变电路控制电路才会得电工作。

    待机电源电路的常见故障有：

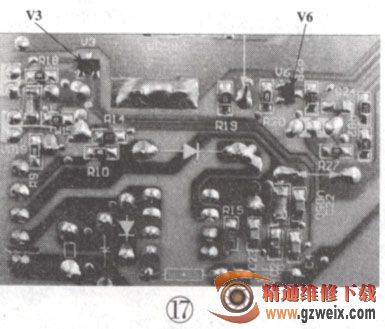

1．无5V电压输出，一般多为变压器T5损坏所致；2.无VCC IN电压输出，重点检查VD19,V3,V6,U4,Q9等元件，相关测试点如图17所示。

      3.DC-DC转换电路

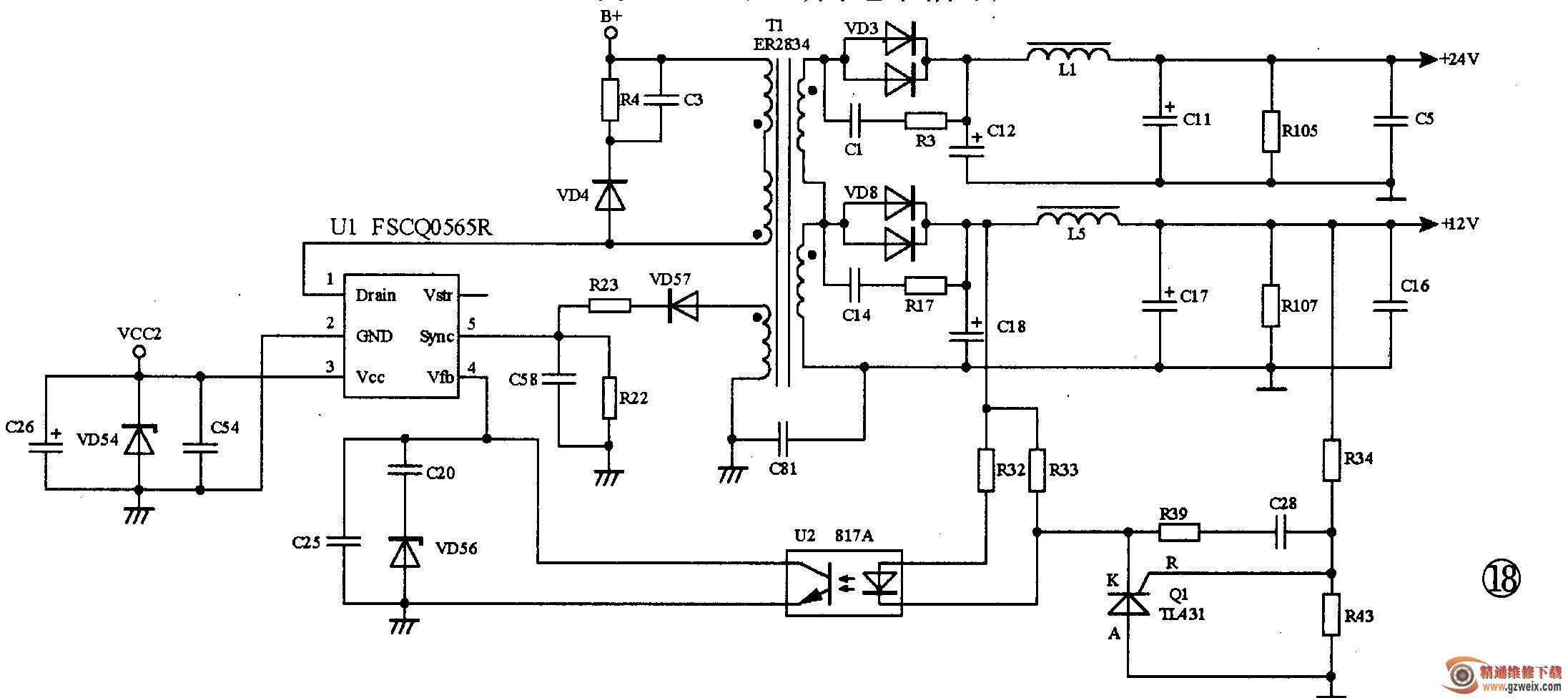

DC -DC转换电路以U1（FSCQ0565R）为核心组成，如图18所示，作用是将PFC电路输出的380V电压转换成12V和24V, 12V主要供主板数字电路和小信号处理电路，并给逆变控制芯片U5（FAN7316）供电；24V主要供伴音功放电路。

开机后，U1的Vcc端得到V3输出的18V电压振荡，在开关变压器T1上产生交变磁场，T1级一个绕组的感应电压，经VD3整流及C12,C-11,L1滤波后得到24V电压；另一个绕组的感应电压经VD8整流及C18,C17,L5滤波后得到12V电压。

    输出的12V电压经R34,R43取样后加到Q1的R极作为稳压取样信号，当12V电压升高时，Q1的R极电压升高，Q1的A,K极内阻变小，Q1的K极电位下降，即光祸U2的②脚电压降低，③、④脚的内阻变小，致使U1的④脚电压降低，在其内部电路的控制下，T1次

级输出电压降低，达到稳压目的。

    VD14和VD15分别是24V和12V的过压保护稳压二极管，当其中一组电压升高时，二极管击穿，VD17或VD18导通，高电平信号加到V5基极，V5导通，这时U7的①脚为低电压，U1停止工作，没有12V和24V输出，实现过压保护。

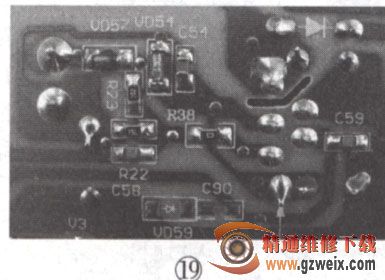

    该部分电路的常见故障有：1.无＋24V电压输出，通常为FC-SQ0565R损坏，可用CQ1265或CQ1565代换；2.+24V电压开机瞬间有，随即消失，重点检查VD57,C58,C59,U2,Q1等元件，相关测试点如图19所示。
