检修夏普SP-30机芯保护电路(上)
来源:本站整理  作者:佚名  2012-10-29 15:44:36

夏普SP-30机芯开关电源采用工X1779CE为振荡、稳压的集成电路和大功率开关管2SD1883组成,为主板提供十B (115 V)和14 V电源;副电源取自主电源,待机采用阻断行激励信号的方式。

该机芯微处理器工C1001(1X2321CE)的⑩脚(PROTECTOR/保护)为保护专用检测引脚,设置了外接多路过流、过压检测电路,当检测电路检测到故障时,微处理器采取待机保护措施。本文以夏普21 D-CM彩电为例,介绍其保护电路的原理与维修。



一、保护电路工作原理

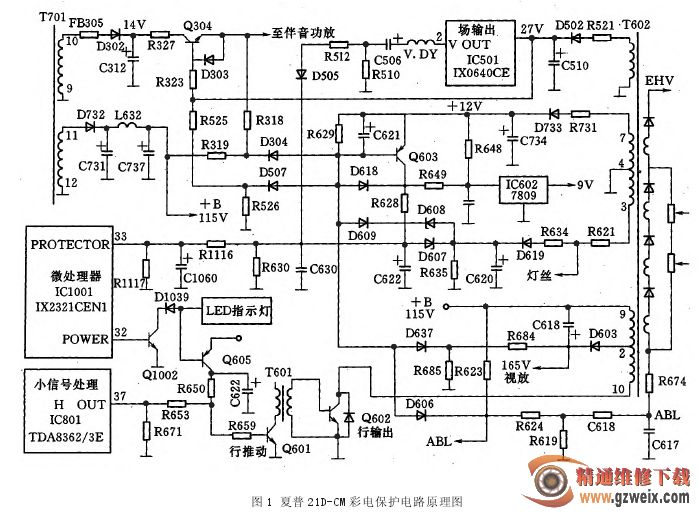

夏普21D-CM彩电的保护电路如图1所示。图中微处理器工C1001(工X2321CE)的33脚(PROTECTOR)为保护专用检测引脚,外接多路过流、过压检测电路。微处理器的33脚正常时为低电平,当检测电路检测到故障时,向微处理器的33脚输送高电平触发电压,微处理器据此采取保护措施,从待机控制端32脚(POWER)输出待机控制电压,将行激励脉冲信号阻断,行输出电路停止工作,达到保护的目的。微处理器的32脚外接待机控制电路和33脚外接的保护电路如下。



1.待机控制电路

待机控制电路也是保护执行电路,由微处理器IC1001的32脚和Q1002,Q605组成。待机或保护时,IC1001的32脚输出高电平,Q1002导通,集电极变为低电平,该低电平分两路:一是将Q605基极电压拉低,PNP型的Q605饱和导通,集电极输出高电平,经R65。加到行激励电路Q601的基极,使Q601饱和导通,失去放大能力,行扫描电路停止工作,进入待机状态;二是Q1002的导通,对面板指示灯进行控制,红灯点亮。开机时,IC1001的32脚输出低电平,Q1002截止,集电极变为高电平,该高电平分两路:一是使PNP型的Q605截止,对行激励电路Q601不产生影响,行扫描电路正常工作,进入开机收看状态;二是Q1002的截止,使集电极输出高电平,对面板指示灯进行控制,绿灯点亮。



2.微处理器IC100133脚直接的检测电路

该机微处理器IC1001的33脚为故障保护检测端,外接的保护电路有两种:一种是直接与33脚相连接的场输出、行输出过压检测和行输出失压检测电路;另一种是通过检测三极管Q603基极外接的伴音功放失压检测电路、+B电压和场供电27 V失压检测电路、视放165 V电压失压检测电路、ABL电压过低检测电路、9 V电压失压检测电路。



(1)场输出过压检测

该电路由D505,R512组成,对场偏转线圈祸合隔离电容器C506下端、反馈电阻R51。上端的电压进行检测。当场输出电路正常时,在R510上产生的电压很小,D505截止,对微处理器IC1001的33脚电压不产生影响,电视机正常工作;当因C506漏电或场输出电压过高,在R51。上产生的电压升高时,经R512使D505导通,将高电平保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



 (2)行输出过压检测

该电路由稳压二极管D607和分压电路R634,R635、整流D619,滤波电路C620组成,对行输出变压器T602的③脚输出的灯丝电压进行检测。当灯丝电压正常时,经D619整流、C620滤波和R634,R635分压后,加到稳压二极管D607两端的电压低于D607的稳压值22 V,D607截止,对微处理器IC1001的33脚电压不产生影响,电视机正常工作;当因开关电源输出十B电压过高或行逆程电容器容量减小或开路,引起行输出高压过高,显像管“X射线”增大时,灯丝电压也会随之升高,升高后的灯丝电压,经整流、滤波和分压后,加到稳压二极管D607两端的电压超过其稳压值22 V时,D607被击穿导通,将电平保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



 (3)行输出失压检测

行输出失压由Q603,D609,D608组成,对C620上端的灯丝电压进行检测。当灯丝电压正常时,C62。上端电压近21 V左右,D609和5. 6 V稳压二极管D608均截止,PNP型三极管Q603也截止,其集电极为低电平,对微处理器IC1001的33脚电压不产生影响,电视机正常工作;当因行输出停止工作或灯丝限流电阻R621烧断,灯丝电压过低或失压时,C62。上端电压很低,Q603的基极约12 V电压通过D609将5. 6 V稳压二极管D608击穿,Q603获得正向偏置电压而导通,集电极变为高电平,通过R628将电平保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



 3. Q603失压检测电路

三极管Q603构成失压检测电路。其基极外接的+B电压和伴音功放失压检测电路、场供电27 V失压检测电路、视放165 V电压失压检测电路、ABL电压过低检测电路、9 V电压失压检测电路。电视机正常时,各路被检测电压正常,Q603基极外接的检测隔离二极管D304,D507,D637,D606均截止,三极管Q603也截止,其集电极为低电平,对微处理器iC1001的33脚电压不产生影响;当因负载电路短路或整流、滤波电路开路故障等原因,造成被检测电压失压或过低时,相应的检测二极管导通,将PNP三极管Q603的基极电压拉低,Q603获得正向偏置电压而导通,集电极变为高电平,通过Q628将电平保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。Q603基极外接的失压保护检测电路如下。



 ( 1)+B和伴音功放失压检测

由D304和B318,R319组成,对开关电源输出的+B电压和14 V经Q304控制后的伴音功放电压进行检测。当行输出电路、音频功放电路发生短路故障或保险元件FB305被烧断、整流、滤波电路发生开路故障时,+B或伴音功放电源电压失压和降低时,D304导通,将PNP三极管Q603的基极电压拉低,Q603导通,将保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



 (2)场供电27 V电压失压检测

由D507和分压电路R525,R526组成,对行输出“二次”供电的27 V场输出电路电源进行检测。当场输出电路发生短路故障或保险元件R521被烧断或整流、滤波电路D502发生开路故障,27 V电压失压或降低时,D507导通,将PNP三极管Q603的基极电压拉低,Q603导通,将保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



 (3)视放165 V电压失压检测

由D637和分压电路R684,R685组成,对行输出“二次”供电的165 V视放电路电源进行检测。当视放电路发生短路故障或整流、滤波电路D603发生开路故障,而165 V电压失压或降低时,D637导通,将PNP三极管Q603的基极电压拉低,Q603导通,将保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



 (4)ABL电压过低检测

由D606和分压电路R624,R619组成,对行输出变压器的ABL电压进行检测。电视机正常时,D606负极的ABL电压约为12 V;当显像管电流过大,造成ABL下降,超过设定值时,D606的负极电压降低,D606导通,将PNP三极管Q603的基极电压拉低,Q603导通,将保护触发电压加到微处理器IC1001的33脚,微处理器据此发出保护关机的指令,电视机进入待机状态。



[1] [2]  下一页
