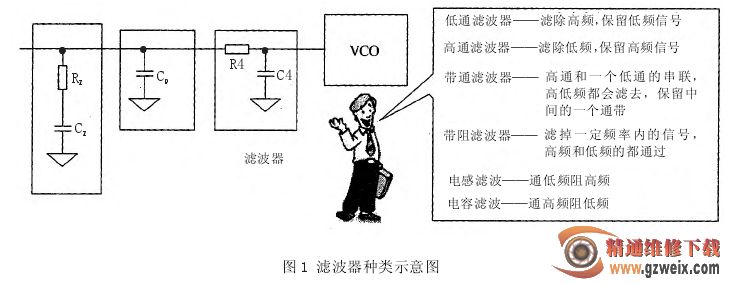

低通滤波器简称为LF。它是滤波器的一种，具有很多分类：有一阶滤波器、二阶滤波器、高阶滤波器；无源滤波器、有源滤波器；射频滤波、本振滤波、中频滤波、低通滤波；LC滤波器、陶瓷滤波器、声表面滤波器、晶体滤波器等，如图1所示。

    滤波器是抑制除了特定带宽以外信号及噪声的一种电路，即让指定频段的信号能比较顺利地通过，而对其他频段的信号起衰减作用、阻抗变换作用。从其不同种类的符号表示就可以明白它的作用。不同种类的滤波器符号如图2所示。

    技能·技巧1:滤波贴片电容的理解方法。

    (1)电容能阻交流通直流

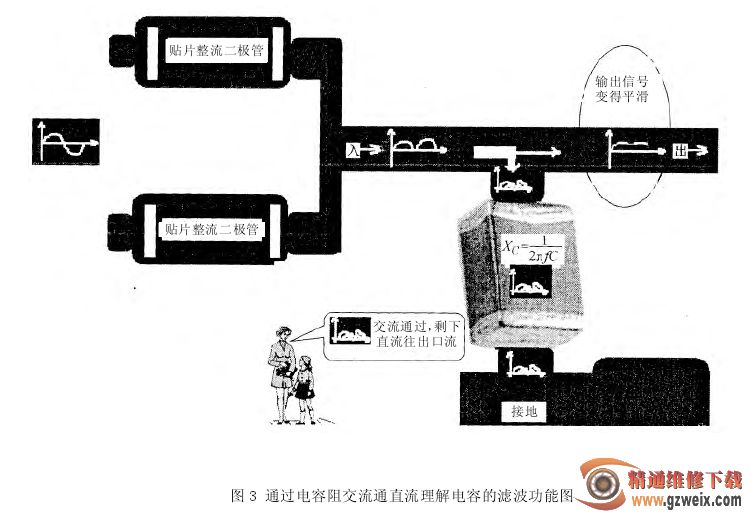

    电容能阻交流通直流，相应容量的贴片电容把相应成分的交流通过引到地，剩下直流通往后续电路，如图3所示。

    (2）电容充、放电

    当整流输出信号为电流充电时，输出端相应输出高幅度信号，当整流输出信号变小到一定程度时，此时的输出信号也变为幅度小的信号或者即将变为小幅度信号输出，已经充电到一定程度的电容此时放电，从而“提高”或者“抑制”了此时输出信号幅度变小的结果，保持了输出信号连贯输出大幅度信号。

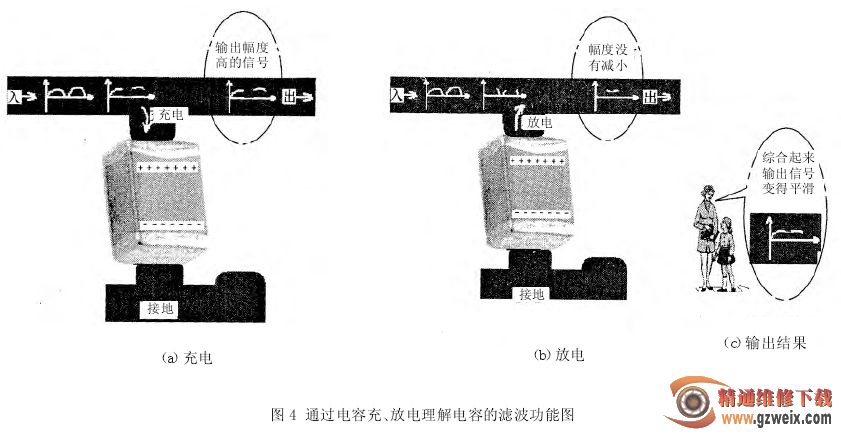

    从整体上看，输出信号波形就没有那么“弯”，“平直”多了，这就是滤波电容的充、放电作用起到的滤波功能，如图4所示。

    技能·技巧2：手机中的滤波器。

      手机中

往往采用了衰减特性很陡的带通滤波器。

    技能·技巧3：检修中的电容滤波。

    ①滤波

器容易受到振动、受潮等导致性能改变或者损坏。滤波器用万用表无法检测，可以用频谱分析仪来检测。实际维修中，可采用“跨接电容法”、“组件代换法”等。

    ②小电容滤波，有时去掉不影响正常工作，特别是具有独立线路的（即断开该电容，不会影响其他电路，仅仅是影响滤波）的电容，可以采用“断开法”来判断。但是要明确没有滤波电容会造成一定的不良影响，只能够短时间做为“探视”检测判断。祸合用的贴片电容如果断开，马上会出现信号不流畅问题。

    ③贴片电容可用于滤波，但是需要大容量、高耐压的一些滤波则一般采用插孔电容。

    ④整流电路后的电容，一般是滤波电容器，滤波电容相对而言容量较大，并且常用电解电容，常是具有极性的电容。

    ⑤另外，有时大电容后并联小电容使用，则小电容可以滤掉高频。通高频、阻低频也是电容的基本特性之一。
