易损IC----AD52060高效立体声D类功放
来源:家电维修  作者:佚名  2019-03-02 08:20:07

    AD52060是一款高效立体声D类功放,其供电范围较宽(8V-26V),能方便地与各型电源板(含LED液晶电源板、电源高压二合一板等)相连接;输出功率较大,在供电为24V的状态下,输出功率可达20W×2(8Ω ),在供电为12V的状态下,输出功率为5W×2(8Ω),这完全能满足一般的收视要求。

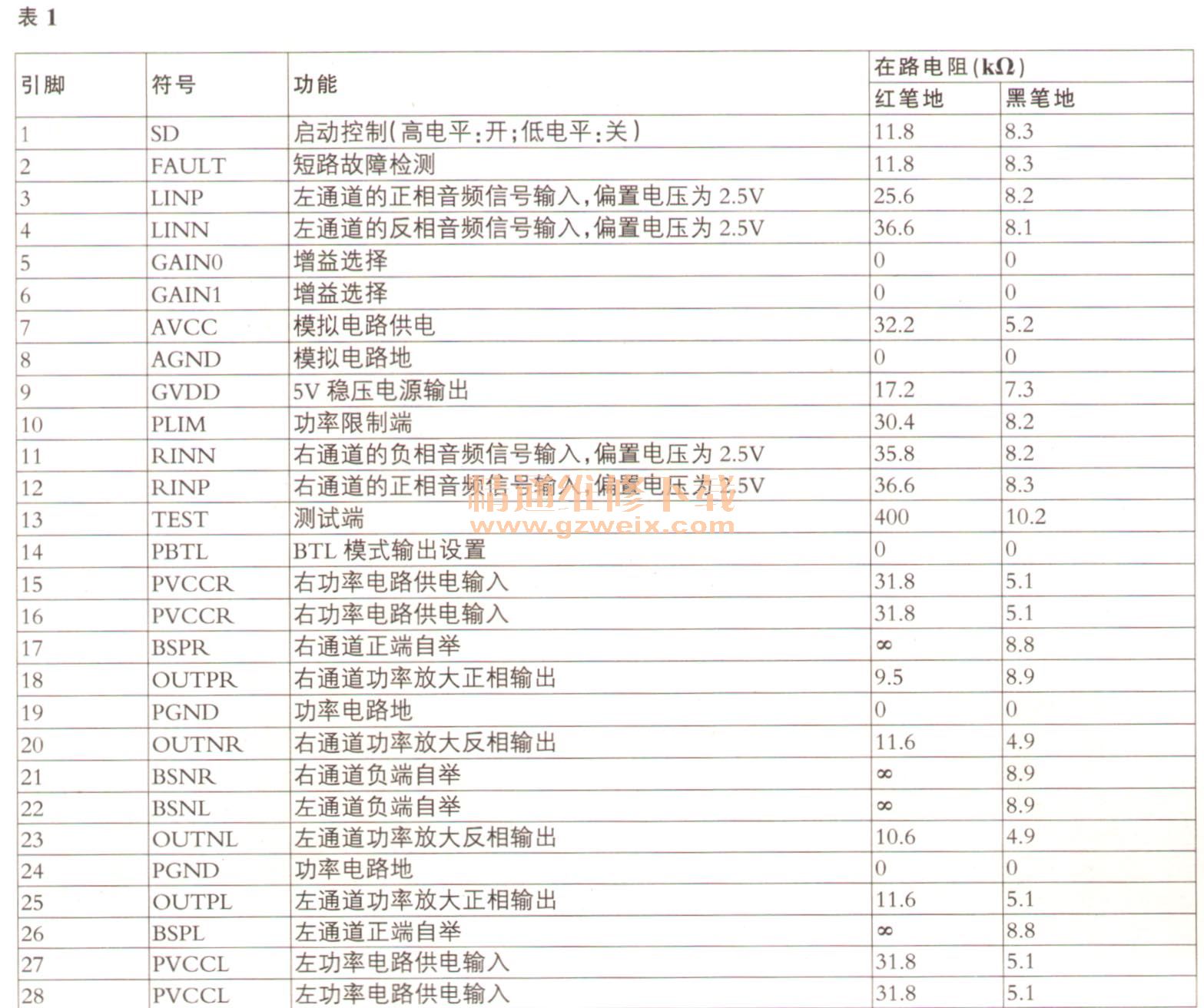

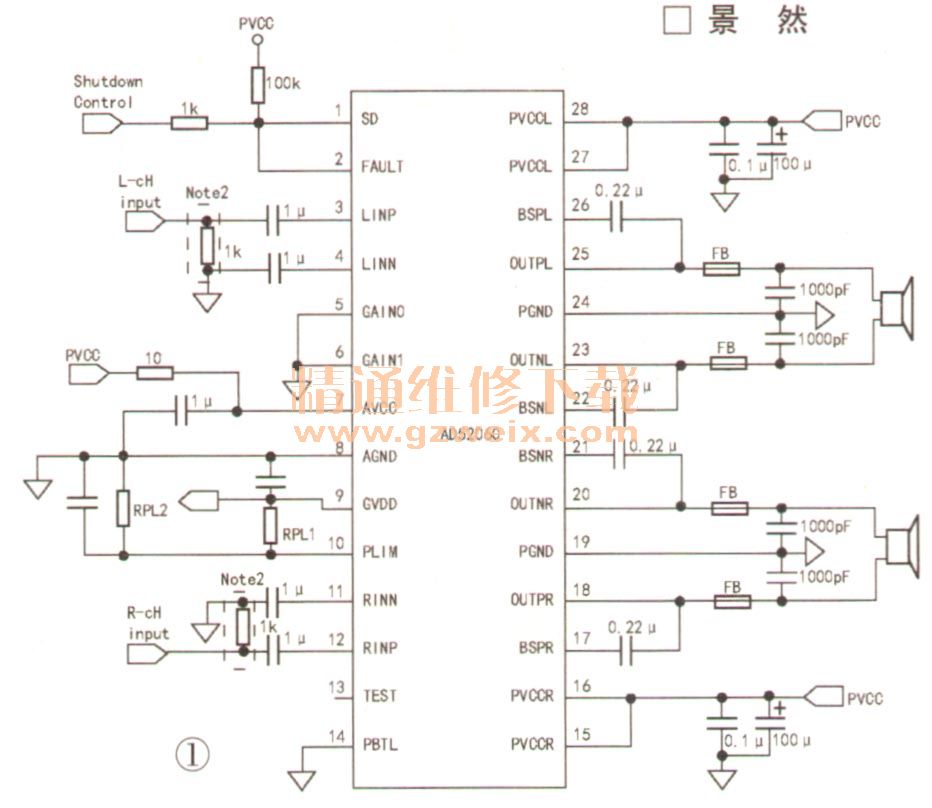

    AD52060的典型应用电路如图1所示,其引脚功能及实测数据见表1。
