液晶电视易损集成电路--MC34063、ML4800CP/FAN4800IN、MP1410
来源:本站整理  作者:佚名  2014-11-22 09:15:07

    MC34063 DC-DC转换器
    MC34063常简称为34063,内置DC-DC变换器所需的单片控制电路,
由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器、R-S触发器和大电流输出开关电路等组成,其基准电压VREF=1.25V。由它构成的DC-DC变换器仅用少量的外部元器件,主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统控制电路,或液晶彩电的主板电路中,其引脚功能见表1。

    该IC具有以下特点:能在3.0V~40V的输入电压下工作;带有短路电流限制功能;低静态工作电流;输出开关电流可达1.5A;输出电压可调;工作频率为100Hz~100kHz;可构成升、降压或反相电源变换器。
该IC的⑤脚为反馈端,当输出电压升高时,⑤脚分得的电压相应升高,高于1.25V后,内部比较器翻转为低电平,触发器输出低电平,开关管提前截止,电感的储能减小,输出电压降低;当输出电压降低时,稳压控制过程与上述相反。峰值电流Ipk感应端⑦脚,通过检测连接在Vcc和⑦脚之间电阻上的压降来完成电流限制功能。当⑦脚检测到电阻上的电压降超过300mV时,电流限制电路开始工作,这时通过③脚对定时电容进行快速充电,以减少充电时间和输出开关管的导通时间,结果使得输出开关管的关闭时间延长,达到限定输出电流的目的。
    由该IC组成的典型升压电路如图1所示,输入电压Vin=12V,输出电压Vout =(1 +R2/R1) ×1.25 =(1+47/2.2) ×1.25=27.95V,最大输出电流Iout =0.3/Rsc =0.3/0.22 =1.36A。

    由该IC,组成的典型降压电路如图2所示,输入电压Vin=25V,输出电压Vout =(1 +R2/R1) ×1.25 =(1+3.6/1.2)×1.25=5V,最大输出电流Iout =0.3/Rsc =0.3/0.33=0.9A。

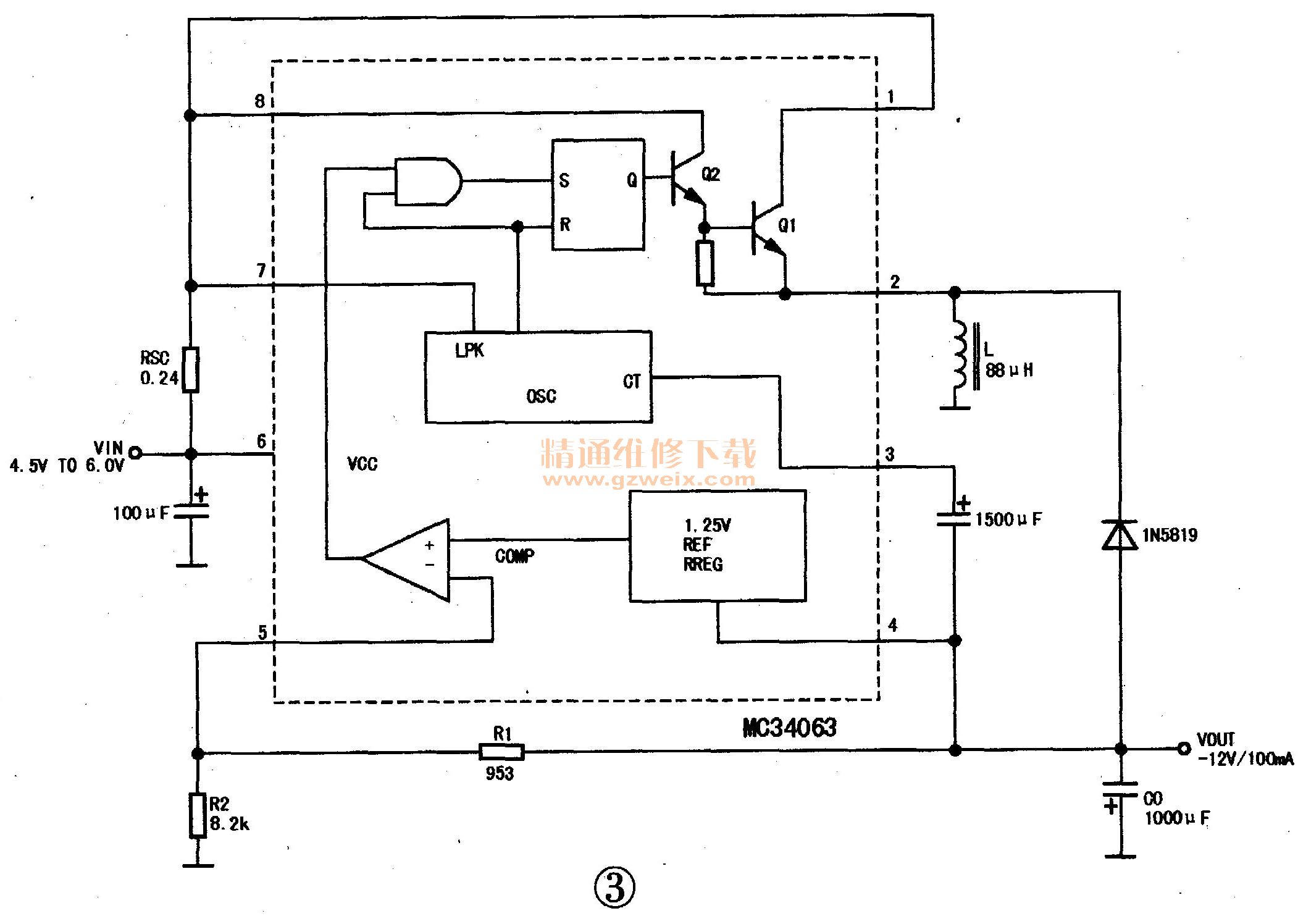

    由该IC组成的反相电路如图3所示,输入电压Vin=4.5V~6V,输出电压Vout =-(1 +R2/R1)×1.25=-(1+8.2/0.953)×1.25=-12V,最大输出电流Iout=0.3/Rsc=0.3/0.24=1.25A(最大限定电流)。

    在海信MST6i78机芯液晶彩电中,其高频调谐器供电电路采用了MC34063,如图4所示,R442、R443为分压反馈电阻,通过调整分压可控制输出电压,使之稳定输出33V。R440为限流电阻。当负载电流过大时,限流电阻上的电压降增大,从而降低输出电压,以保护后级电路。

    在此电路中,如果二极管V44击穿,输出电压会降为12V,这时会出现高频段漏台故障。

    ML48000P/FAN48001N功率因数校正和PW组合控制器
    ML48000P/FAN4800IN是一块PFC +PWM芯片,采用16脚封装,工作电压为18V、PFC输出电流为1A、PWM输出电流为1A,启动电流为200μA,工作电流为5.5mA,内置有软启动及过压、欠压保护电路,具有谐波失真小、功率因数高等优点。

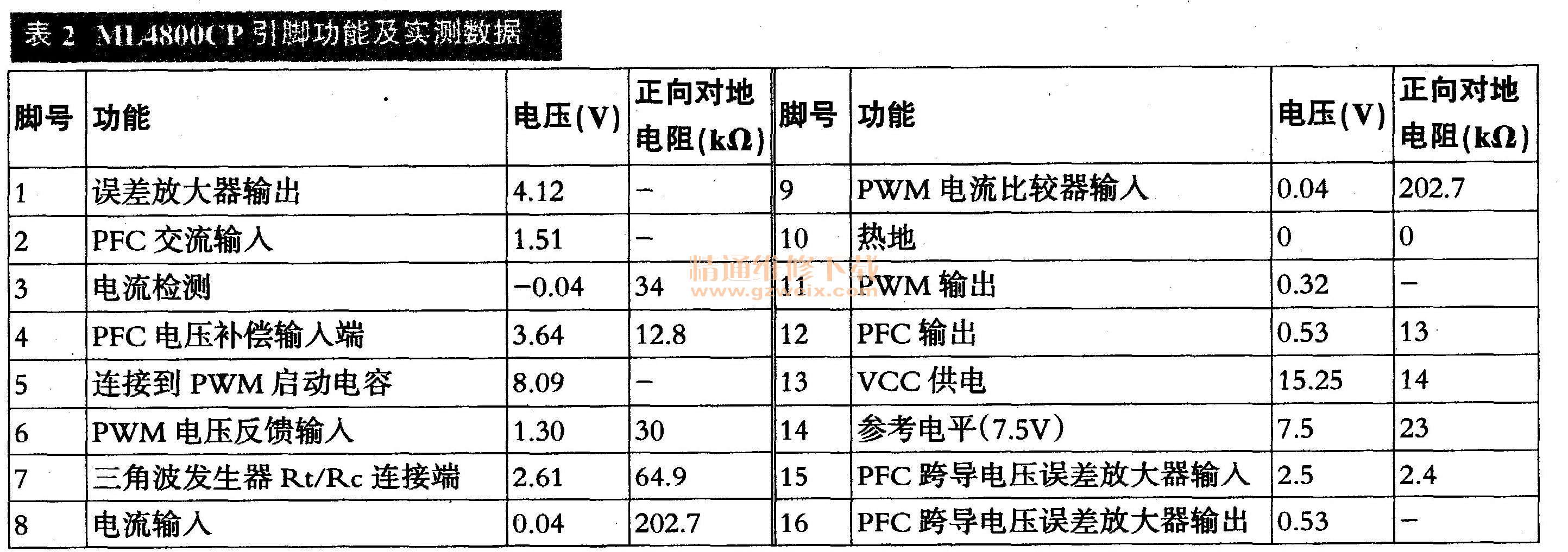

    采用此芯片的液晶电视主要有夏新T3系列、部分K系列及LC-40T2B、LC-32T 1 P等机型。该芯片在夏新T3系列液晶电视中的应用电路如图5所示,其引脚功能与实测数据见表2。



    ML4800(U1)③脚为PFC的平均模式检测端。该脚上的负电压峰值不能超过0.7V,否则就进入限流状态,会造成380V电压下降。U1的14脚是线电压检测端,检测交流输入电压,当输入电压降到80V左右时,④脚内的乘法放大器在整个工频电源周期内的放大倍率增大,使U1的12脚输出的PFC占空比增大,则流过电容C27的PFC电流增大,从而保证在交流电压降低时,PFC电路的输出功率不变。U1的②脚是工频电流的电流检测脚,作用有两个:一是使输出的每个PFC开关电流的包络和工频输入电压尽可能同频同相地重合,以使功率因数接近1,且电流谐波最小;二是在每个工频电源周期内能随着检测电流的增大或减少,PFC输出的占空比相应减少或增大。

[1] [2]  下一页
