图解TCL液晶彩电逻辑板的原理与维修(下)
来源:本站整理  作者:佚名  2014-11-22 08:51:18

    5.伽马校正
    由于液晶屏的透光度和所加的控制电压是一个严重不成比例的非线性关系,是一个类似S形的曲线,如果直接把不经过校正的像素信号电压加到液晶屏的源极驱动电极,图像的灰度会出现严重失真,为了使重现图像的灰度不出现失真,我们对所加的像素信号幅度的变化要进行预失真处理。
    预失真处理采用一系列幅度变化不成比例的预失真电压,这一系列的电压我们称为灰阶电压,用这一系列变化的灰阶电压对像素信号所携带的不同的亮度信息进行赋值,以纠正液晶屏的图像灰度失真。
    这个对像素信号变化进行预失真处理的过程称为伽马(Gamma)校正。

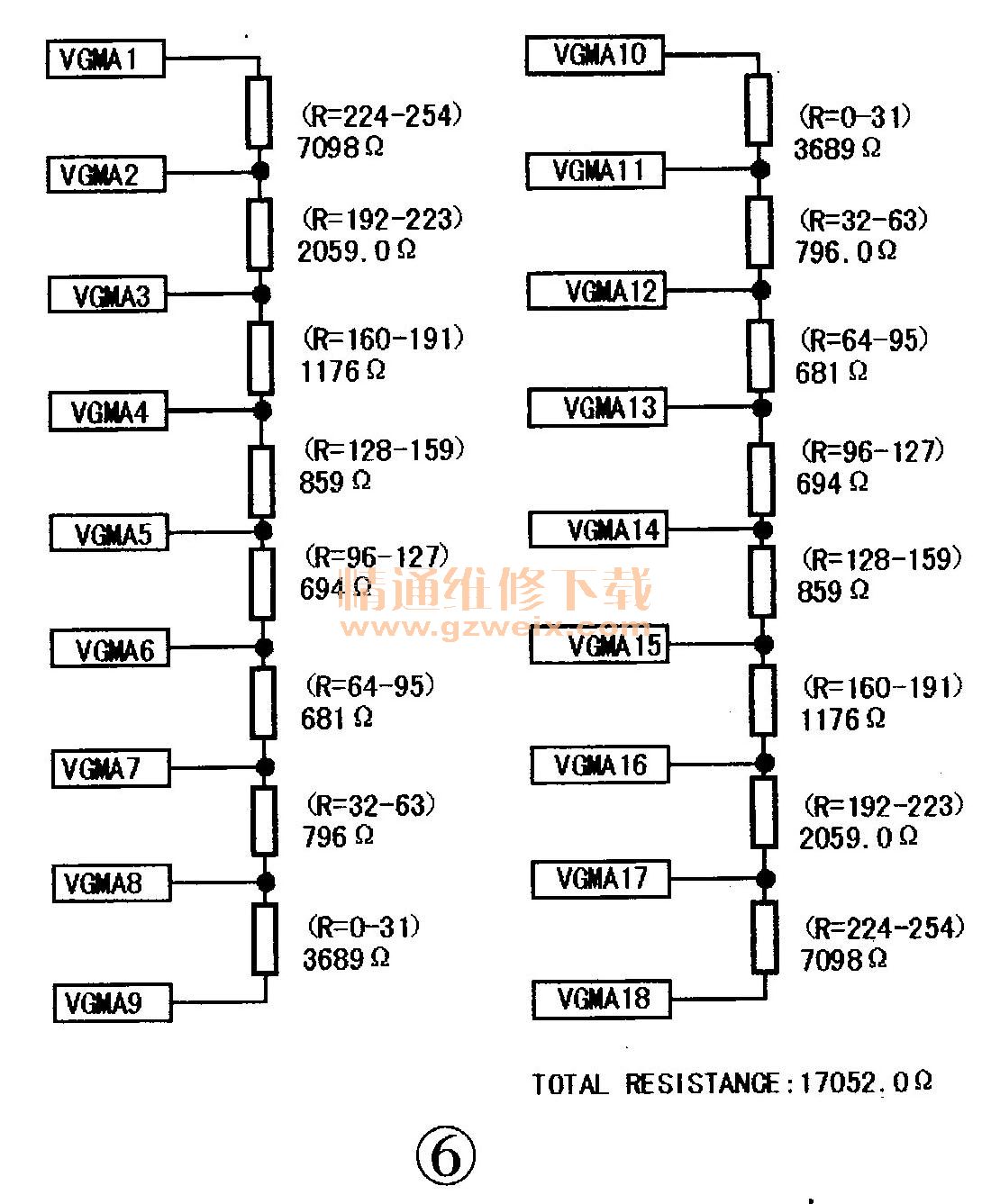

    伽马电压是一系列非线性变化的电压,其产生电路如图6所示,产生伽马电压目前有两种方式:

    (1)采用专门的可编程伽马电压生成芯片,在程序的控制下产生一系列符合液晶屏透光度特性的非线性变化的电压;
    (2)利用电阻分压,产生一系列符合液晶屏透光度特性的非线性变化的电压。

    三、常见的典型故障
    1.关键电压异常故障
    各关键电压异常时会出现的故障现象如下:
    (1)VIN (12V/5V)、VDD (3V3)、VAA (15V)出故障时,屏幕无图;
    (2)VGL (-5V)、VGH (30V)出故障时,图像异常或图像切换缓慢;
    (3)VCOM ( 7V)出故障时,图像异常或者闪烁。

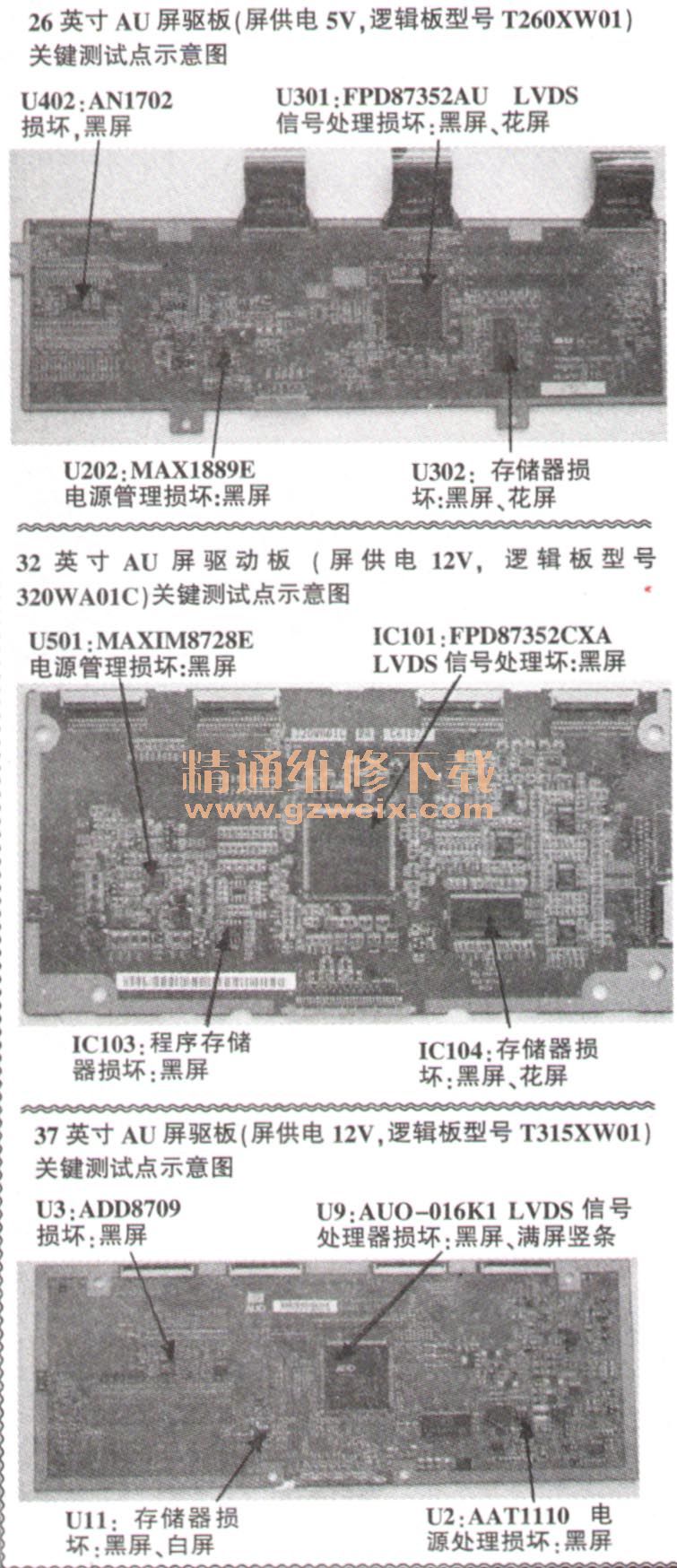

    2.常见的典型故障

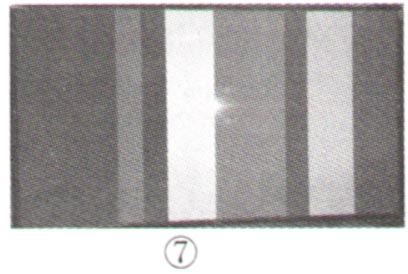

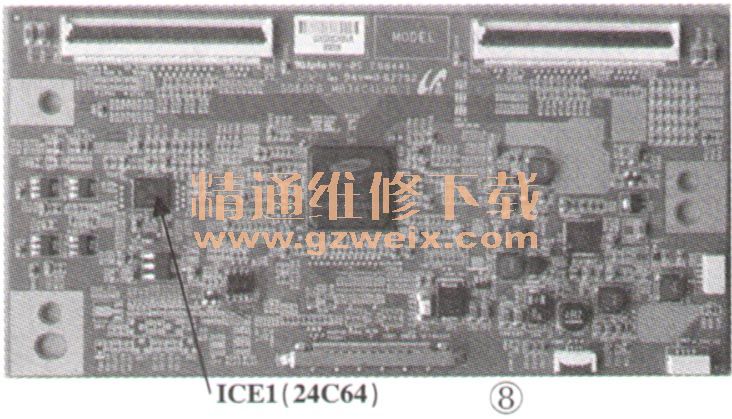

    (1)L43F3370-3D MS28L/LSC430HQ01型彩电的逻辑板损坏时,故障现象如图7所示,换板时注意更换ICE1(24C64),如图8所示。



    (2)V390HK1-LS5屏,故障表现灰屏。测逻辑板的供电电压为12V、LVDS的输入电压为1.2V正常,测VAA(17V)、VGL(-8V)、VGH(15V)的电压不对,把到屏的两根FFC线取下后这三个电压就恢复正常,说明逻辑板是好的,为屏玻璃内部短路引起的故障。

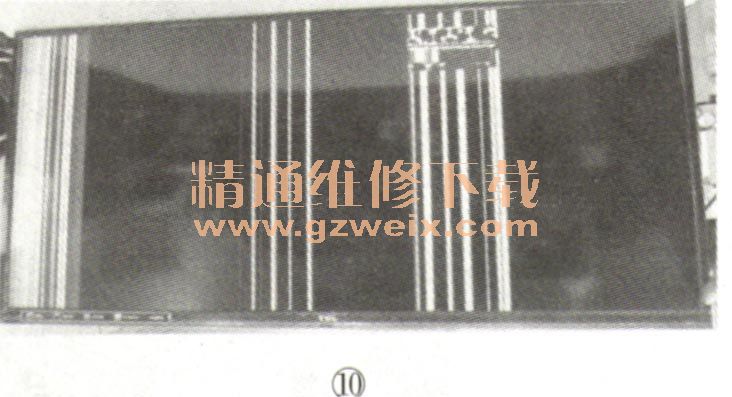

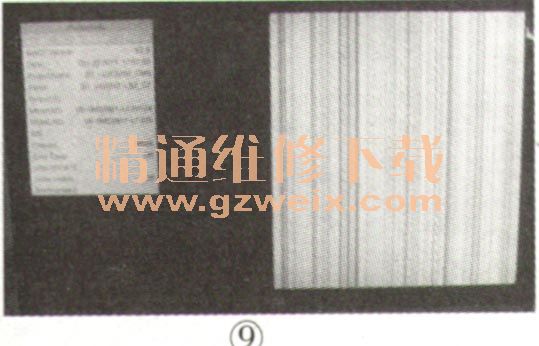

    (3)半边无图时,如图10所示,这种情况一般是屏坏或者逻辑板损坏。

    (4)更换逻辑板后,出现如图11所示的故障现象,如果更换上原板24C64后图像正常,说明不同的屏配屏参数是不一样的,维修中需要大家注意。

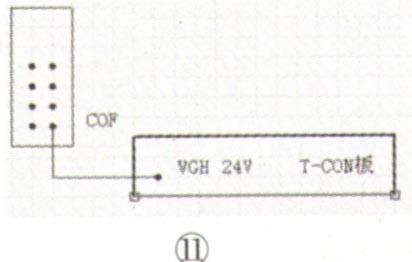

(5)屏型号为HT260-的液晶彩电,如果出现折屏的故障现象,那么该故障原因一定是侧COF电路没有14VVGH电压引起的,维修时只需从逻辑板的VGH连接一根线到COF上即可,如图12所示。这是HT260-屏彩电的通病。

    什么是COF电路呢?液晶屏的电极引线达到数千条,现在的屏分辨率通常为:1366×768、1920×1080、3840×2160(4K),所以直接向液晶屏施加信号的驱动集成电路(源极驱动和栅极驱动)直接连接在液晶屏的垂直(列)和水平(行)侧边上,这个电路叫做COF电路。

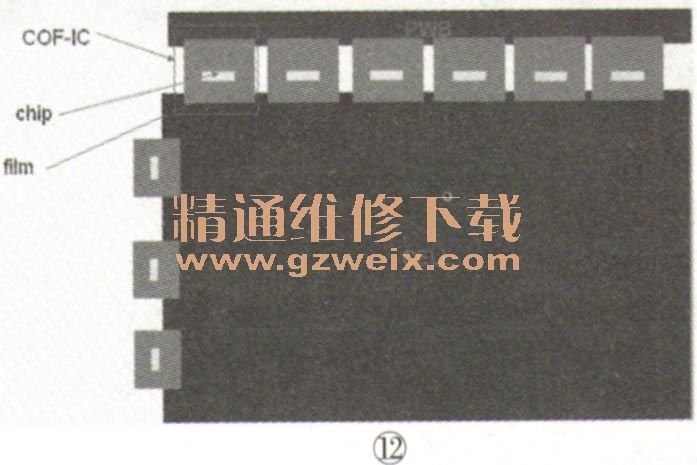

    玻璃屏与P)XIB连接方法如图12所示,其中COF定义是将IC固定于柔性线路板的封装技术;chip指含集成电路的硅片,此处指固化在COF上的集成电路;Film指胶片、胶卷、薄膜,此处指内有导线的软性胶片。

    四、最新产品上的逻辑板

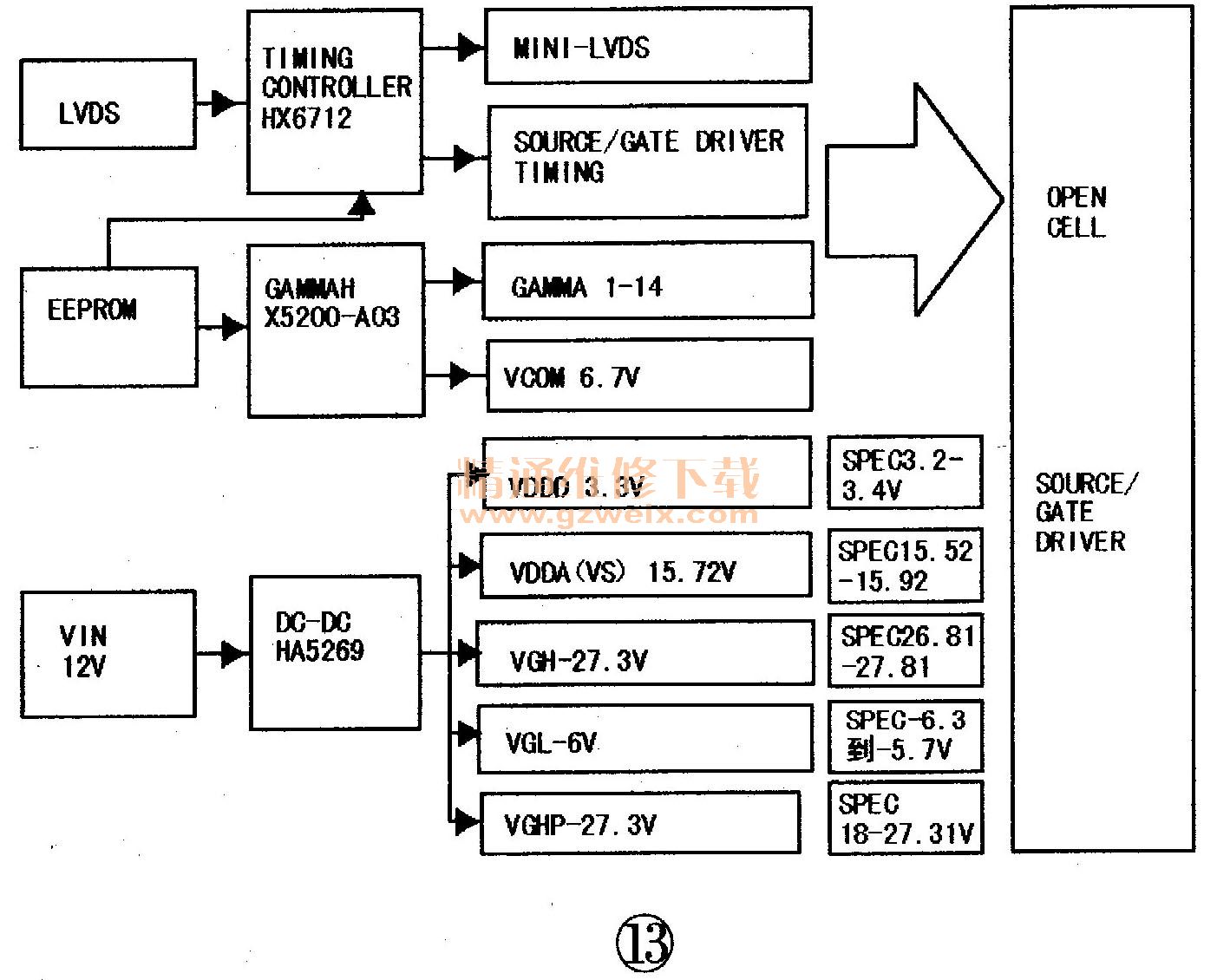

1. 40-T42AUO-TCD2LG的逻辑板电路框图如图13所示。

2.主板LVDS接口如图14所示。

3.主板显示信号的LVDS输出如图15所示。

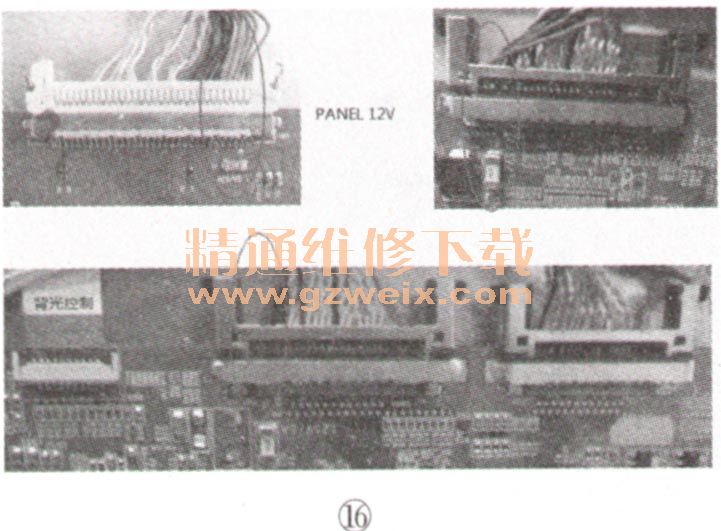

4.逻辑板LVDS输入端接口如图16所示。

5.时序电路信号介绍:
RSDS:低摆幅差分串行图像数据信号;
STH:源极驱动电路移位寄存器“位移”起始脉冲;
CKH:源极驱动电路移位寄存器“触发”脉冲;
POL:源极像素信号极性逐行反正控制信号;
STV:栅极驱动电路移位寄存器“位移”脉冲;
CKV:栅极驱动电路移位寄存器“触发”脉冲。

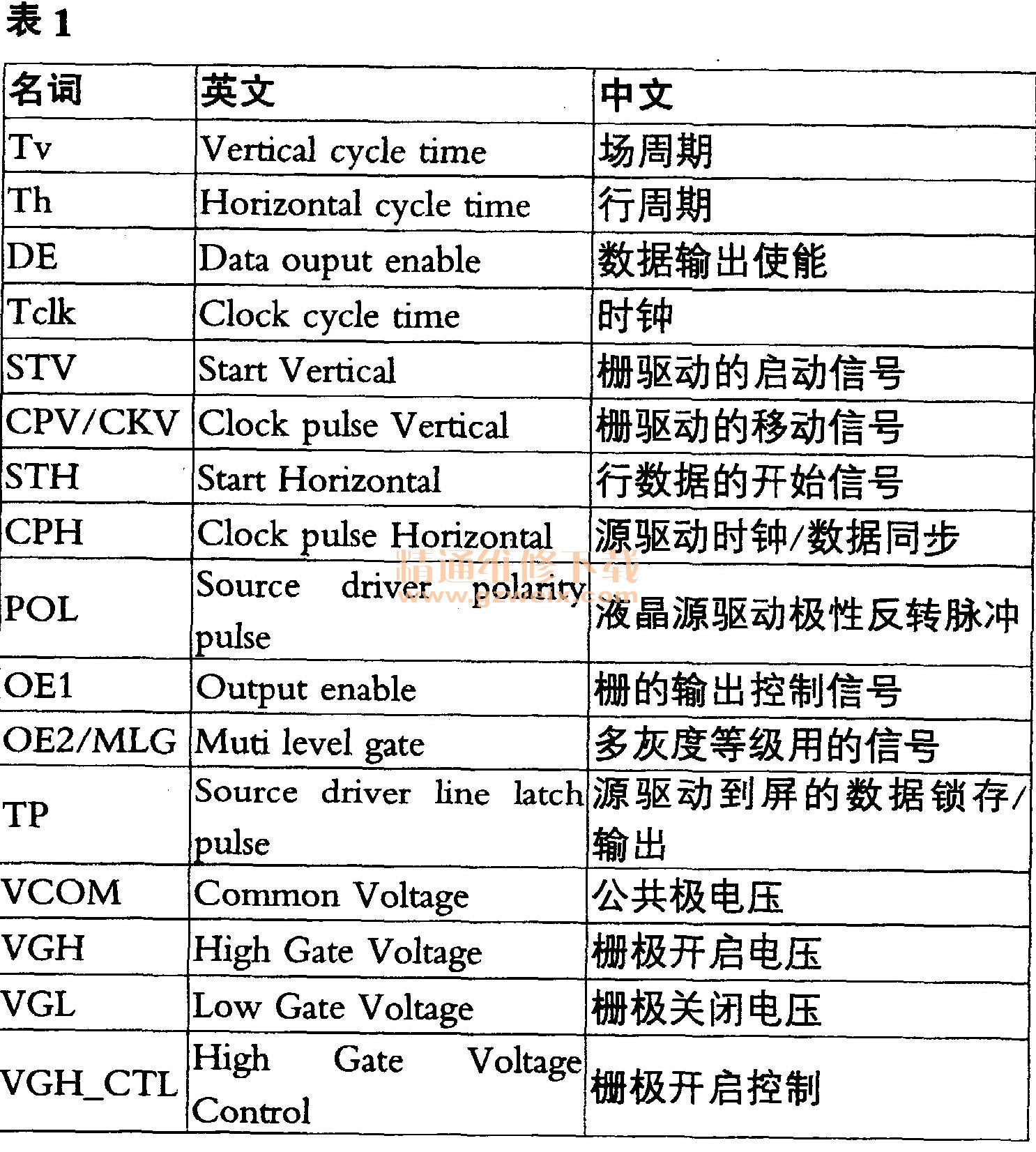

6.新名词解释如表1所示。
