乐华万能驱动板改装液晶电视机经验(上)
来源:本站整理  作者:佚名  2014-03-04 15:07:32

    随着液晶时代的到来,小屏幕电视的需求量日益增大,所以市面出现了大量小尺寸的组装贴牌液晶电视,虽然价格也不算低康,可毕竟是液晶电视,是主流趋向,并且携带方便,可挂可立,占用空间小,备受商店、打工族、老年人的青睐,这也给维修人员增加了一些商机。液晶电视不同于往日的CRT电视,它的内部结构看起来非常简单。随着技术和配件的发展,液晶电视的组装也就更加简单,自己动手组装液晶电视已经不是难题了
    该文作者把自己近年利用淘汰和闲置的LCD液晶显示器屏、游戏机屏、笔记本屏改装成大小屏幕液晶电视,以及32英寸以下杂牌液晶电视的换板经验总结成文介绍给大家,希望对大家的维修有所帮助。

    一、改装须知
    液晶电视组装中,最重要的是液晶屏,也是最占成本的,是否能顺利组装成功也取决于液晶屏,因此,首先要知道自己的液晶屏是否适合改装。最易改装的屏是LVDS接口屏,如果想要利用闲置的液晶屏改装,只需购置一套和自己屏大小匹配的外壳套件。也算变废为宝,单纯改装后自己使用,也可以省掉外壳,只需要电路套件,利用旧显示器外壳安装,但还要看原外壳是否合适安装下万能驱动板,相信这种DIY难不倒我们维修人员,和CRT改装一样简单。
    如果组装成品液晶电视机出售,那就需要购置一系列套件,液晶屏的收购也决定着整机的成本,现在15英寸~19英寸LCD液晶显示器很多,特别是单位换代处理时可低价收购,利用乐华T.VST29/V59万能驱动板和外壳套件改装,总成本还是比销售商的批发市场价格低很多,改装后出售或者批发都很有市场价值,对维修人员来说也是一种创收。
    经实践对比发现,用深圳产的液晶万能板—乐华T.VST29/V59改装比较好用,可输入信号的种类分为3合1板、4合1板、5合1板等。T.VST59板输入端口有TV/AV/VGA/HDMI/USB,USB多媒体强大,支持1080P的视频播放,改装成液晶电视后可以看电视又可以当显示器使用。
    要想组装液晶电视销售,组装时能得心应手,也需要一个过程:识屏、识屏线、识套件、组装、解决组装中产生的故障。

    二、识别屏与屏线
    1.学会识别屏型号

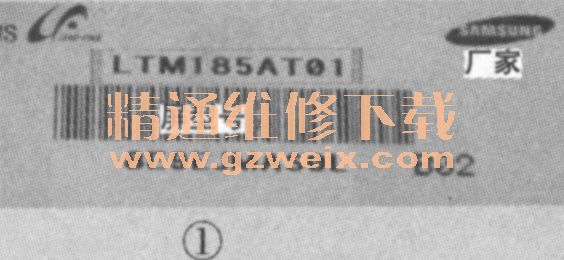

    如图1所示,方框是屏型号,通常在液晶屏背面标签上(其他品牌的基本相同),需要注意的是,有的屏装有保护外壳,它上面也有标签,但不是准确的屏型号,学会识别屏,对于后续该配哪种点屏线、写入多少分辨率的驱动、屏供电的选择等很重要(供电和屏线一定不能搞错,否则烧屏)。

    2.学会区分屏线

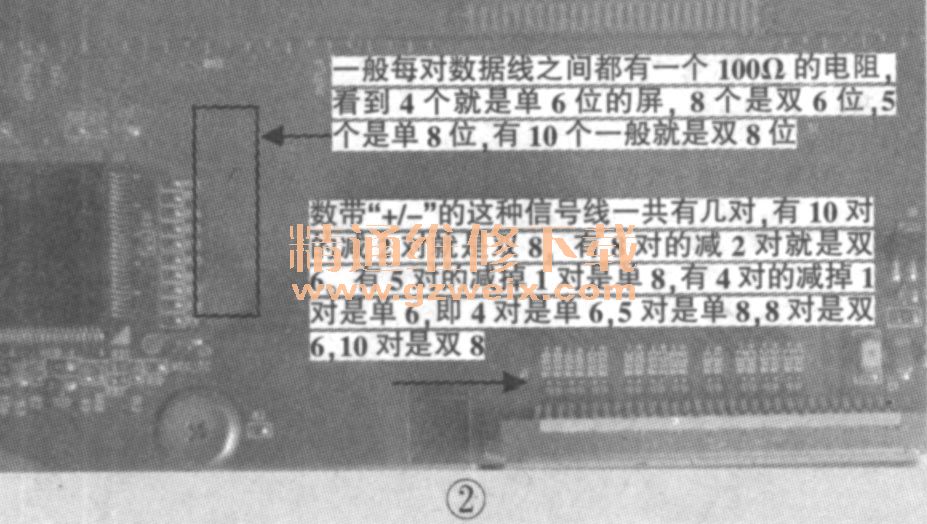

    如图2所示,简而言之:所谓带“+/-”的信号线就是蓝白相交的线,每两种颜色绞一起为一对。

    三、选购组装液晶电视所需组件

    改成品液晶电视机所需配置如下,见图3所示。

    液晶驱动板:一块。T.VST29/V59系列小板,含接收头、遥控器,驱动程序可让商家带写,需报屏型号;液晶屏点屏线:一条。与屏匹配的LVDS屏线;高压板:一块。4灯/双灯需根据屏灯管决定,配上插件线;液晶外壳:一套。含按键板/接收头连接线、螺钉、挡板、锁条、标签贴画;小体积喇叭:一对。液晶电视专用;电源适配器:一个。12V/4A电源、可选内置或者外置式、品字形电源线。
    1.外壳配置挑选
    外壳的大小要取决于你手头屏的尺寸,17英寸一般都是4:3方屏,19英寸以上常见为16:10宽屏,见图4所示外壳很容易买到。如果组装后作为商品出售,外壳还是要选择边框有颜色的好,一味的黑色比较单调;小尺寸屏要选宽边框的外壳,扬声器装于面板,音响效果要好于后壳里面。外壳也做到了“万能”,内部的塑料柱位置预留了多种电路板安装孔位置。外壳里固定电路板的挡片随万能驱动板而定,锁屏铁条—就是液晶屏和外壳固定的部件,见图5,这个根据自己的屏结构才能定,常见于侧锁式,买外壳时说明自己的液晶屏是正锁还是侧锨一套外壳包含:带各种规格安装螺丝、配套的按键板和接收头小板、连接线、锁屏铁条构件。


    2.万能板配置挑选

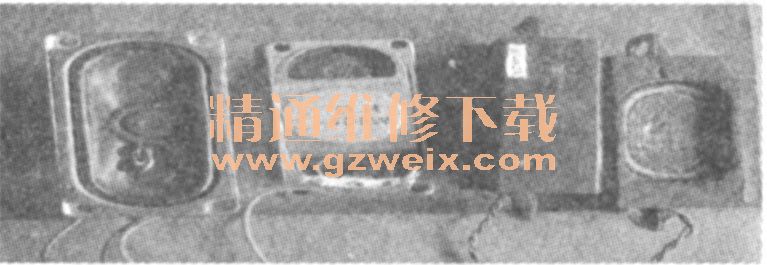

    17英寸以下建议用小板乐华V29,价格比V59便宜,作为出售要计算成本,19英寸~22英寸使用小板乐华V59,26英寸~32英寸使用大板V59,如图6所示,因为外壳空间大,大板V59输出端口多,粗看和品牌机相同,它还有网络、3D的万能板,可以根据自己所需选择。不同的板子输出端口结构不一样,所以挡板也不同,购板时可把屏型号告诉商家,让其把和屏型号匹配的驱动写好,屏线、高压板配好。扬声器和电源要根据外壳尺寸大小而定,扬声器有两种,如图7所示。扬声器安在外壳下面的需选择立式扬声器;在面板和后壳间安装需选择卧式扬声器的。扬声器的质量和音质挑选就看自己的需求了,价格也不同。



    3.屏线和高压板的挑选
    屏线根据屏型号决定,屏线好坏决定故障率高低,贵的有带屏蔽的,至少要选择带锁扣的LVDS线,这样的屏线可以和液晶屏固定得更好,震动和轻微抖动不易脱落,如图8所示。把屏的型号报给商家,他就会给你搞定,但不可太依赖商家,现在绝大部分的商家不是维修出身,大多是一知半解,更别指望技术指导了。组装时常常会遇到屏线引起的特殊故障,这就是为什么要在文中教大家认识屏型号和识别屏线的理由。自己掌握后即使商家配错屏线、写错驱动,自已都很容易处理。

    高压板的选购,根据屏接口和屏大小而定,也可以购置多种备用,如图9所示,现在都是万能高压板,质量好的不单使用寿命长,且干扰小亮度稳定。现在有宽口变小口,小口变大口等转换线,15英寸~17英寸是一种规格,19英寸~22英寸是一种规格,24英寸~26英寸又是一种,不是所有万能板都可以通用,尺寸小的高压板代替大的肯定用不了几天就会损坏。

    4.电源挑选

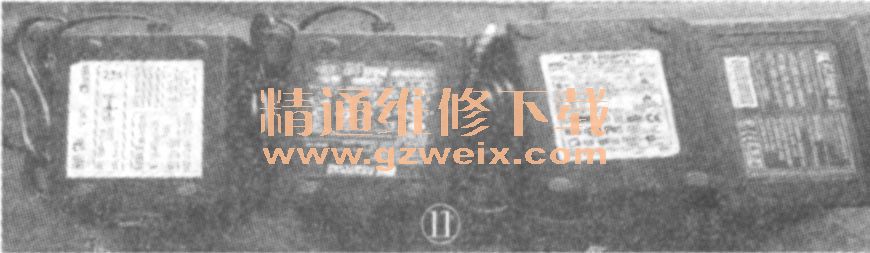

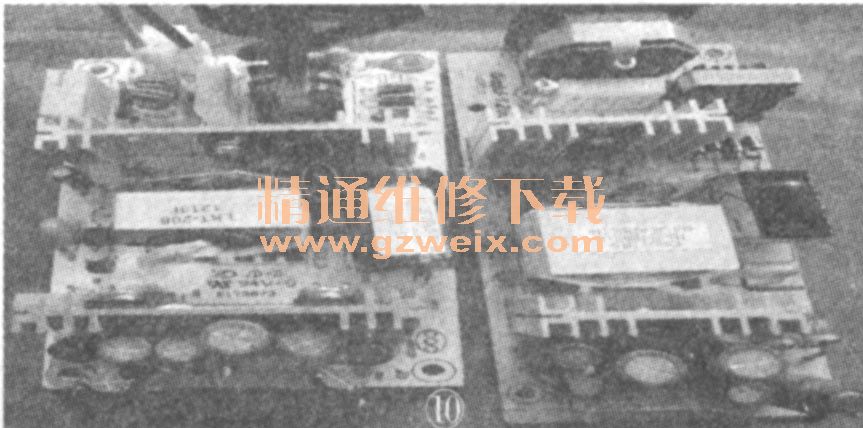

    电源一般选12V/4A的,有条件能看着选货最好,电源根据做工、重量都能看出好坏。外置的虽然不能撬开看,可从外壳用料、标签、重量、DC线材等加以识别。电源必须选择优质的,劣质的外壳很小且较轻,标识为4A-5A,外壳和标签都很粗糙,这种电源干扰大,发热量高。内置电源如图10所示,外置的如图11所示。




    组装小尺寸的液晶电视最好选择外置电源,它不会增加整机温度,可减少对信号的干扰,雷击或市电过高等损坏后换新方便。组装大尺寸的电视直接选购内置双输出的,即输出12V和5V两路,但电源和板子需要改接才行,因为板子上DC-DC输出5V温度比较高,为了性能稳定考虑,改装大尺寸电视机建议使用双输出。

    当所有配置购买完后,下面以T.VST29.03型号V59小板为例来详细讲解每个部件的功能和结构,示意图如图11所示。按键定义如图12所示。

    需注意的是:按键板上的开关键必须为分压电阻最小阻值的按键(默认是KO健),否则在待机状态下按其他键也可能会开机。

乐华T.VST29/V59的特点

    该机因尺寸小、兼容性强、便于安装、接口简单、单电源供电、U盘烧录、价格低廉等优点占领市场支持1.0英寸~42英寸LED/LCD液晶电视组装、改装不需要编程器就可以任意改写驱动,只要U盘完成程序烧录,远离麻烦的烧录工具,工作电压单12V,适用性强,一板多用,可以说是维修点屏必备的屏接口:LVDS单6、单8、双6、双8屏电压:3.3V、 5 V、12V分辫率:支持1920 X 1080的高分屏,适用于8.9英寸~65英寸LVDS屏,同时支持16:10的高分辫率1920×1200屏。

小板和大板的特长
    小板:有7个版本,PC,板一般标注都写有T.VST29.03型号,PC;板设计和外围布局基本相同,区别仅仅在于所用的处理芯片不同,一个是LSUMV2,芯片、一个是LSUMV59芯片PC,板的左下角有标识,笔者常用的就V29和V59两种,早期V2。芯片没有外置USB接口,是内置的插件,提供升级程序使用,现已改进为有US B接口了。V59芯片带有外置USB接口,USB支持视频MP3、图片等文件播放。
    大板:只有V59和V69的芯片,V59的大板功能仅仅比小板多几路视频输入,还支持内置电源. 5VSB开/待机完全和万能电源匹配,V69的芯片支持国内的数字模拟信号,支持网络电视等,结构也不同,安装尺寸也不一样,大板主要用于改装大屏幕电视机和换板用。
    拧开屏保护盖的螺丝,看屏电路的屏线插口处,一般每对数据线之间都有一个100Ω的电阻,见图2,看到4个就是单6位的屏,8个是双6位,5个是单8位,10个就是双8位,有的屏接口上方有详细的标注。
    多了解几种常见的屏线和实物,通过对比就会很快明白屏线的规律。一般屏线可按分辨率区分,17英寸、19英寸(1280×1024、1440×900)、22英寸(1680×1050、1920×1080、24英寸(1920×1200).用的是双8位的屏线;1366×768(1 8.5、 26、32、37、42英寸)、1024×768用的单6位或者单8位的屏线。
    液晶屏只要不是太特殊的笔记本,绝大多数都是LVDS接口的,极少是TTL的,这个通过液晶屏的针脚可以大致判断出来(注意:是看液晶屏上的接口,而不是已经引出的屏线),LVDS的一般是14、20、30针,“TTL的多是31、41、30、45针。如果是LVDS接口的可直接利用,TTL的屏需加转换电路(转换板不易找到合适的,总成本过高那改装就没有价值)。
  因此,收购液晶屏时也有了标准:只要是LVDS线接口的屏都可以改装,下面就开始谈组装。
