长虹P5系列激光电视常见故障检修与软件升级图解(下)
来源:家电维修  作者:佚名  2019-03-05 10:08:01



    2.DLP驱动故障

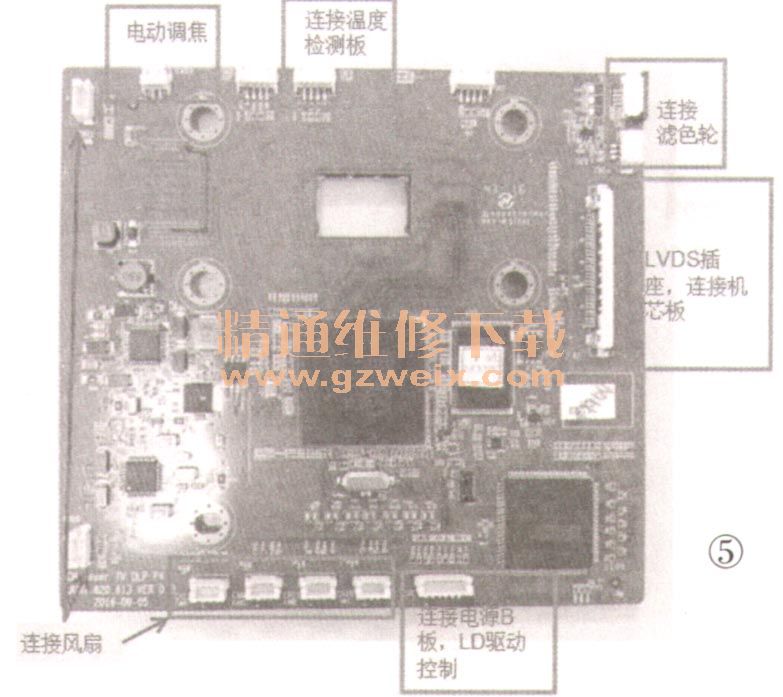

    该系列电视的DLP驱动板如图5所示,其常见故障如下:

    故障现象1:黑屏。
    分析检修:开机后听色轮有无转动声,如果无,则表明色轮完全不转,这时需检查DLP驱动板上的12V、1AV、1.8V、2.5V、3.3V、5V等电压是否正常,如果不正常,则查相关电压形成电路及负载;如果都正常,则取下DMD芯片再重新安装。注意:严禁带电拆装DMD芯片,否则会导致电路损坏!
    如果开机后两只色轮转动,但随后又停转,其原因一是光机内部色轮反馈板有问题,这时可代换DLP驱动板进行判断;二是DMD芯片工作不正常,更换DMD芯片或重新安装DMD芯片。
    如果两只色轮运转均正常,伴音也正常,但镜头中无光射出,则检查电源B板上LD驱动插座中是否有约32V电压输出,如没有,则重点检查DLP板到电源B板的控制线接触是否良好。
    提示:若三只风扇中某只因插头接触不良或自身损坏而不转,则风扇插座中的检测端(插座中间插针)会输出高电平(正常时为低电平),这时屏上无图像,并提示风扇有故障,随后自动关机。

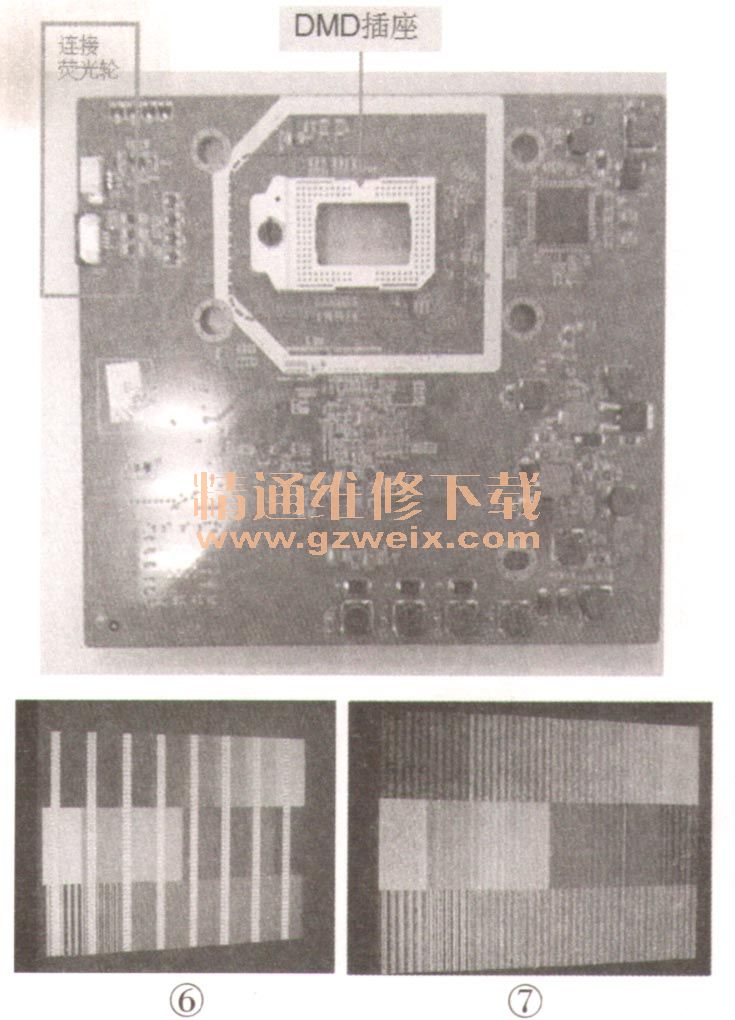

    故障现象2:图像上出现竖条纹,如图6、图7所示。

    分析检修:此故障通常系DLP驱动板上的DDP4422、DDP4421损坏或DM D虚焊所致。实修时,可先取下DMD芯片再重新安装,若无效,则更换DDP4422、DDP4421。
