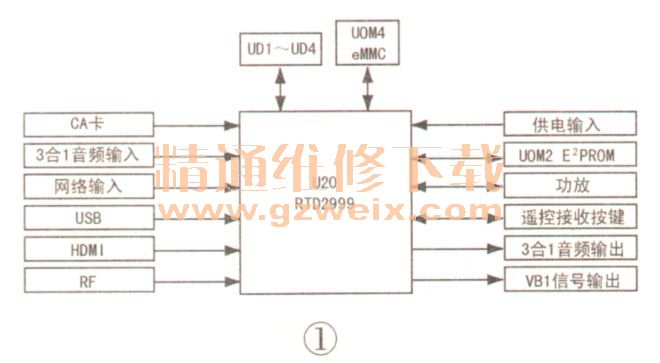

创维9R60机芯液晶彩电主芯片采用1RTD 2999 （ U 20），其信号框图如图1所示。UD1UD-1（H5TQ-1（Th3CFR-TEC x4）为DDR-3存储器，U0M4（THG13MFG7C LBAIL）为。MMC芯片（容量为16GB，用于存储启动程序），U0M2（FM2-1C 128A）为EPROM存储器。

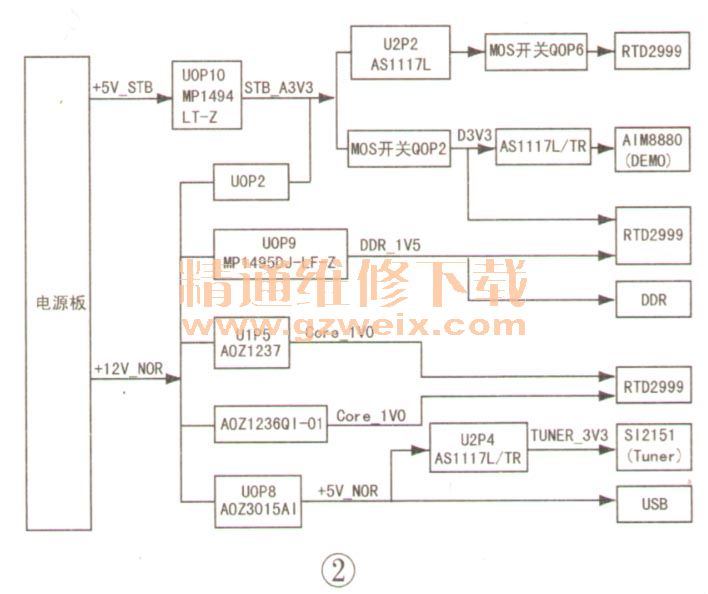

创维9R60机芯液晶彩电信号处理电路的供电系统如图2所示。电源板送出＋5V_STB电压给主板，经U0P20变换得到STB_A3V3供给CPU。二次开机后，电源板得到PWR - ON /OFF开机信号，输出＋24V_NOR、＋ 12V_N OR电压。
＋ 12V_NOR电压经U（）P2稳压后得到STB_A3V3电压，一路供给U20中的CPU，第二路经QOP2和QOP3控制产生D3V3，POWER_EN信号控制D 3V3的通断；第三路经U2P2转换得到ST_1V8电压，该电压经Q0P6、QOP7控制产生DIV8电压，POWER＿EN信号控制D1 V8的通断。
另一路＋12V＿NOR电压，经U0P8稳压得到十5V＿NOR电压，再经U2P4转换得到TUNER＿3V3电压，为高频头供电；第三路经UOP9稳压后得到DDR＿1V5电压为DDR供电；第四路经U1 P5稳压后得到Core_1V0电压，为主芯片内核供电。
24V电压供给数字音频功放U0A7、U0A8
二、单元电路分析

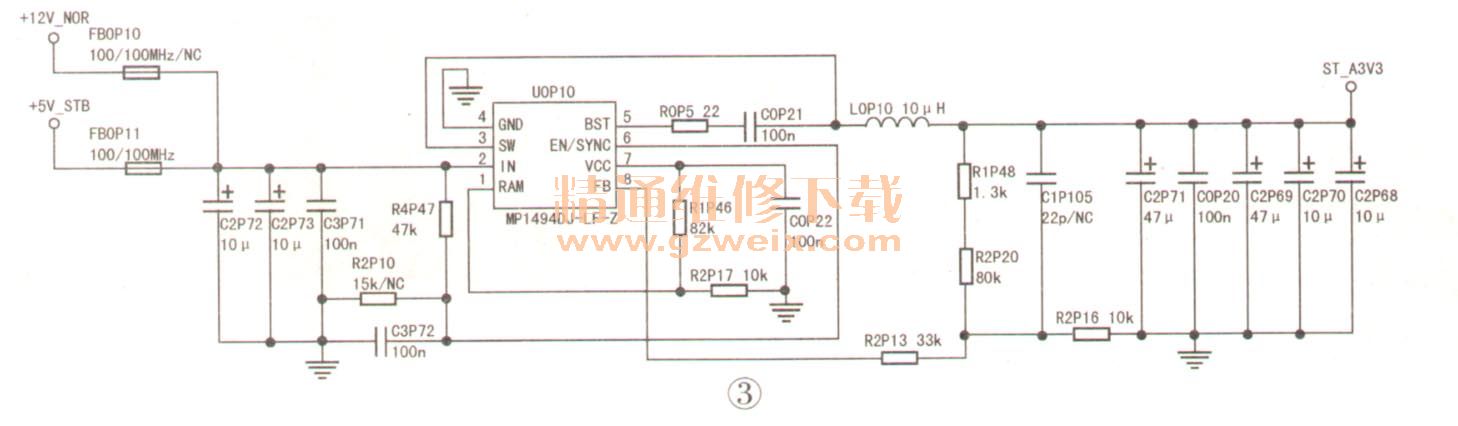

1.STB_A3V3供电稳压电路（见图3）
电源板副电源电路送来的＋5V_STB经U0P10（MP1494DJ-LF-Z）转换，得到STB A3V3电压，提供给U20（RTD2999）中的待机CPU。

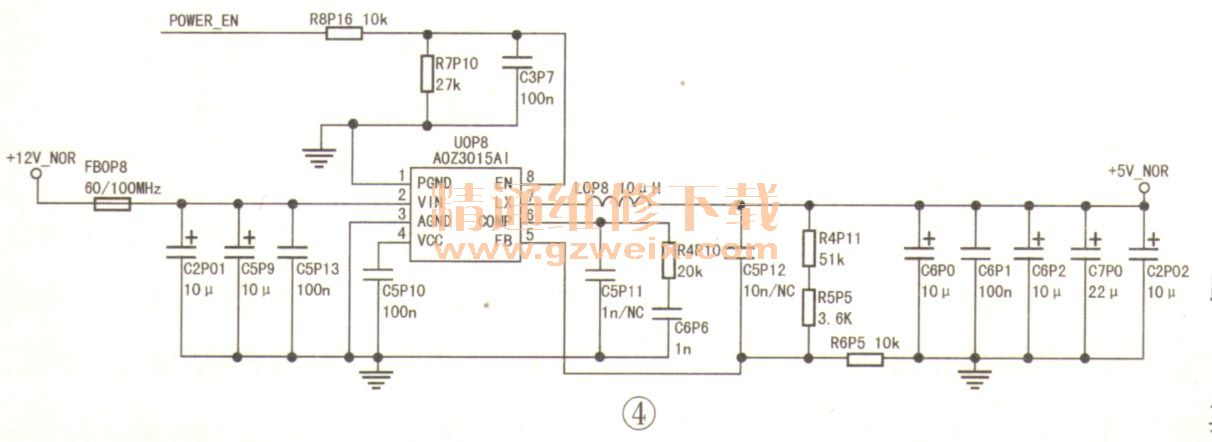

2.＋5V_NOR供电产生电路（见图4）
电源板送来的＋12V NOR经UOP8（AOZ3015AI）转换，得到＋5V NOR电压，作为其他电压变换电路的输入电压。

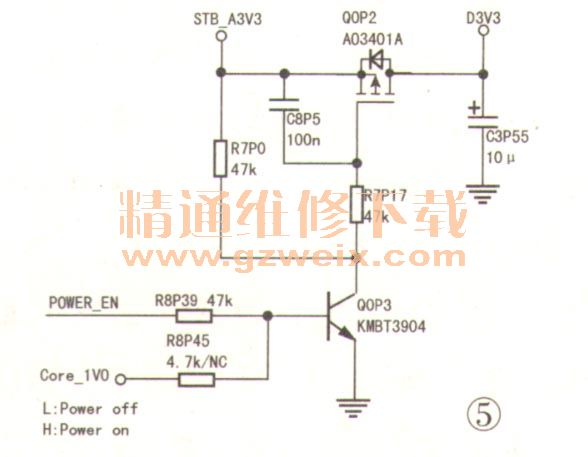

3.D3V3供电产生电路（见图5）
STB_A3V3经QOP2 （A03401A）开／关控制后，得到D3V3电压，供给U20、eMMC等电路。

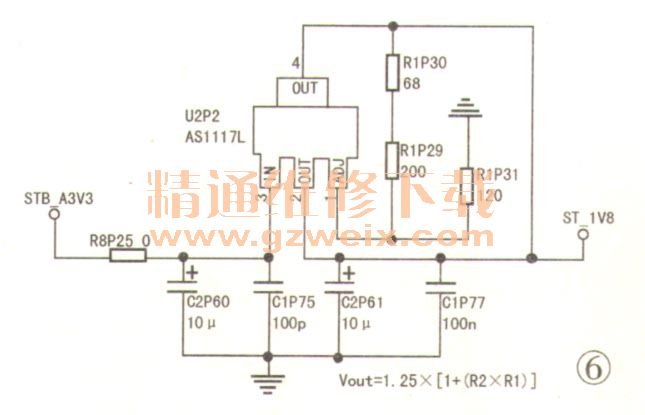

4.ST_1V8供电产生电路（见图6）
STB_3V3经U2P2 （AS1117L）稳压后得到ST_1V8供电，供给eMMC电路。
