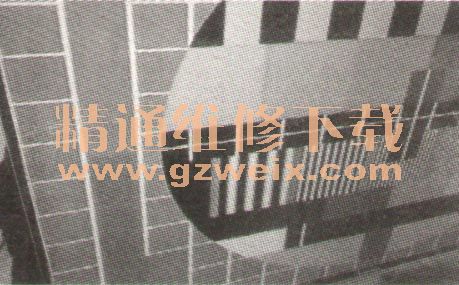

一台创维9R15机芯液晶彩电 TV信号图像随机性有白线、亮线干扰，DTV图像上出现马赛克，如图1所示。

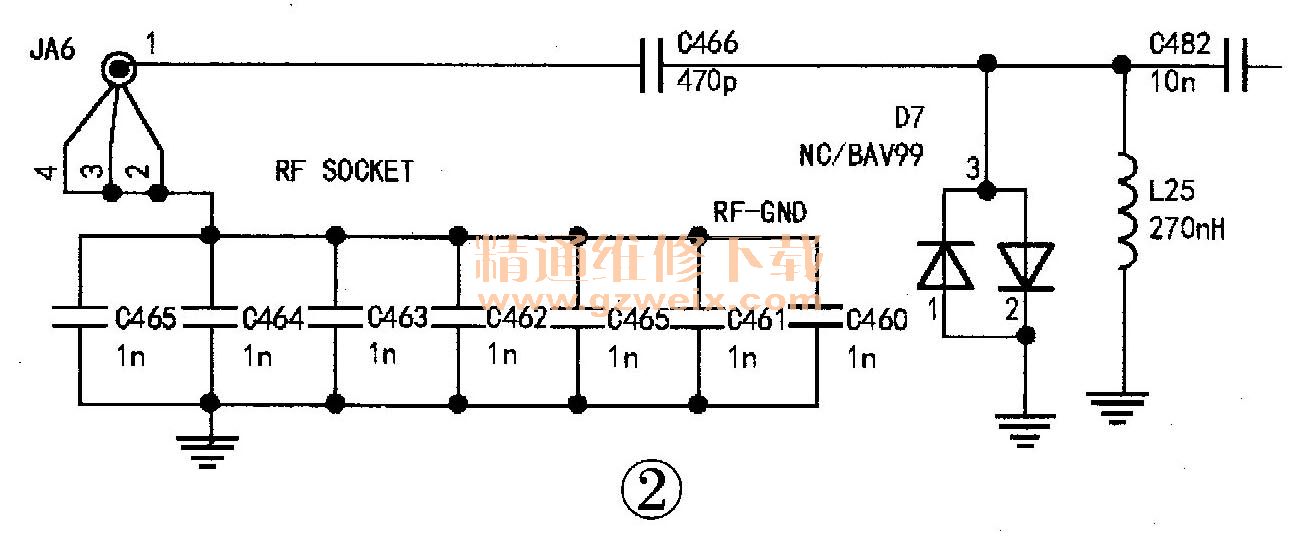

    分析检修：拔掉所有外部连接线（如USB、 HD-MI及AV线）后故障排除，只要插上AV线及AVOUT线，就出现干扰。经查故障出在如图2所示电路中。在有外设时，D7（BAV99）上出现50Hz电源干扰信号，并且幅度较高。插上AV线和不插AV线的波形分别如图3、图4所示。





    用数字万用表实测L25（实为3.3kfl电阻）两端电压，当无外设时电压是0.0289V，当有外设时电压是0.1130V、将L25改为270nH电感后试机，故障排除。
