索尼KLV-40V300A型液晶彩电屏上有多条移动的黑斜类似CRT彩电行不同步
来源:本站整理  作者:佚名  2019-02-28 09:36:02

一台索尼KLV-40V300A型液晶彩电,屏上有多条移动的黑斜类似CRT彩电行不同步现象。

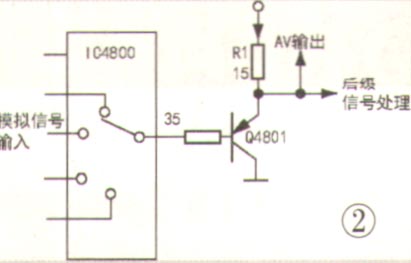

    分析检修:检测该机AV输出端,没有信号输出。该机信号流程如图2所示。将IC4800的35脚输出的信号送往其他电视机,图像正常,这说明模拟信号选择电路正常,问题应出在35脚外围电路中。经查,贴片电阻R1近似开路,Q4801截止,其e极无信号输出。更换R1后试机,故障排除。
