网安工控机不开机故障检修
来源:本站整理  作者:佚名  2019-02-28 09:36:54

    一台网安工控机(板号:WA-7046),进水后不开机。
    拆机检查,主板上有明显进水痕迹。取出主板,外接12V稳压电源,待机时电流为0.041A,闭合开关后电流仍然为0.041A,主板上风扇也不转。上电测得南桥芯片的+V3.3V_ RTC电压与RTC_RST信号均正常,但用示波器测量晶体Y2( 32.708kHz)引脚处无正弦波形。折下南桥芯片上的散热片,发现Y2及南桥右上角元件有进水腐蚀痕迹。将腐蚀处清洗干净后再测,Y2仍然不起振,怀疑南桥芯片损坏,换新后试机,主板能开机,风扇也转动,但屏上无显示,此时主板电流为0.431A,仍不正常。

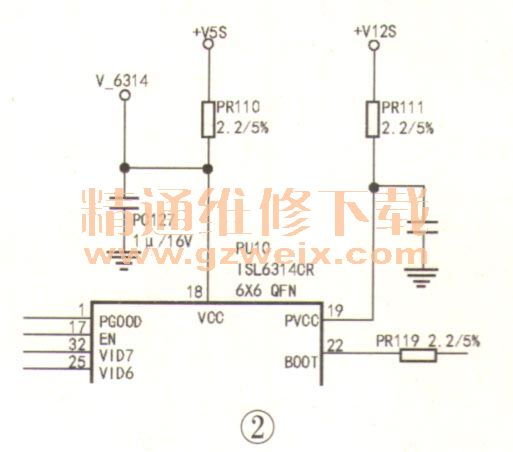

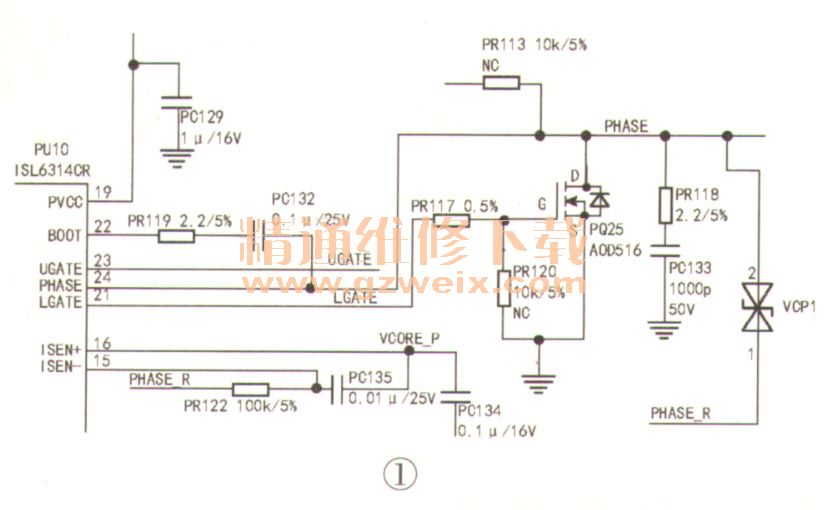

    继续检查主板故障,发现CPU_VCORE供电处有氧化现象。上电测得电感PL8处的电压为0V。PU10( ISL6314CR)与电感PL8组成CPU_VCORE供电电路,如图1所示。PU10的19脚(PVCC)和18脚(VCC)电压分别由V12S和+V5S提供,如图2所示;17脚外接EN信号,如图3所示,只有芯片的FB(反馈)电路正常,该PWM电路才会输出1.1V供电;25~32脚外接H_VID信号,用于调整CPU电压。





    上电测量PU10 19脚的12V电压正常,但17脚电压却为0V,转向检查EN信号控制电路,如图4所示。总线供电V1.05S经电阻PR 107、 PR108分压后,给电容PC 121充电,当PC 121两端电压超过0.7V时,三极管PQ23导通,PQ22截止,PQ22的v极产生VR_EN信号。测得PC121两端电压只有0.2V,明显异常。断电测量,PQ23的b极对地电阻阻值为41Ω,明显偏小;折下PQ23再测PQ23的b极焊盘对地电阻,阻值仍为41Ω,由此判断PC121漏电。更换PC 121后试机,故障排除。
