康佳LC42TS86DC型液晶电视背光一闪即灭
来源:本站整理  作者:佚名  2014-04-12 07:14:17

    一台康佳LC42TS86DC型液晶彩电,开机屏幕亮一下,刚显示康佳标志,就无背光了,但伴音始终正常。该机逆变器板型号为KIP+L190I10C1-01 34008016(69 )AN11-0636,主板编号为35015770。
    拆机,简单检查了一下,没发现有明显变色烧焦的元器件。将电源板翻过来观察,也没看见有虚焊的地方。仔细测量几组重要电压,12.2V电压正常;背光开启电压EN (BL/ON)、 4.88V正常;背光亮度控制电压DIM(PWM/ADIM )3.0V正常;PFC电压396V正常。这几组电压正常,说明故障应该出在高压逆变部分。当然屏的灯管老化、损坏也会引起这种故障,但看屏亮的瞬间,整个屏幕亮度均匀,亮度也正常,灯管故障的可能性不大。

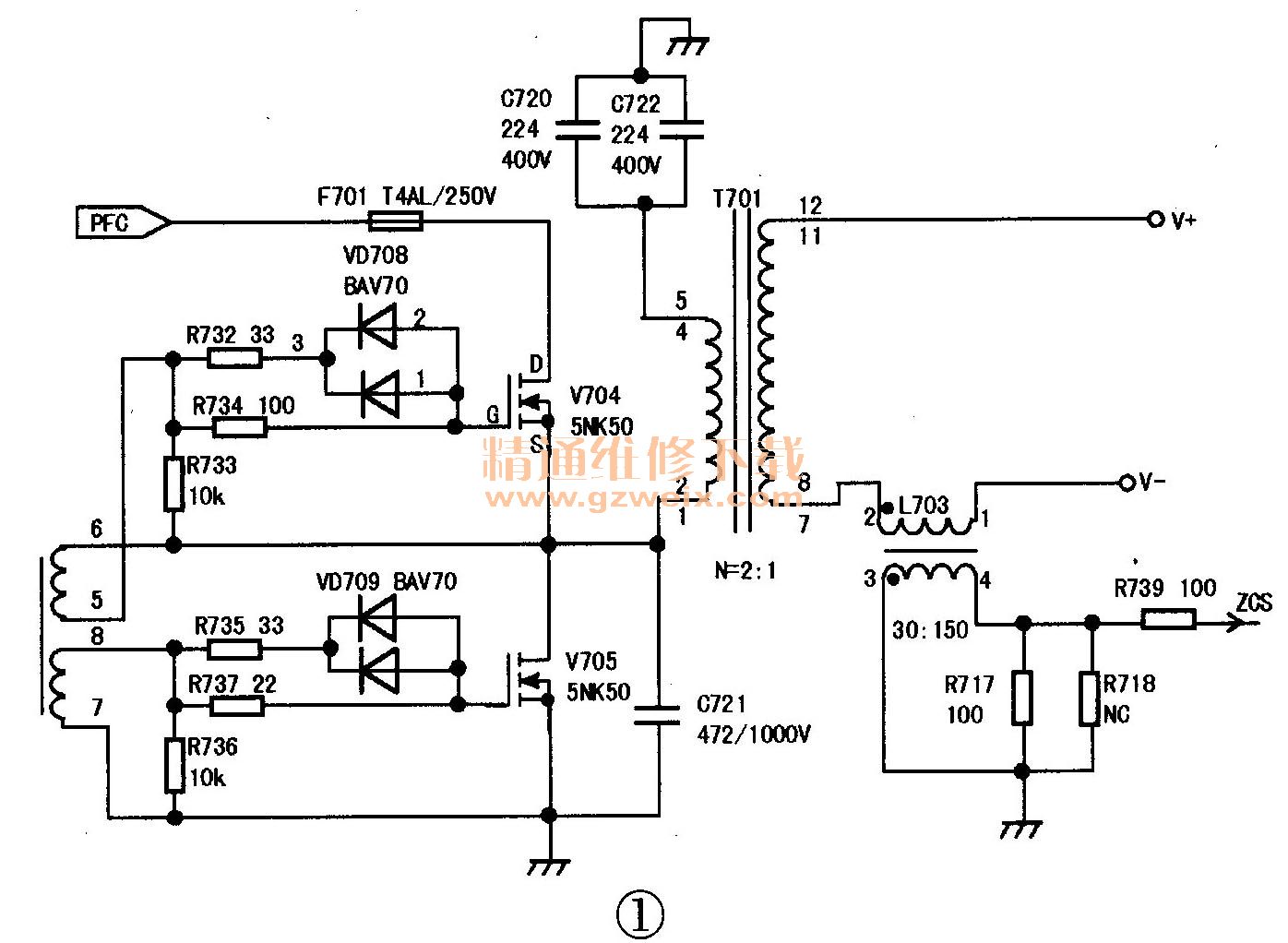

    接下来检查高压逆变部分R732、R734、R735、R737、V704、V705、C720,全部正常。相关电路见图1。根据故障现象,怀疑是不是高压电路过压或过流保护引起。先短接背光控制集成块N701(OZ9976GN)过压保护输入端⑧脚到地,解除过压保护,故障依旧;再解除过流保护,从图2可以看出,⑨脚电压过高或过低都会保护,电压只有在一定的范围内,电路才能正常工作,所以解除⑨脚过流保护功能,不能简单将⑨脚对地短接,将R728、V703去掉后开机,故障还是没有排除。

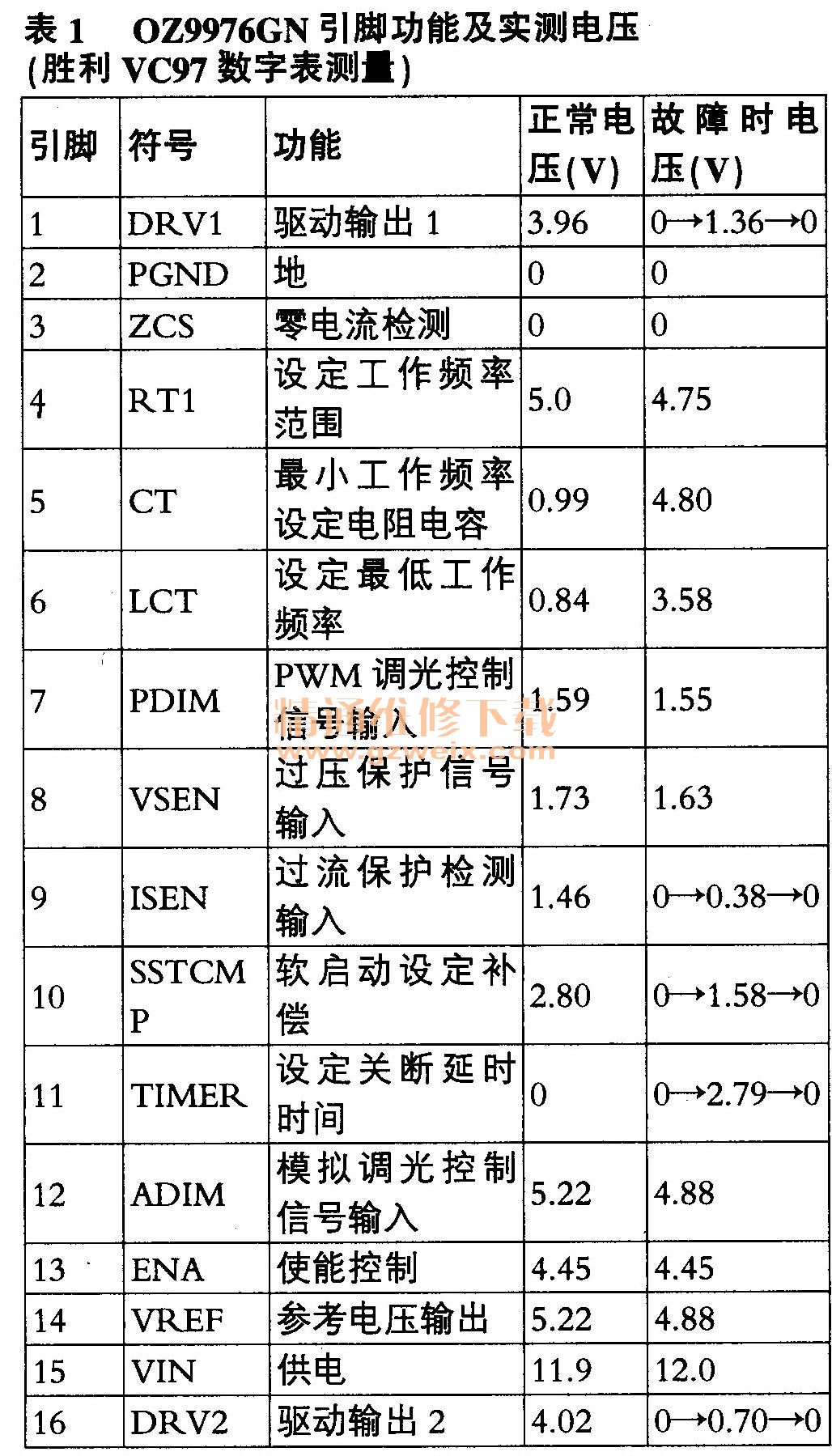

    再检测N701电压,因为N701是整个高压部分的核心,也许问题会在相关引脚。测试电压时注意,因为这是在故障状态下测试的电压,有些引脚可能因为开机后状态不正常,随后就会因保护关闭这些引脚,因此有好几个引脚的电压都是0V→输出电压→0V这样一种状态,所以测试电压要快。OZ9976GN相关引脚功能及电压见表1。

    对照OZ9976GN的资料,①、16脚的电路功能本来是对称的,电压应该相同。根据测量结果,说明至少有一个引脚有问题。用数字表测量OZ9976GN的①、16脚在路阻值,黑表笔接地,红表笔测量,①脚为2.4MΩ、16脚只有34Ω,故障应该就在这里了。

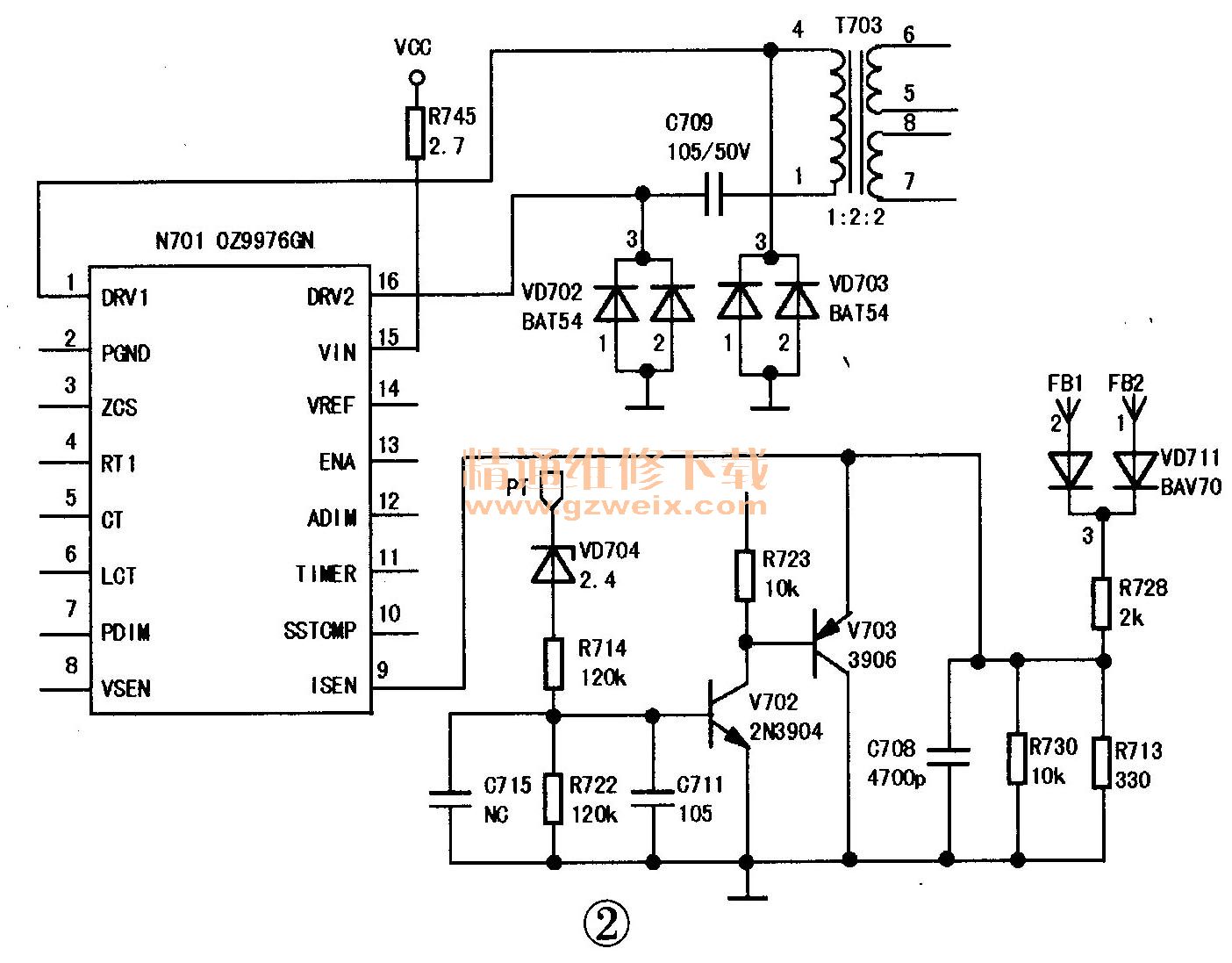

    对照图2、16脚外只接有C709、 VD702这两个元件,C709如果漏电甚至击穿,不应是这个测量结果,只可能是VD702和OZ9976GN损坏。先将VD702取下,16脚的在路阻值马上就升上去了。VD702上面印字WW1、是贴片封装的肖特基双二极管,代表型号BAT54,耐压30V,电流200mA。从废板上找一个符合条件的双二极管装上,开机一切正常。
    从以上维修过程可以看出,维修平板类电子产品,有条件的话,尽量找到电路图。通过原理图分析故障可能的部位,做到有目的的检查,减少盲目性。这样可以加快维修速度,避免乱拆乱换导致小元件弄丢、主板故障越修越大的问题产生。更重要的是学会分析电路,对提高自己的维修水平大有好处。
