康佳LC32ES66型液晶电视雷击故障检修
来源:家电维修  作者:佚名  2017-10-13 09:57:12



    一台康佳LC32ES66型液晶电视,雷击后红色指示灯亮,二次开机后红灯变为绿灯,无光、无声,约10、后重新转为红灯。

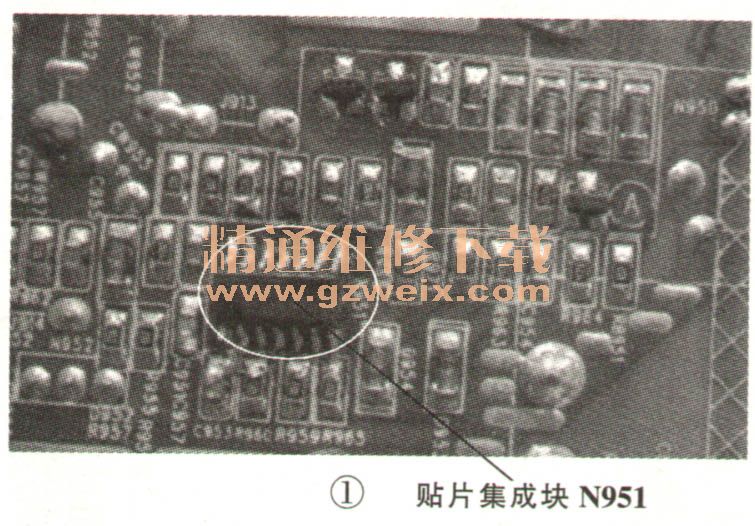

    此机电源采用独立电源,型号是34005534。通电后测电源板输出电压,待机5V为4.98V(正常)、12V和24V输出电压均为0V、 pson信号电压为3.2V(正常)。拆下电源板单独修理,发现光祸N950(HS817B )①、②脚短路。贴片三极管Q951(t1A) 、Q952(t1A)、Q953(t2A)均短路。将上述损坏元件全部换新后,用一只4.7kΩ电阻将pson脚与5V相接,并在24V输出端接上小灯泡作假负载,开机后12V和24V输出电压依然为0V,怀疑N951(贴片集成块LM324)损坏,如图1所示。代换N951后开机,12V和24V输出电压分别为12.22V和23.95V,基本正常;装机试验,故障排除。
