康佳LC32BT20型液晶彩电满屏竖线故障检修
来源:家电维修  作者:佚名  2018-10-10 08:21:27

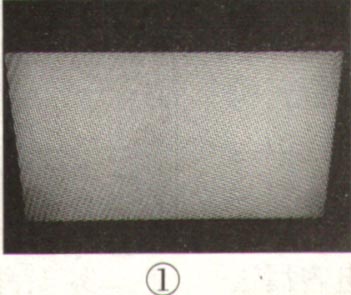

    一台康佳LC32BT20型液晶彩电,收看中突然变成满屏竖线,如图1所示,但声音正常。

    关闭机顶盒电源试机,即让电视处于无视频信号输入状态,仔细观察屏上竖线,有微小变化。根据经验,此故障多为主板不良,而屏组件出问题的可能性较小。

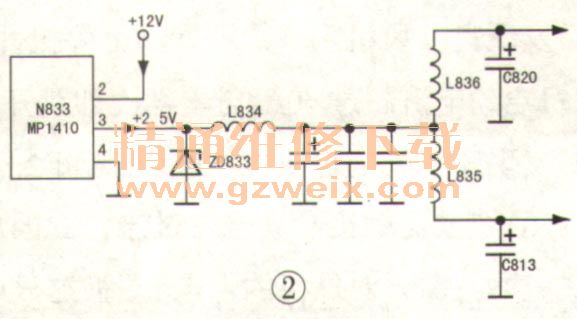

上电,测量主板的DC-DC电路的输入、输出电压,发现电感L834一端电压仅为0.4V,明显异常。L834与N833(MP1410)的③脚相连,如图2所示。

    MP1410就是一只DC-DC降压稳压器,测量②脚电源输入端电压为12V,⑦脚EN(使能)端电压为3V,均正常。取下供电输出电感L836、L835后通电,L834的右端电压恢复为正常值+2.5V。断电后在路测量L836支路短路。经查,贴片滤波电容C820短路。换上一只10μF/10V的电解电容后试机,故障排除。
