长虹三合一ZLS58G机芯原理分析与维修(一)
来源:家电维修  作者:佚名  2019-02-16 09:26:06

    长虹ZLS58G-i -1/   ZLS58G -iP -1/ZLS58G -iP-2机芯电路是以MSTAR智能芯片MSID6A638JQ为核心,采用Andriod 5.1智能操作系统,搭建开放式平台,实现电视、超强多媒体文件播放、网络在线、全网浏览器、智能多屏互动、用户自主安装应用程序等智能电视功能。该机芯采用集稳压电源、背光驱动、各路信号输入进行数字处理于一体的三合一主板,取消组件板之间的连线和插座,有效降低制造成本。长虹ZLS58G---Ip/ZL、S58G-iP-1 / ZLS58G-iP-2机芯性价比非常高,是新一代UHD(4K)系列的平板电视机芯,代表型号有:43U1、49U1、55U1 、58U1等。
    三合一ZLS58Gi机芯的49U1型液晶电视整机结构分布图解如图1所示。

    一、主板电路
    三合一主板实物如图2所示,将电源稳压形成电路一+背光驱动电压形成电路十各路输入信号送入数字处理(主芯片)电路。
    电源稳压形成电路一方面提供背光驱动电路所需的供电,再通过升压变换电路,形成LED背灯的直流高压,点亮背灯;另一方面提供信号处理电路所需的供电,再通过DC-DC和LDO电路,形成主芯片、DDR、EMMC 、EEPROM和伴音功放的供电,使其正常工作。
    主芯片经与DDR3进行数据缓存及运行Nand Flash程序,在系统控制电路及键控电路作用下,最终形成上屏电压和VBO x 81ane、差分信号,通过上屏插座送至逻辑板,完成对屏驱动电压转换和对RGB数据信号的时序控制、格式变换等之后上屏,呈现彩色画面;而从各端口输入的声音信号,进入主芯片进行音量控制、音效处理后输出音频信号,再通过伴音功放进行功率放大,送至左右喇叭,还原出悦耳动听的声音。

    1. 49U1的三合一ZLS58Gi机芯工作原理
   (1)稳压电路
    该机芯的稳压电源包含进线抗干扰电路、桥式整流滤波电路、PFC电压形成电路、反激式PWM振荡电路。
    1)进线抗干扰电路

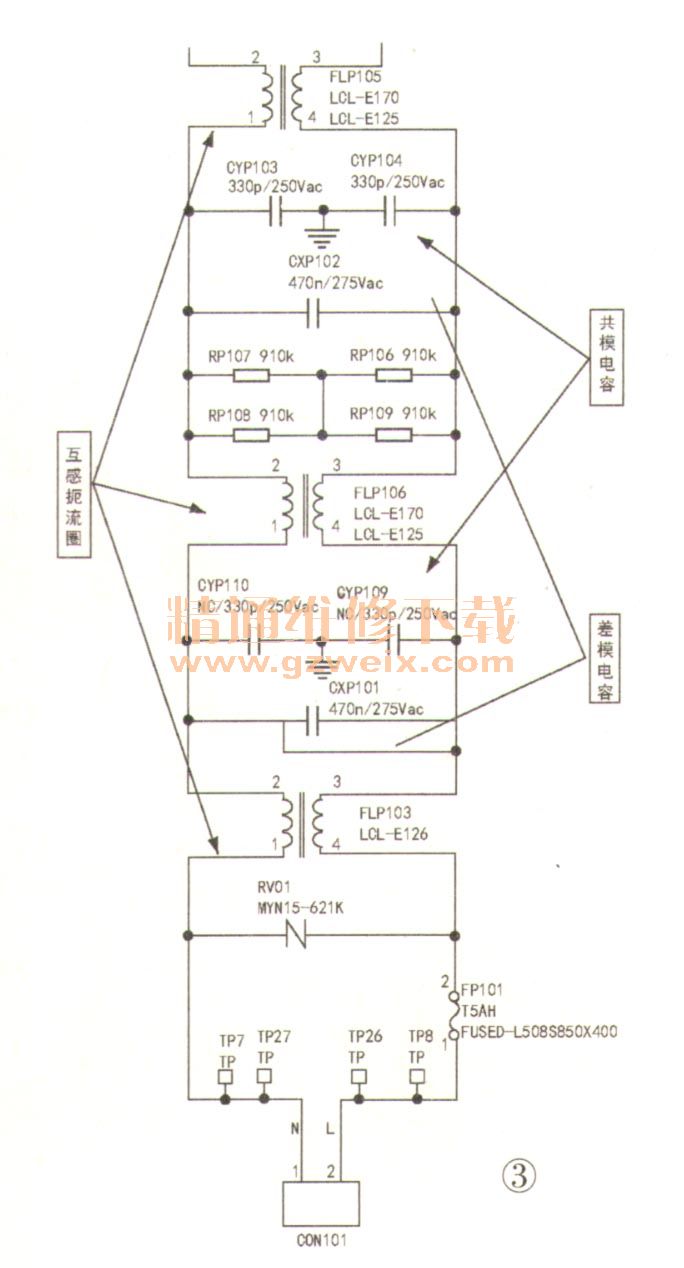

    由保险FP101、共模电感FLP103、FLP106、FLP 105,差模干扰(来自电源火线而经由零线返回的高频干扰)电容CXP 101、CXP 102,共模干扰(来自电源火线或零线而经由地线返回的高频干扰)电容CYP109、C、YP110、CYP 103 、CYP104,压敏电阻1RV01,泄放电阻RP106-RP109等组成的三级抗干扰电路,以消除电网高频杂波进入开关电源,控制开关电压稳定的输出,同时,防止开关电源产生的干扰纹波进入电网,影响其他设备正常工作。ZLS58Gi机芯主板电路如图3所示。

[1] [2] [3]  下一页
