4）＋12V Normal电压形成电路

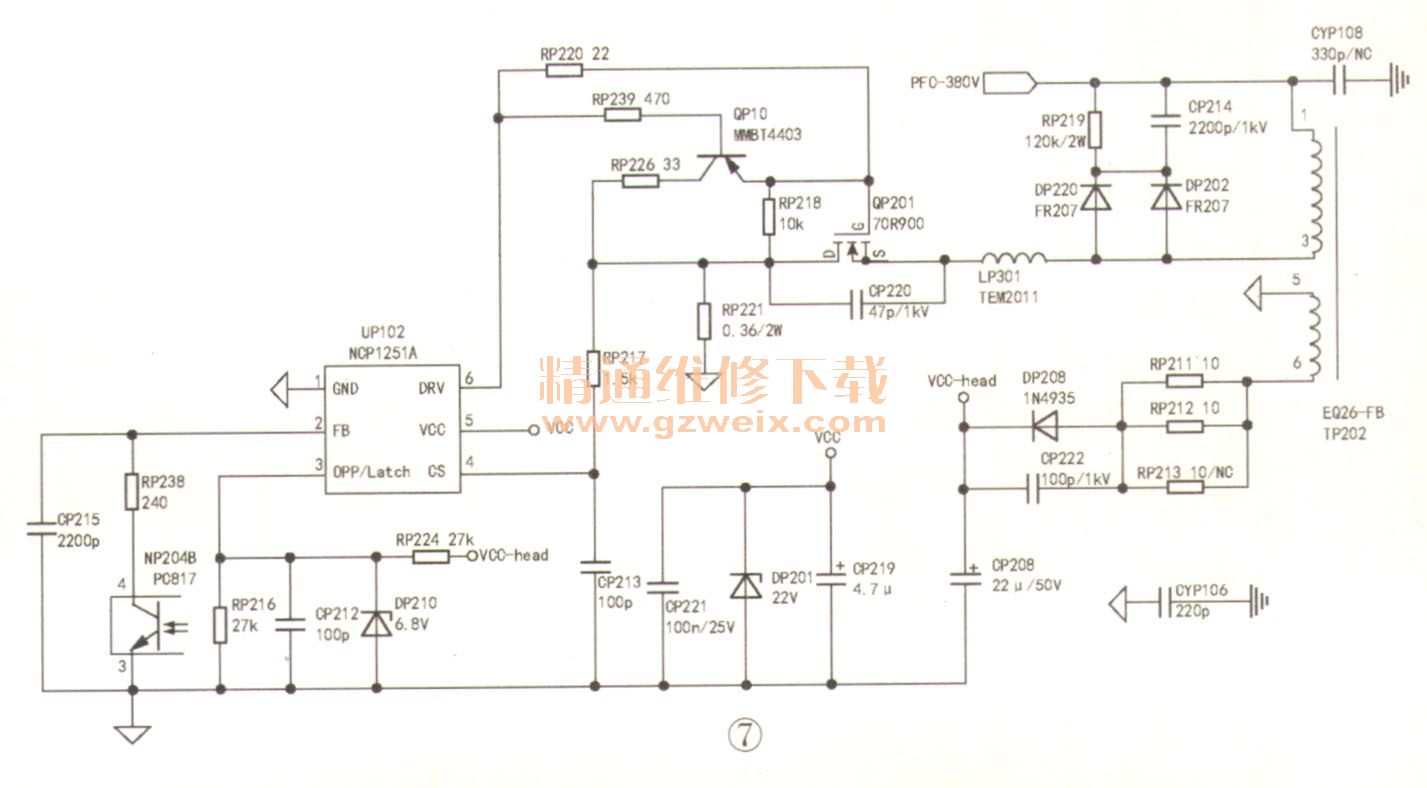

    二次开机后，电流模块PWM控制器UP 102（NCP1251.）的供电脚（VCC）⑤脚外围滤波电容CP219被充电，当达到14V（芯片的启动电压）时开始工作。从其⑥脚输出的驱动PWM脉冲信号，经过电阻RP220隔离，送至QP201的控制栅极，使QP201处于开／关状态。当UP 102的⑥脚输出PWM正脉冲信号时，开关管QP201导通，形成一个电流（QP201 →TP202的③、①绕组→CYP108→地），脉冲开关变压器TP202上的③一①绕组通过该电流而产生电动势（①脚-，③脚＋），使TP202开始储能；当UP102的⑥脚输出PWM负脉冲信号时，开关管QP201截止，形成另一个电流（地→CYP 108→TP202的①脚、③脚→QP201），使脉冲开关变压器TP202开始释放能量，然后通过其次级绕组感应。电动势，经DP306～DP308整流，CP332～CP335滤波，得到＋ 12V＿Normal电压，给背光驱动电路、信号处理电路供电。相关电路如图7所示。

    5）稳压电路
当某种原因造成12V电压升高后，12V通过电阻RP307、RP308 、RP310分压得到的电压也随之升高，送至电压比较器UP808（TL431）控制极，与其基准电压2.5V进行比较而输出，使得光锅NP204初级发光二极管发光增强，次级光敏三极管导通量增大，反馈至UP 102的②脚电压降低，使其内部驱动器输出的驱动信号脉宽变窄，开关管QP201导通时间缩短，脉冲开关变压器TP202的次级感应电动势能量减弱，12V电压输出降低，达，到稳压的目的。

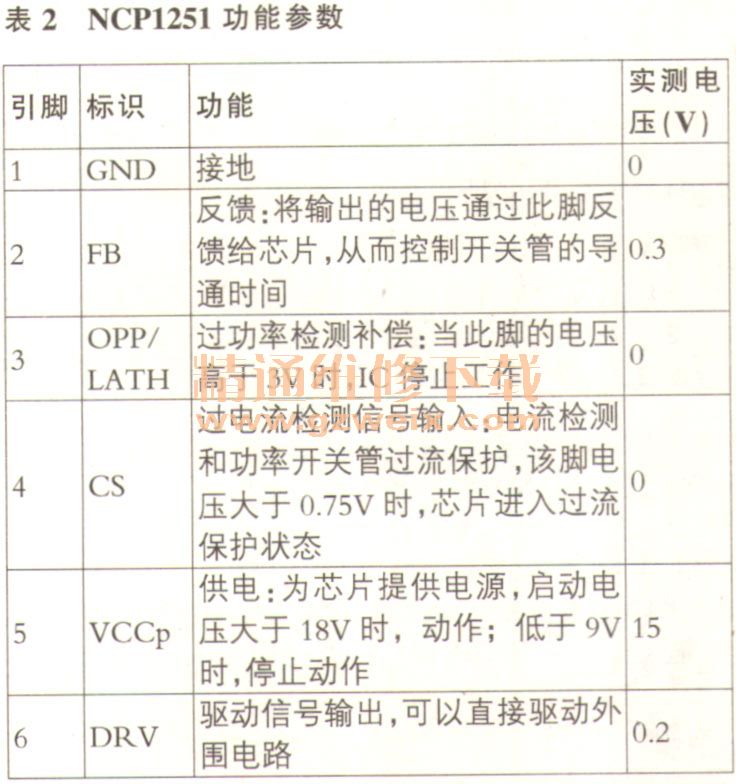

    NCP1251功能参数及实测电压如表2所示。
