MP1410电流控制模式开关降压转换器
MP1410是一款电流控制模式开关降压转换器，可将4.75V～15V的输入电压转换成低至1.22V的输出电压，并提供2A的负载电流。该IC的转换效率可达90%，内部功率MOSFET开关的导通电阻低至0.22Ω；基准电压VREF =1.22V；正常工作电流< 1.5mA，待机工作电流（Shutdown） <50μA；内部电路的工作频率为固定的380kHz；具有过热、过流保护及欠压闭锁功能，现已广泛用于液晶彩电的主板电路中。

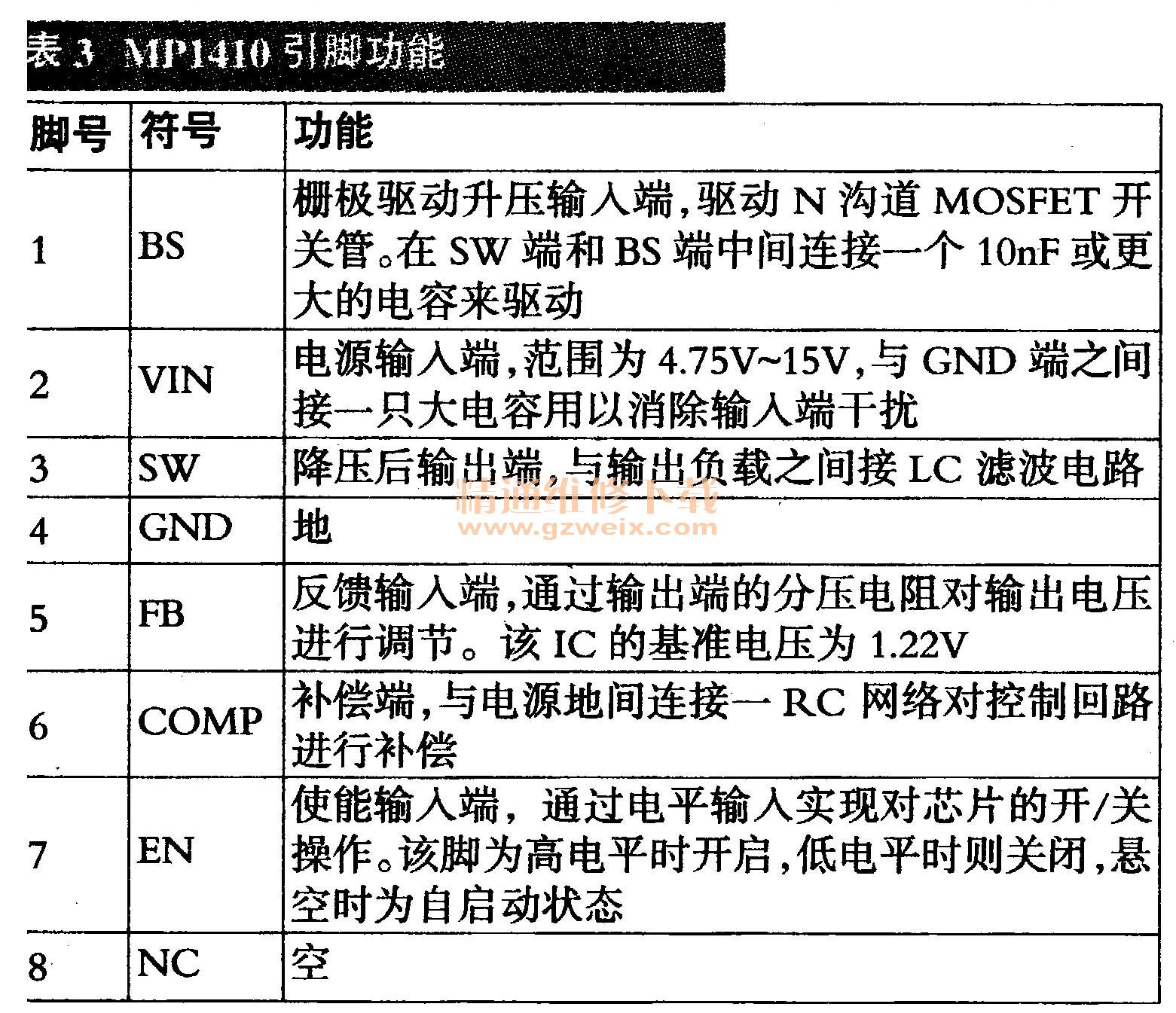

MP1410采用SON封装，内部用一只N沟道MOSFET开关管来实现降压，通过电流来调节输出电压，COMP端的电压和内部的开关电流相比较从而控制输出电压，输出电压范围为1.22V～13V，其引脚功能见表3，典型应用电路如图6所示
