7.3.2安装内存条
在安装内存条时，一定要使其金手指缺口与主板上的的内存插槽口的位置相对应，并且内存下面的两边是不对称的，在安装时定要分清楚后再按下去。

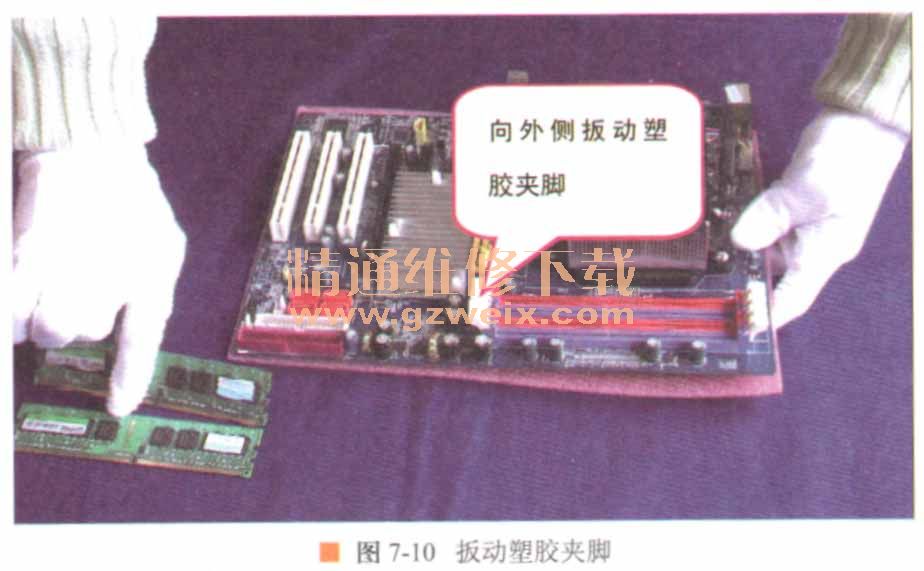

1.将内存插槽两侧的塑胶夹脚（通常也称为“保险栓”）往外侧扳动，使内存条能够插入，如图7-10所示。
2.拿起内存条，然后将内存条引脚上的缺口对准内存插槽内的凸起，或者按照内存条的金手指边上标示的编号1的位置对准内存插槽中标示编号1的位置。

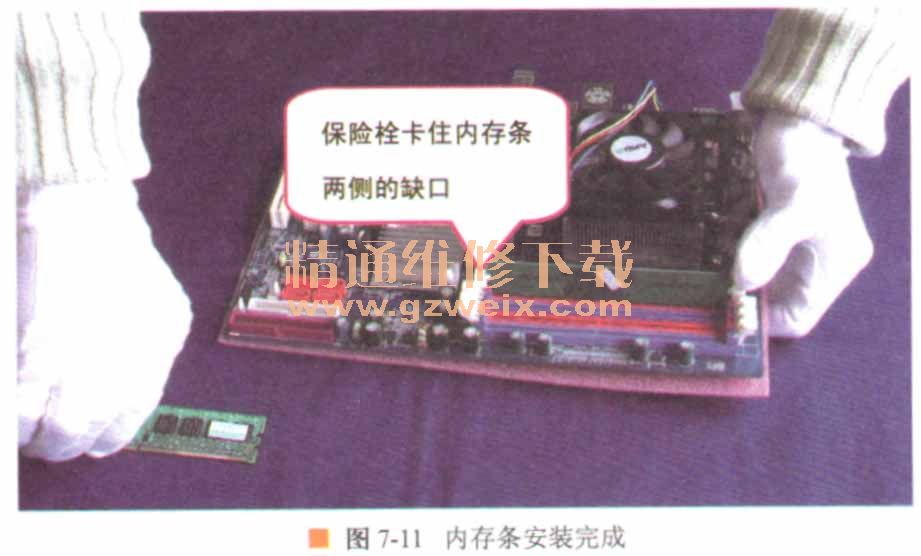

3．最后稍微用力将内存条垂直地插到内存插槽并压紧，直到内存插槽两头的保险栓自动卡住内存条两侧的缺口，如图7-11所示。

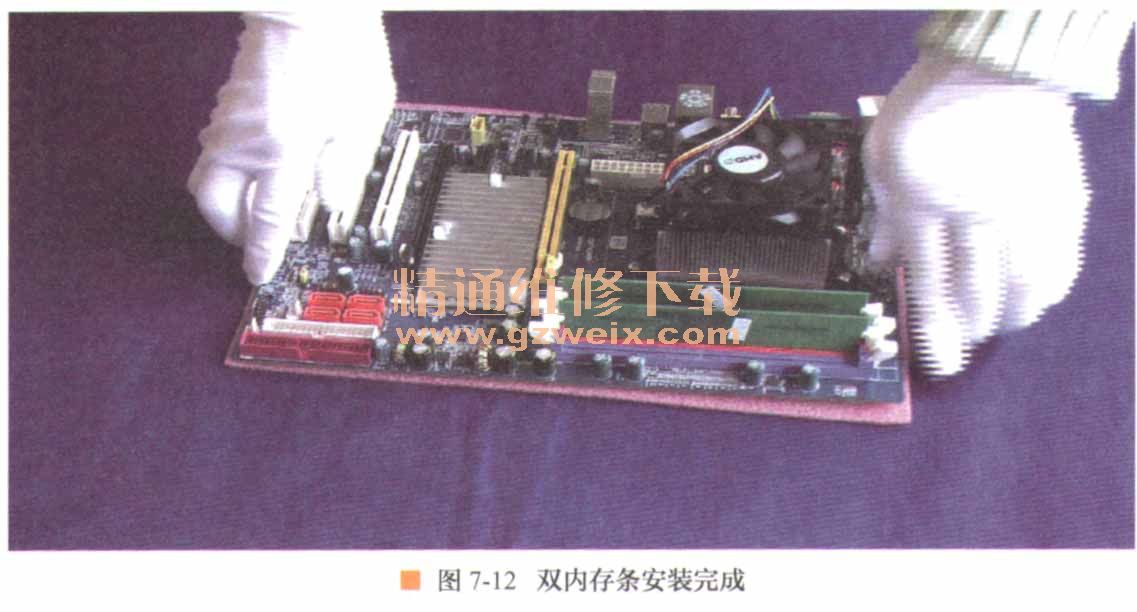

4．安装第二根内存条，操作同上。但要注意安装第二根内存条时要选择与第一根内存条相同颜色的插槽，最终效果如图7-12所示。
要点提示：安装内存条时要小心，不要用力过猛，以免掰坏线路。内存条上的引脚有两个凹槽，对应内存插槽上的两个凸起，所以方向容易确定。安装时把内存条对准插槽，均匀用力插到底就可以了，这时插槽两端的保险栓会自动卡住内存条。取下时，只要用力按下插槽两端的保险栓，内存就会被推出插槽。
7.3.3安装主板
主板是计算机中非常重要的器件，它是其他所有配件的基本平台。下面将介绍主板的安装过程。

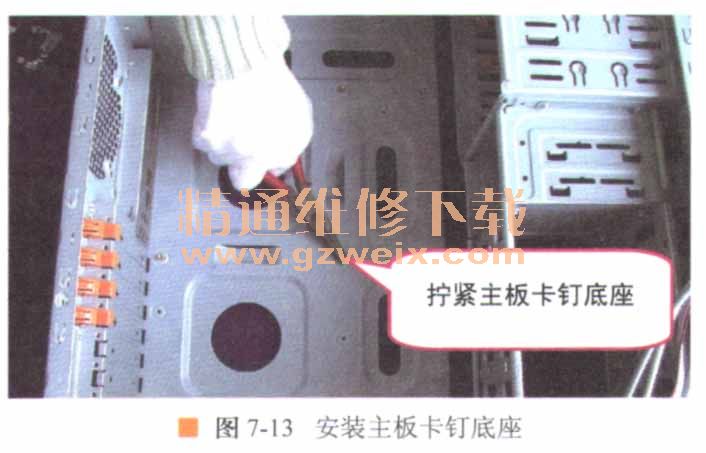

1.安装机箱内的主板卡钉底座，并将其拧紧，如图7-13所示。

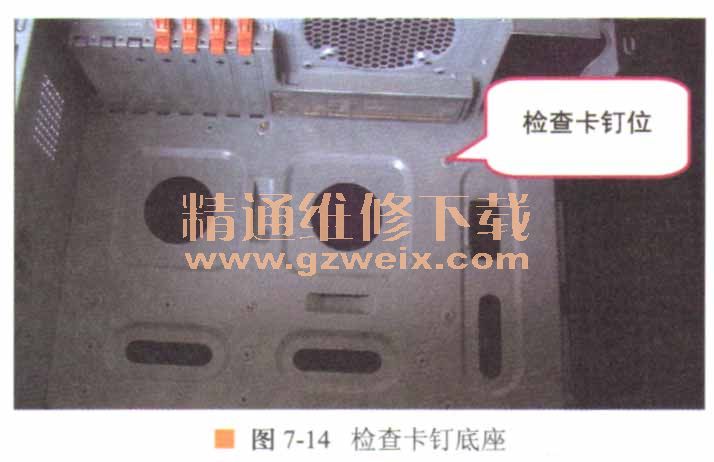

2.依次检查各个卡钉位是否正确，如图7-14所示。

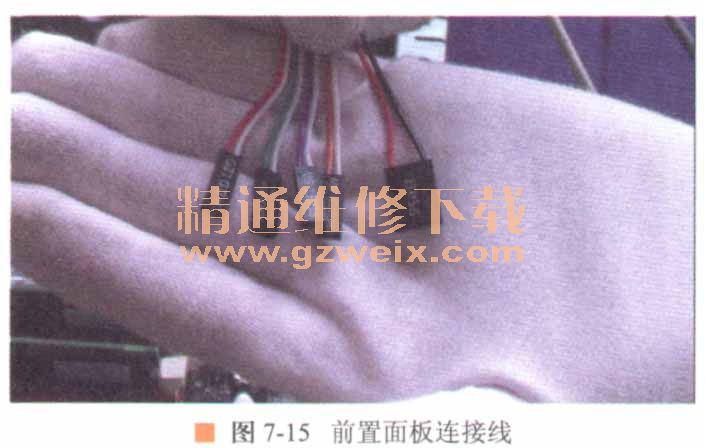

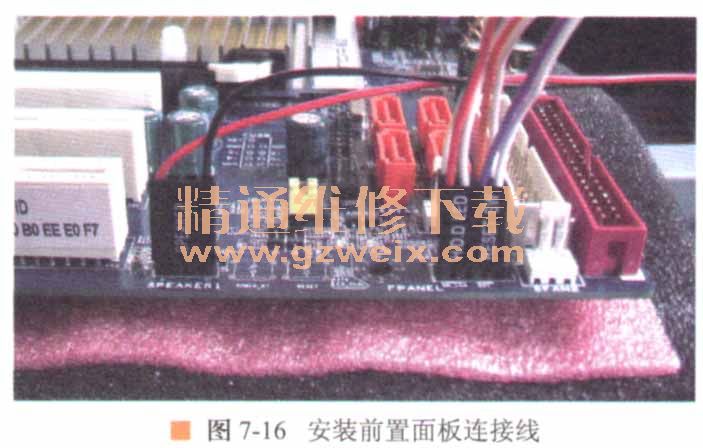

3．依次将硬盘灯（H.D.D LED）、电源灯（POWER LED）、复位开关（RESET SW）、电源
开关（POWER SW）及蜂鸣器（SPEAKER）前置面板连接线插到主板相应的接口中，如图 7-15和图7-16所示。

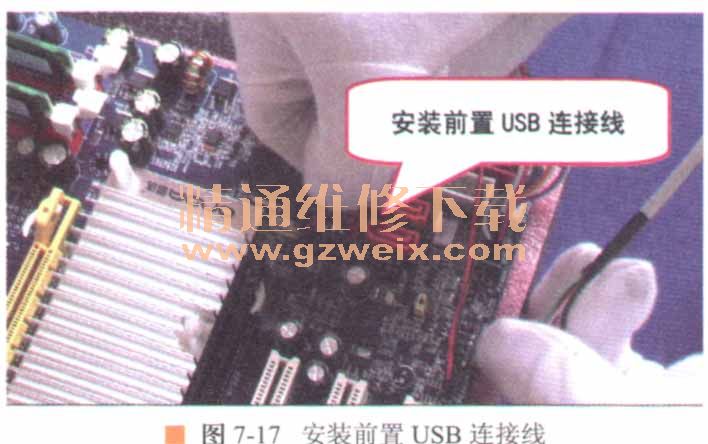

4.安装前置USB连接线，如图7-17所示。安装完成后检查连接是否正确。

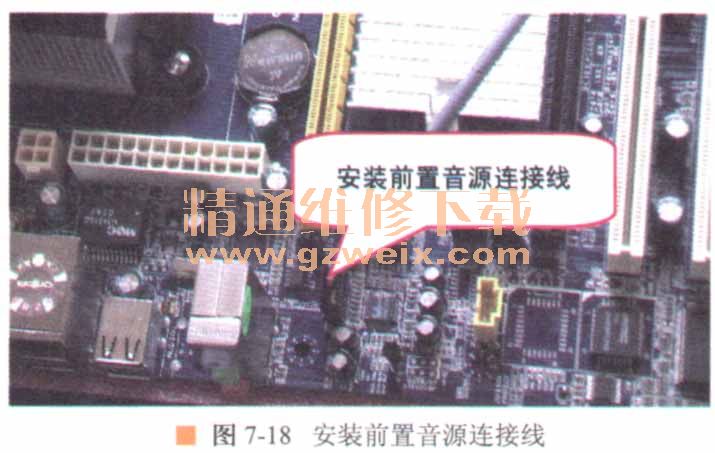

5.安装前置音源连接线，如图7-18所示。安装完成后检查连接是否正确。

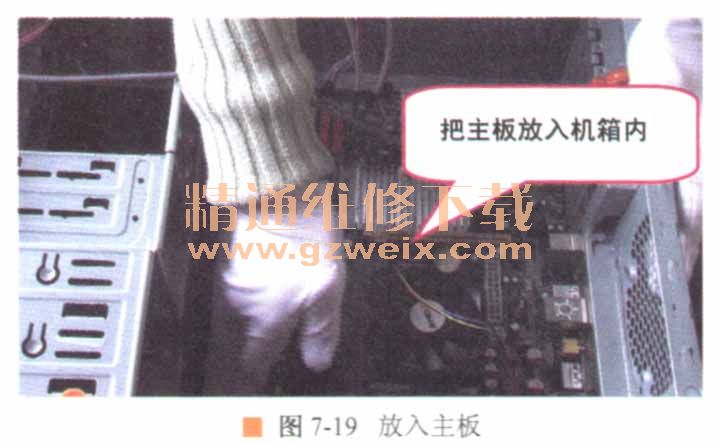

6.将主板安装到机箱内，放入主板时注意尽量避免主板与机箱之间的碰撞，并将主板上的接口与后置挡板上的接口位对齐，如图7-19所示。

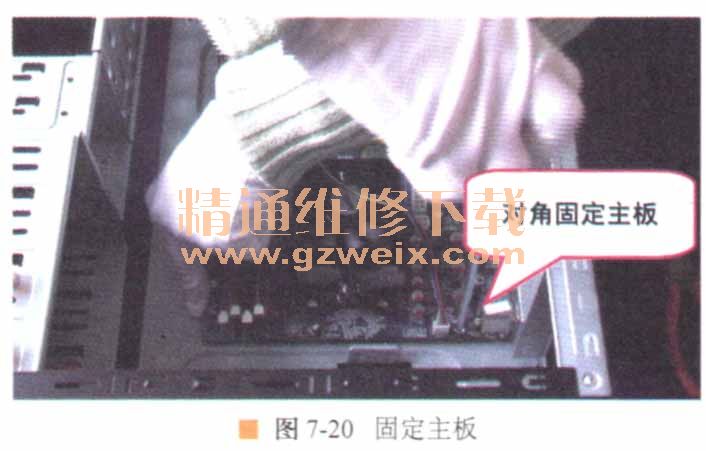

7.将主板固定在机箱内，尽量采用对角固定的方式安装螺钉，不要一次将螺钉拧紧，而应该在主板固定到位后依次拧紧各个螺钉，如图7-20所示。
7.3.4安装光驱、硬盘

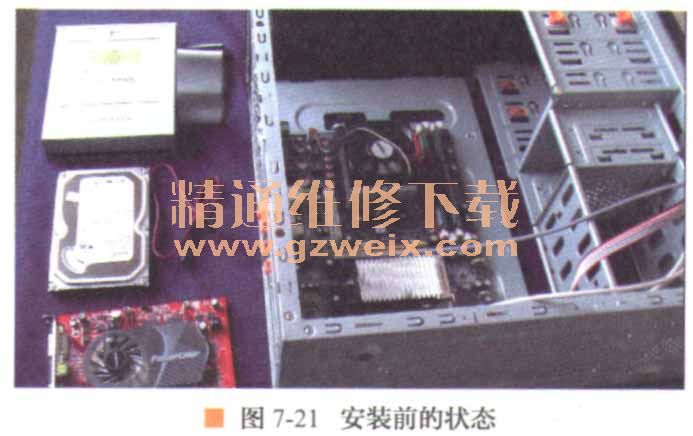

主板安装完成后，继续安装光驱、硬盘，如图7-21所示。
1.安装光驱。

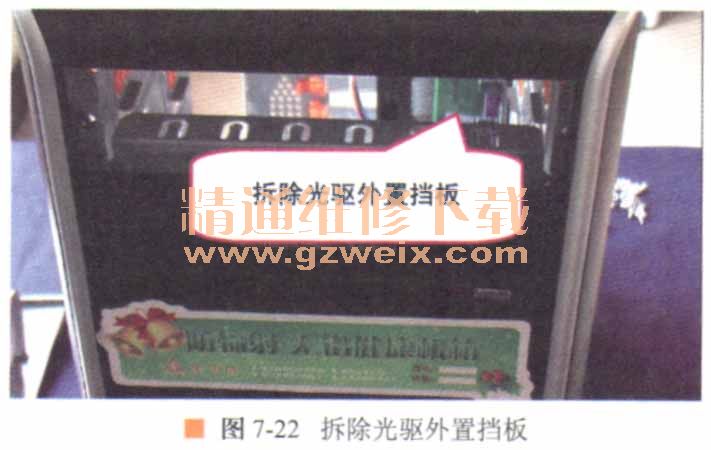

拆除机箱正面的光驱外置挡板，如图7-22所示。
要点提示：不是所有的机箱都是从外部安装光驱的，要依据机箱的结构而定。

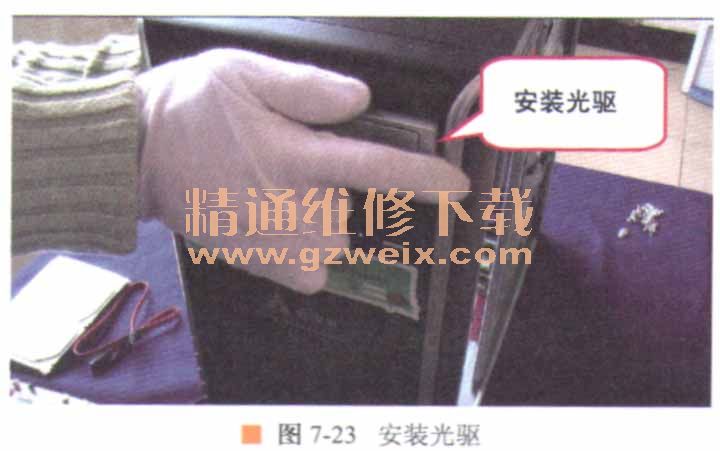

(2）将光驱安装到机箱内，如图7-23所示。

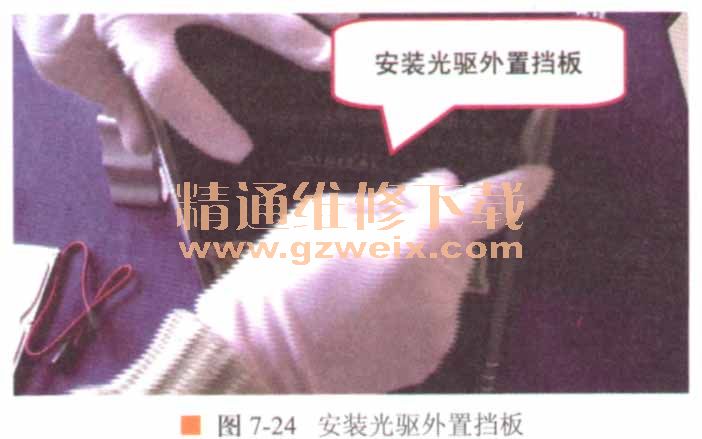

（3)安装机箱正面的光驱外置挡板，如图7-24所示。

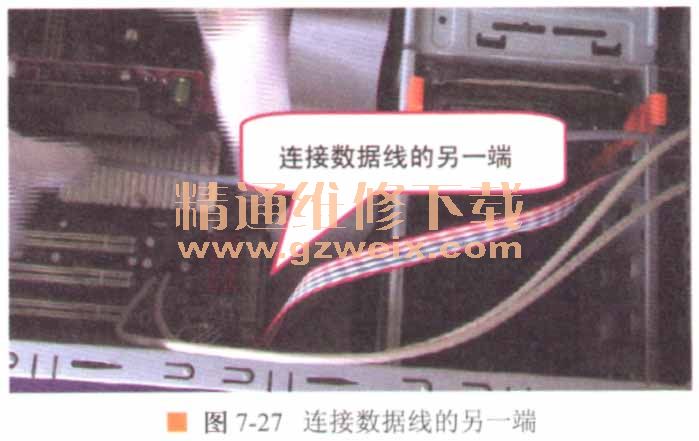

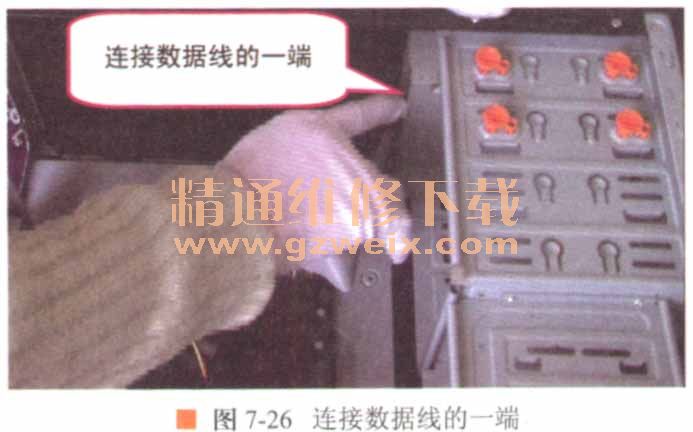

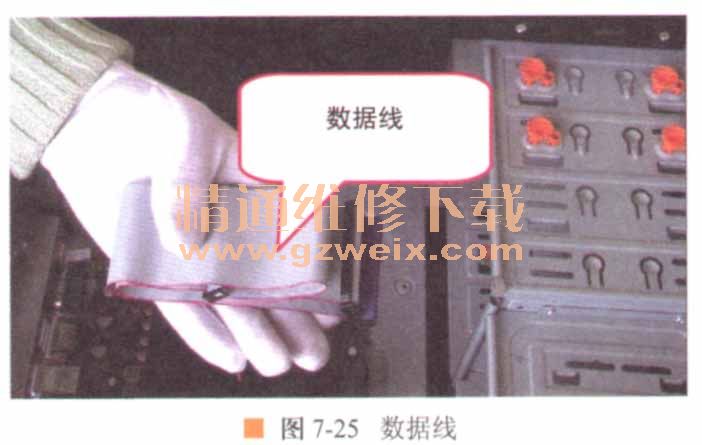

(4）连接光驱与主板之间的数据线。注意数据线上的凸起与光驱和主板上的接口槽吻合，切忌强行插入，否则会导致硬件的损坏，如图7-25、图7-26和图7-27所示。
2．安装硬盘。

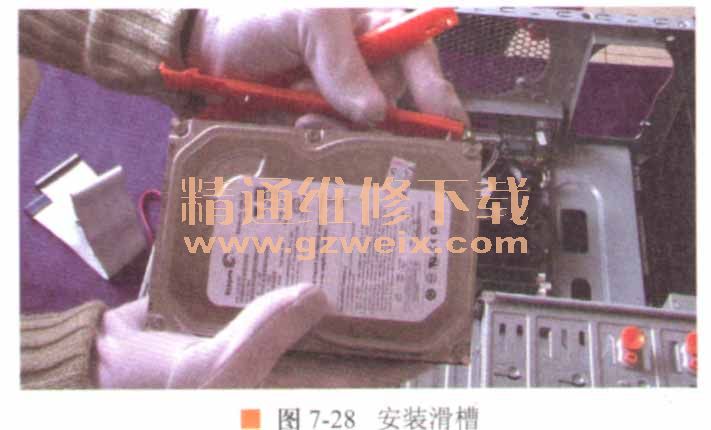

(1)安装硬盘自带的滑槽，如图7-28所示。

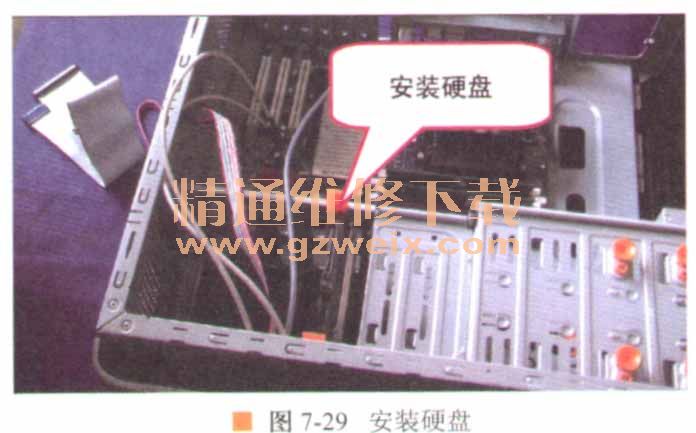

(2）将硬盘安装到机箱内，如图7-29所示。

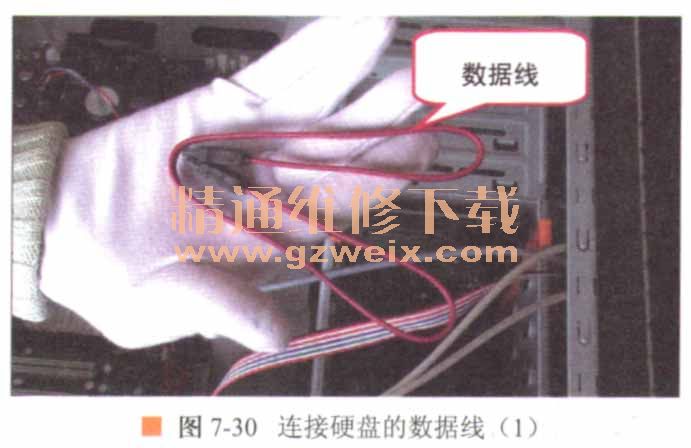

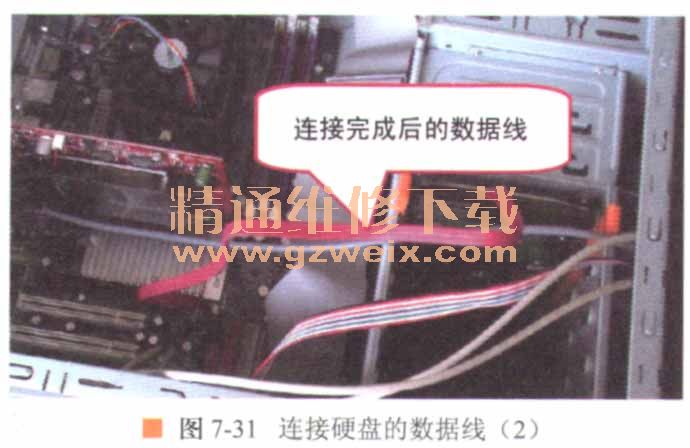

(3)连接硬盘和主板之间的数据线，如图7-30和图7-31所示。
至此，硬盘安装完成。
7.3.5安装显卡
计算机中有许多的适配卡，如显卡、声卡、网卡、MODEM卡、电视卡、SCSI接口卡和IDE接口卡等，它们都是通过主板上的插槽与主板相连接的。其实这些适配卡的安装过程都大同小异，下面将以显卡的安装为例，让读者掌握适配卡的安装方法。

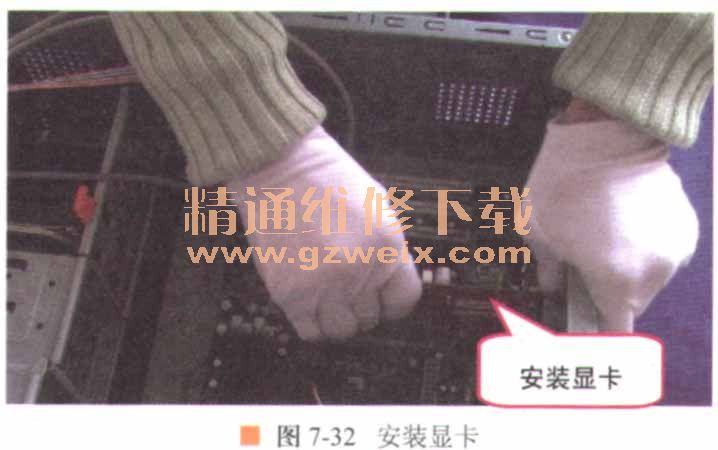

1.将显卡安装到显卡插槽中，并将其接口与机箱后置挡板上的接口位对齐，如图7-32所示。

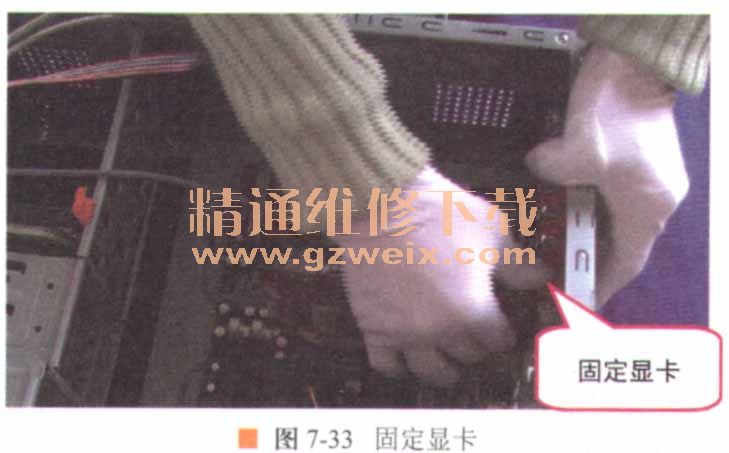

2.固定显卡，如图7-33所示。

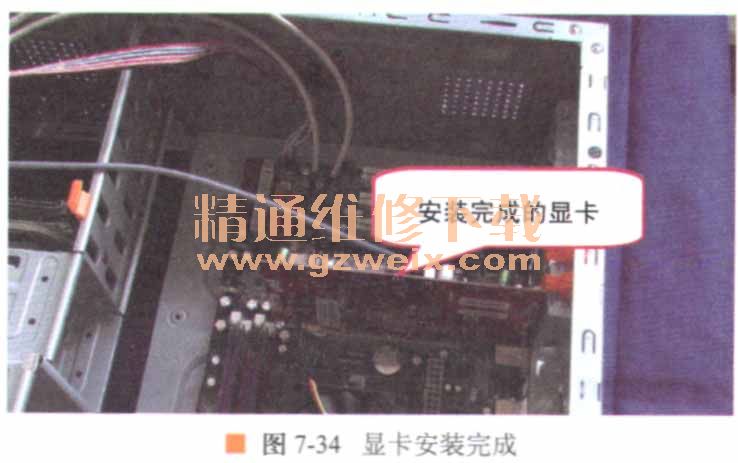

至此，显卡安装完成，如图7-34所示。

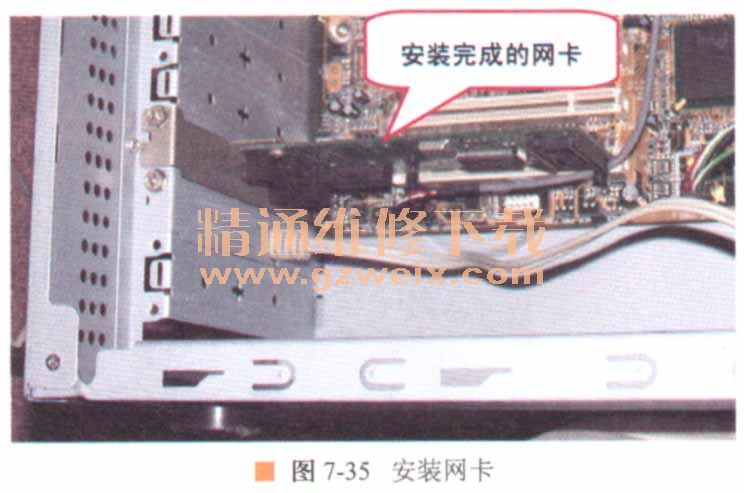

今要点提示：，卡等其他计算机板卡的安装方法与显卡的安装方法基本相同，区别只是安装的插槽不同而已。目前的网卡大多为PCI插槽，图7-35所示为安装完毕的网卡。读者可以参考安装显卡的方法安装网卡。
要点提示：主板上的白色插槽是PCI插槽，还有一个棕色的是AGP插槽，是专门用来插AGP显示卡的。把显示卡以垂直于主板的方向插入AGP插槽中，用力适中并插到底部，以保证卡和插槽接触良好。
7.3.6安装电源

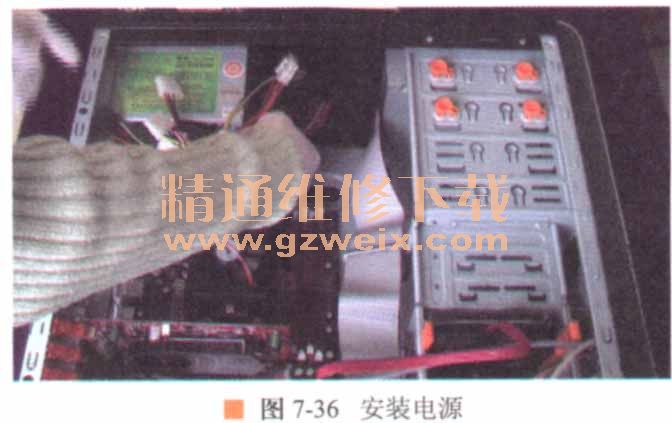

1．将电源放人机箱内，如图7-36所示。

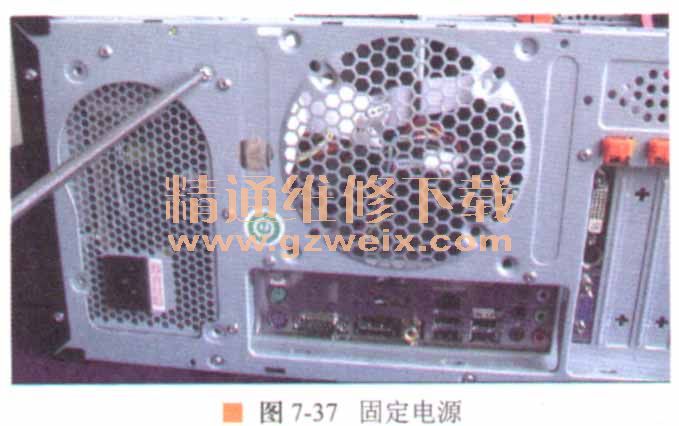

2．用4个螺丝将电源固定在机箱的后面板上，如图7-37所示。

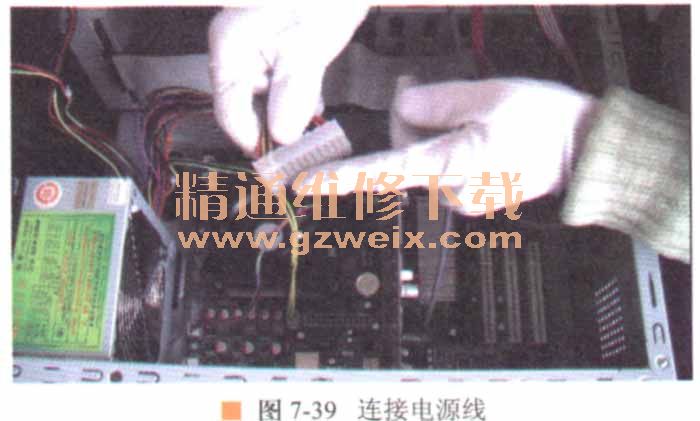

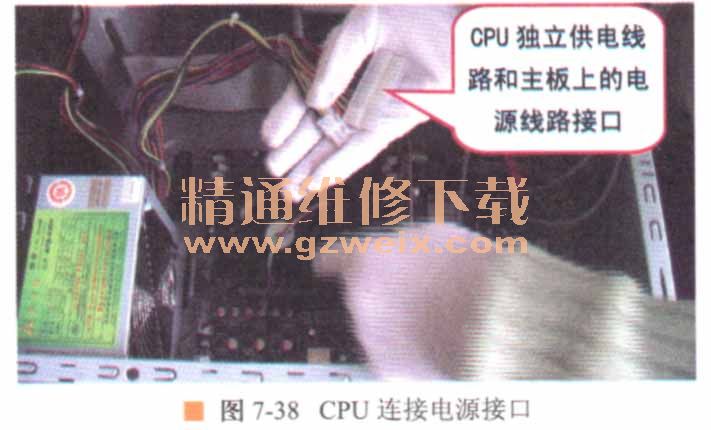

3．连接主板上的CPU独立供电线路和主板上的电源线路，注意电源插座的正反面，如图7-38和图7-39所示。

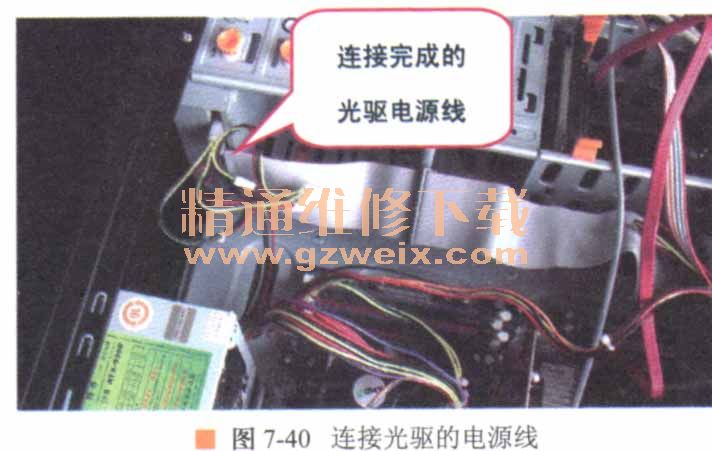

4．连接光驱的电源线，如图7-40所示。

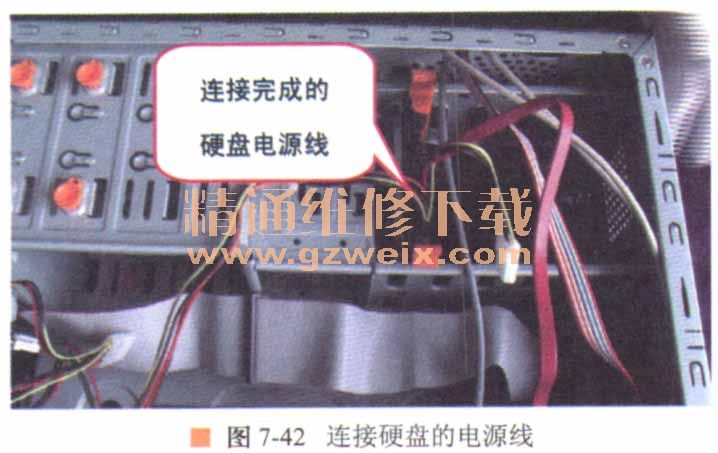

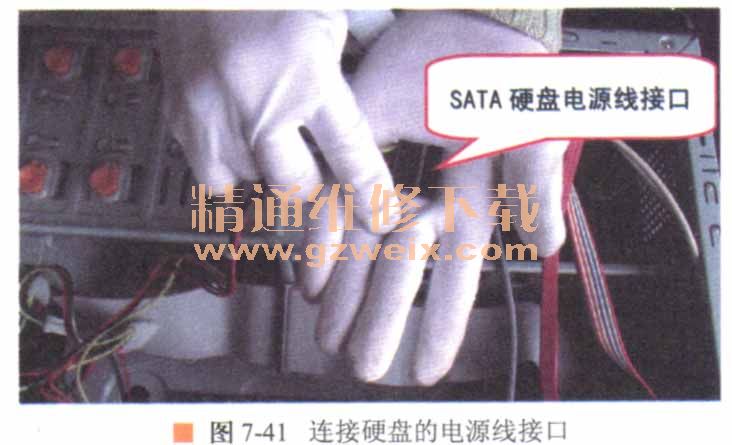

5．连接硬盘的电源线，如图7-41和图7-42所示。
至此，计算机主机安装完成，最终效果如图7-43所示。
