新手学电脑组装与维护
来源:本站整理  作者:佚名  2017-08-27 15:40:22



三、内存插槽

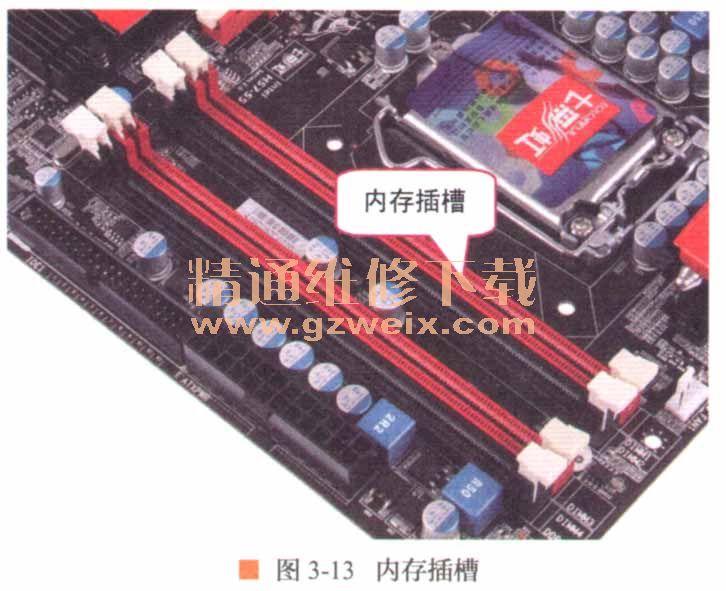

内存插槽用于安装内存,如图3-13所示。

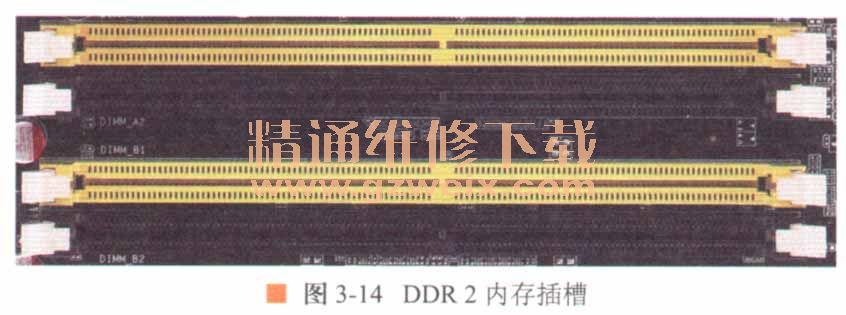

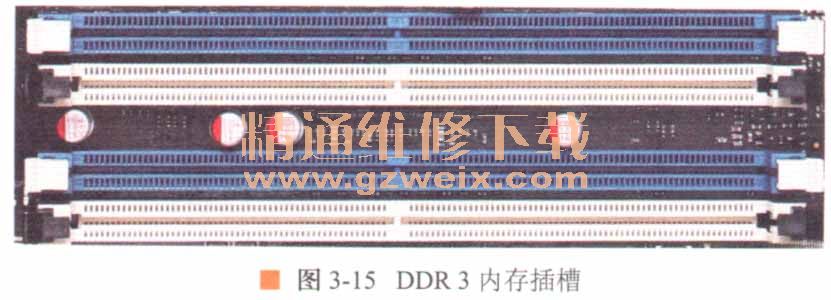

内存种类不同,主板上的内存插槽也不同。目前市场上出售的主流主板大都支持DDR 2或DDR 3内存。两种插槽分别如图3-14和图3-15所示。



要点提示:
安插双内存时,还要注意内存插槽的颜色。只有当两根相同型号的内存都插入同样颜色的两个插槽才能发挥双通道的作用,所以在安插内存时务必要仔细小心。
四、显卡插槽
主板上安插显卡的插槽称为显卡插槽,目前常见的显卡插槽有AGP和PCI Express两种。PCI Express插槽和AGP插槽互不兼容,即这两种类型的显卡不能混用。
(1)AGP显示插槽

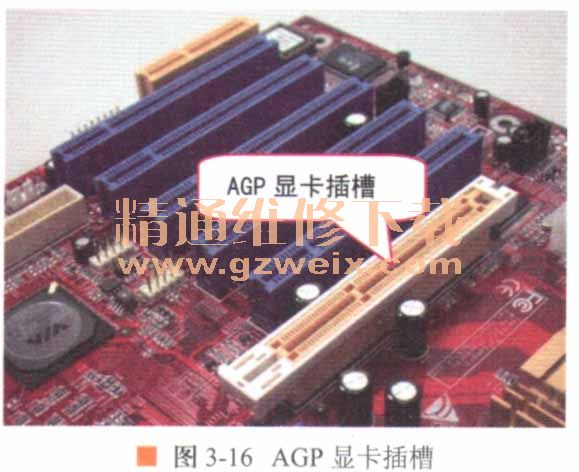

早前的显卡采用AGP插槽。AGP插槽与旁边的白色PCI插槽并不处于同一水平位置,而是内进一些,如图3-16所示。随着显卡速度的提高,AGP插槽已经不能满足显卡传输数据的速度,目前AGP显卡已经被逐渐淘汰,取代它的是PCI Express插槽。

    (2)  PCI Express类型显卡插槽。

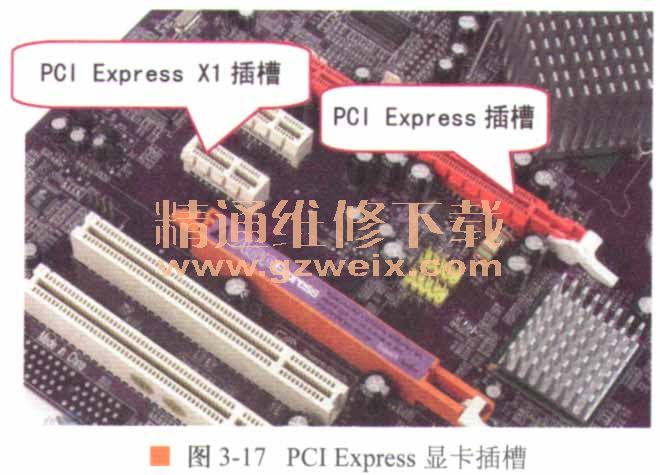

    PCI Express显卡比AGP类型显卡的数据传输速度快,并且在PCI Express插槽的旁边通常还会提供1~2个短的PCI Express X 1插槽,用来安插PCI Express X1的适配卡,如无线网卡等,如图3-17所示。

    由于PCI Express的优势十分明显,现在大多数主板都采用这种显卡插槽。
    五、PCI插槽

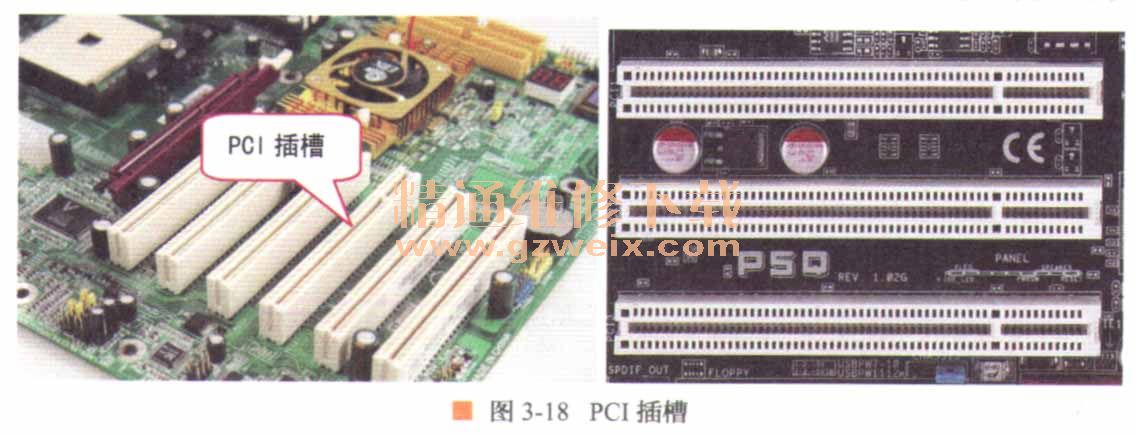

    PCI插槽是主板的主要扩展插槽,通过插接不同的扩展卡可以获得目前电脑能实现的几乎所有的功能,是名副其实的“万用”扩展插槽,其颜色多为白色,位于主板上AGP插槽(或PCIExpress插槽)的下方,如图3-18所示。

    PCI插槽是基于PCI局部总线的扩展插槽,可插接声卡、网卡、内置ADSL Modem、 USB2.0卡、IEEE 13 94卡、IDE接口卡、RAID卡、电视卡、视频采集卡及其他种类繁多的扩展卡。

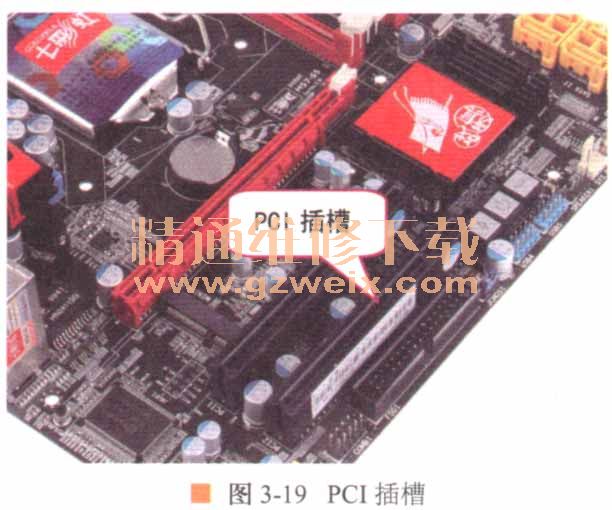

要点提示:主板上的PCI插槽越多,用户可安装的扩展卡就越多。但随着主板的发展,PCI的插槽数量反而有所减少,目前主流主板上的PCI插槽数量一般为2~3个,颜色也不再是单纯的白色,如图3-19所示。

六、外存插槽
外存插槽是指连接外存储设备的接口,用于连接光驱和硬盘等设备。
    (1)  IDE接口。

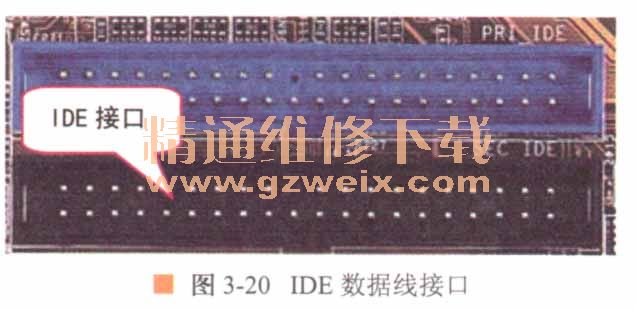

    IDE接口用来连接IDE硬盘或光驱的数据线。目前市场上出售的主板通常都提供两个IDE数据线接口,分别以IDE1(或PRI -IDE)和IDE2(或SEC- IDE)进行标注。图3-20所示为主板上的IDE数据线接口。
要点提示:为了防止融插错连接线插头,部分主板取消了未使用的第20针,形成了不对称的39针IDE接口插座,这样就可以区分连接方向。还有一些主板在插针接口的四周加上围栏,其中一边有一个小缺口,标准的连接线插头只能从一个方向插入,这样也可以避免连接错误。

    (2)  SATA接口。

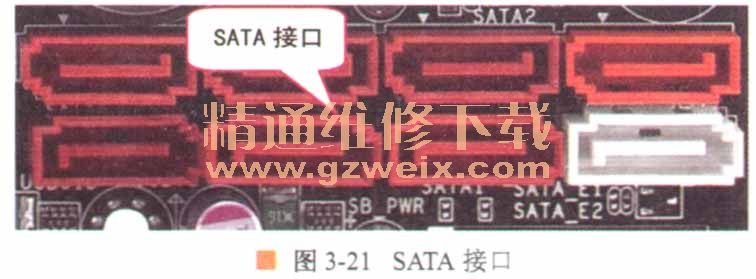

    随着硬盘技术的发展,IDE接口硬盘的输出速度不能满足大数据量的传输,于是串行接口( SATA接口,如图3-21所示)硬盘日渐流行。目前主板上都提供了多个SATA接口。

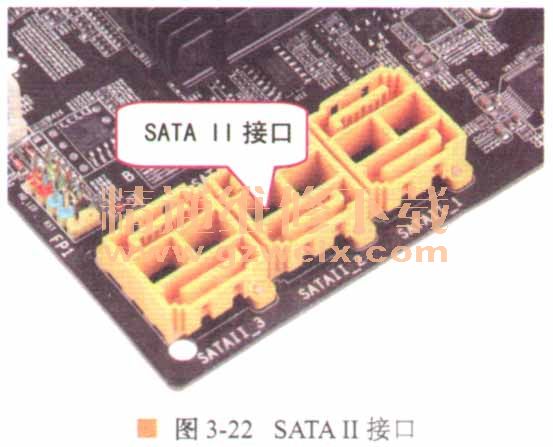

    SATA II是芯片巨头英特尔与硬盘巨头希捷在SATA的基础上发展起来的,其主要特征是外部传输率从SATA的150Mbit/s进一步提高到了300Mbit/s,如图3-22所示。

SATA接口与传统的IDE接口相比具有以下优势。
★可以热插拔,使用十分方便。
★易于连接,布线简单,有利于散热。
★不受主盘和从盘设置的限制,可以连接多块硬盘。
★SATA接口的传输速率更高。

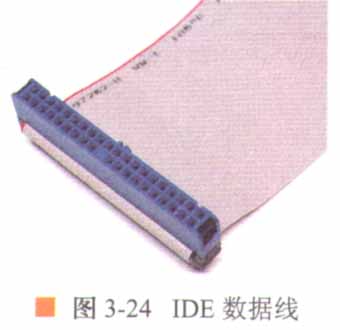

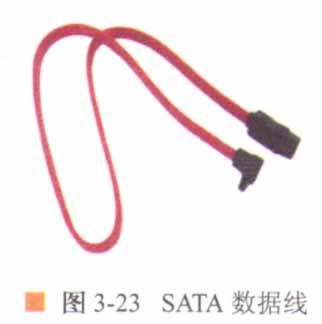

要点提示:由于SATA硬盘的数据线(如图3-23所示)比IDE硬盘的数据线(如图3-24所示)窄很多,因而串行硬盘的接口也更小巧。由于SATA接口的明显优势,IDE接口也开始逐步减少,目前最新的主板上都只有一个IDE接口。
