电脑硬件的电路板都是由不同功能和特性的电子元器件组成的，掌握常见电子元器件好坏的检修方法是学习电脑硬件维修技术的必修课0硬件电路板中的常见电子元器件主要包括电阻器、电容器、电感器、晶体二极管、晶体三极管、场效应管以及稳压器等。

   1 尝判断电阻器的好坏
    电阻器简称电阻，它是对电流流动具有一定阻抗作用的电子元器件，其在各种供电电路和信号电路中都有十分广泛的应用。
    1.1掌握电阻器的基本知识
    电阻器通常使用大写英文字母“R”表示，热敏电阻通常使用大写英文字母“RM”或“JT”等表示；保险电阻通常使用大写英文字母“RX”、“RF”、“FB”、“F”、：FS”、“XD”或“FUSE”等表示；排阻通常使用大写英文字母“RN”、“RP”或“ZR”表示。
    描述电阻器阻值大小的基本单位为欧姆，用Ω表示。此外还有千欧（kΩ）和兆欧（MΩ）两种单位，它们之间的换算关系为1kΩ=1000Ω， 1MΩ=1000Kω。
    电阻器的种类很多，可以根据材料、用途、特性、外观形状等进行分类。
      （1）电阻器根据材料可分为线绕电阻器、膜式电阻器以及碳质电阻器等。
      （2）电阻器根据用途可分为高压电阻器、精密电阻器、高频电阻器、熔断电阻器、大功率电阻器以及热敏电阻器等。
      （3）电阻器根据特性可分为固定电阻器和可变电阻器两大类。固定电阻器是阻值固定不变的电阻器，主要包括碳膜电阻器、碳质电阻器、金属电阻器以及线绕电阻器等。可变电阻是阻值在一定范围内连续可调的电阻器，又称为电位器。
      （4）电阻器根据外观形状可分为柱形电阻器、纽扣电阻器和贴片电阻器等。
在电脑电路板上应用最多的电阻器是贴片电阻器。图1所示为电阻器的电路图形符号，图2所示为电脑电路板上的常见电阻器。

    1.2电阻器在电路中的应用
    电阻器在各种供电电路和信号电路中主要起到保险、信号上拉与下拉、限压、限流以及分压、分流等作用。除此之外，电阻器还可以与其他电子元器件（如电容器、电感器等）构成各种功能电路，完成阻抗匹配、转换、滤波、延迟、振荡等功能。
    在电脑电路中应用的电阻器，比较具有代表性的有保护隔离电路中用于分压的电阻器以及主板供电电路中用于检测的电阻器。

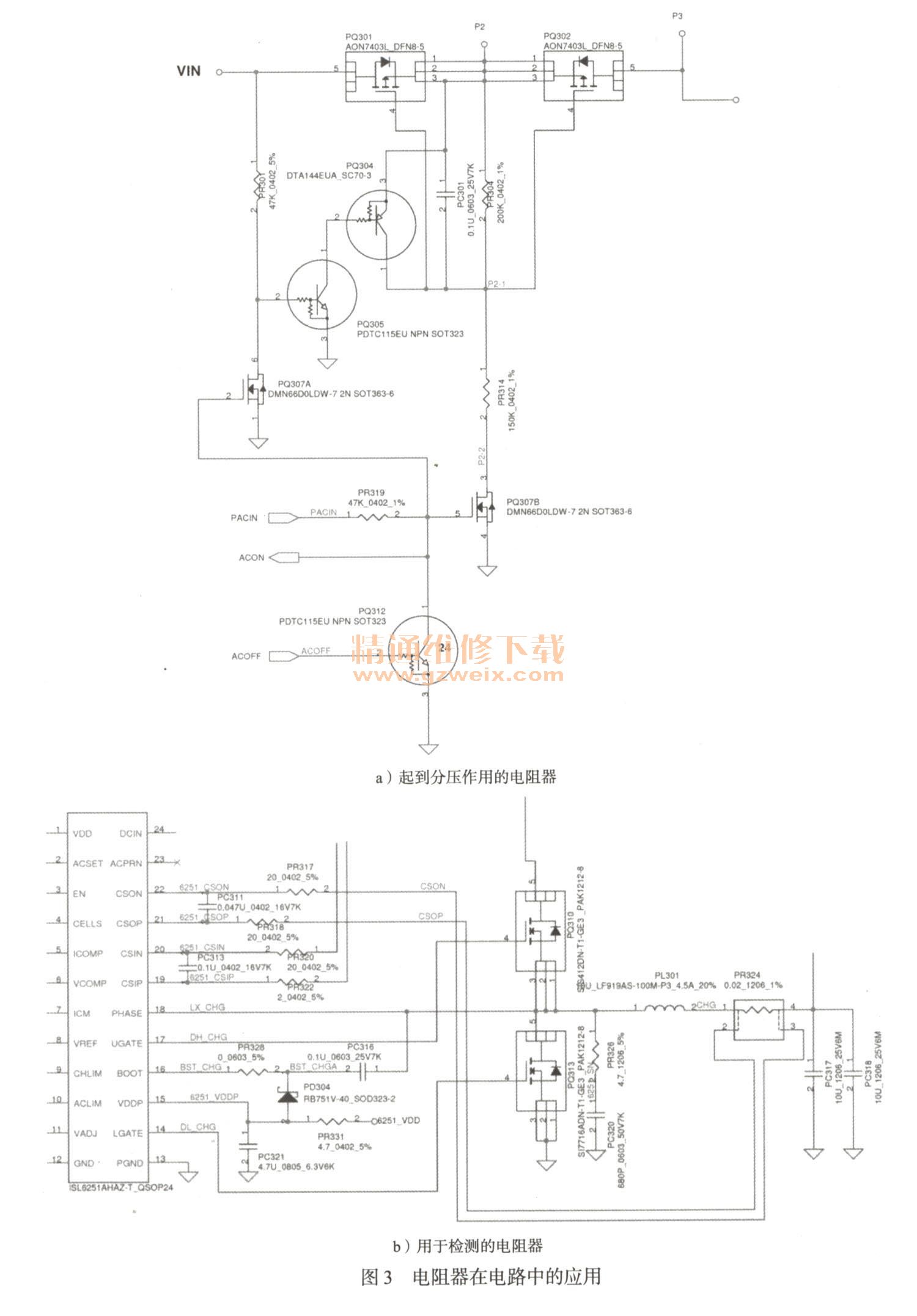

    如图3所示，图3a中的电阻器PR304和电阻器PR314在电路中起到分压作用，经过这两个电阻器的分压作用后，场效应管PQ302导通。

    在图3b中，充电控制芯片ISL6251的第21引脚和第22引脚连接在电阻器PR324两端，从而实现充电控制芯片对可充电电池的充电电流检测。

    1.3电阻器好坏判断怠去与检测实例
    1．电阻器好坏判断方法
    电阻器好坏的检测方法可以分为两种，一种是在路检测，即不需要把电阻器从电路板上拆焊下来，直接进行检测。在路检测电阻器的好处是省时省力，但比较容易出现较大的误差。
    第二种方法是开路检测，即将电阻器从电路板上拆焊下来后进行检测，开路检测比较费时费力，但是检测结果比较精准。
    在电脑检修过程中，电阻器通常使用万用表进行检测。
    日常使用的万用表都有专用的电阻档进行电子元器件阻值的测量，电阻器的检测，通常就是检测其自身阻值是否正常，从而判断其好坏。在路检测电阻器时，最好使用数字万用表进行检测，当检测出的阻值等于或稍小于被测电阻器的标称阻值时，说明被测电阻器基本正常。
    使用数字万用表检测电阻器的基本方法如下：
    1．选用数字万用表的电阻档，根据被测电阻器的阻值大小选择合适的量程，如果不知道电阻器的阻值，应从最大量程处开始逐渐向小量程进行切换，直到能够精确地测出被测电阻器的阻值为止。
    2．在调试好数字万用表之后，将数字万用表的红色表笔和黑色表笔分别接在被测电阻器的两端。通常情况下，为了保证测试结果的准确性，需要交换表笔再测试一次。
    3．如果数字万用表的显示屏显示的数值等于或稍小于被测电阻器的标称阻值，则说明被测电阻器基本正常。
    4．如果数字万用表的显示屏显示的数值远远小于或大于被测电阻器的标称阻值或为0，则说明被测电阻器已经损坏，或存在开焊、虚焊等问题，需要对其进行加焊或更换处理。
     图4所示为电阻器检测的实物图。

    2．贴片电阻检测实例
    贴片电阻器在检测时主要分为两种方法，一种是在路检测，一种是开路检测，这一点和柱形电阻器很像。但实际操作时，一般都是采用在路检测，只有在采用在路检测无法判断其好坏时才采用开路检测。
    贴片电阻器的在路测量方法如下：

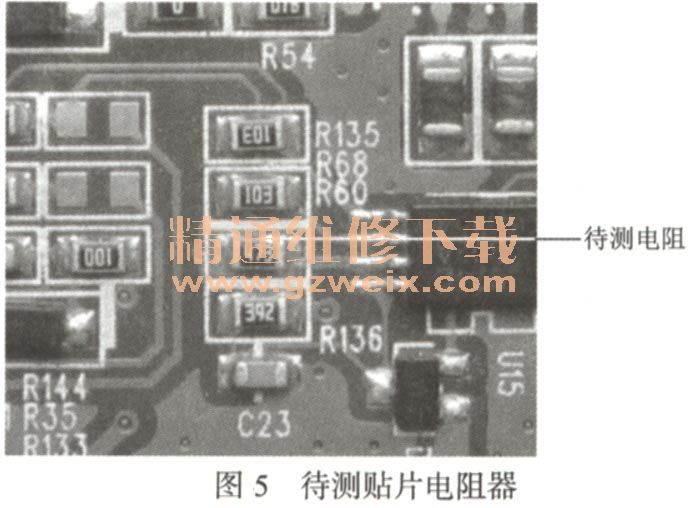

    1．采用在路检测方法检测贴片电阻器时，首先要将电阻器所在电路板的供电电源断开，对贴片电阻器进行观察，如果有明显的烧焦、虚焊等情况，基本上可以锁定故障了。接着根据贴片电阻的标称电阻读出电阻器的阻值。如图5所示，本次测量的贴片电阻标称为473，即它的阻值为47kΩ。

    2．清理待测电阻器各引脚的灰土，如图6所示。如果有锈渍也可以用细砂纸打磨一下，否则会影响检测结果。如果问题不大，用纸巾轻轻擦拭即可，但擦拭时不可太过用力，以免损坏器件。

    3．清洁完毕之后就可以开始测量了，根据贴片电阻器的标称阻值调节万用表的量程。本次被测贴片电阻器的标称阻值为47 kΩ，根据需要将量程选择在200k Ω，并将黑色表笔插进COM孔，红色表笔插进VΩ孔，如图7所示。
