4 判断晶体二极管的好坏
晶体二极管（简称二极管）是利用半导体材料硅或锗制成的一种电子元器件，其在电脑中有着十分广泛的应用。
4.1掌握晶体二极管的基本知识
晶体二极管由P型半导体和N型半导体构成，P型半导体和N型半导体相交形成PN结。
晶体二极管的结构特点使其在正向电压的作用下导通电阻极小，而在反向电压的作用下导通电阻极大或无穷大，这也是晶体二极管最重要的特性—单向导电性。
制作晶体二极管的材料硅和锗在物理参数上有所不同，比较明显的区别是硅管的导通压降通常为0.7V左右，锗管的导通压降通常为0.3V左右。
晶体二极管按照构成材料主要分为锗管和硅管两大类。两者之间的区别是，锗管的正向压降比硅管小，锗管的反向漏电流比硅管大。
晶体二极管按照用途主要分为检波二极管、整流二极管、开关二极管、稳压二极管以及光电二极管、发光二极管等。
晶体二极管通常使用英文大写字母“D”表示，其常用图形符号如图35所示。电脑上常见的晶体二极管如图36所示。
4.2晶体二极管在电路中的应用

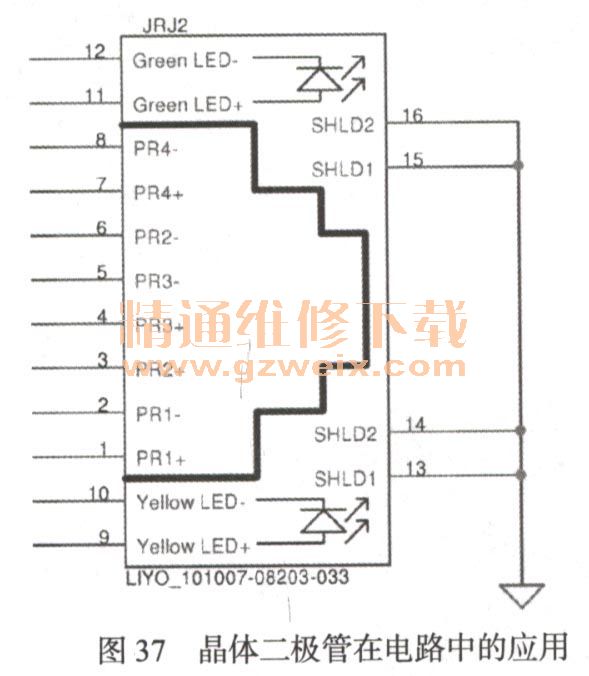

晶体二极管根据不同种类，在电路中主要起稳压、降压作用以及作为指示灯之用等，如图37所示，应用于网络接口中的发光二极管主要起指示作用。
4.3晶体二极管好坏判断方法与检测实例
1．晶体二极管好坏判断方法
根据晶体二极管的单向导电性，用户很容易对晶体二极管的好坏作出判断。
通常，在检测晶体二极管时，首先要辨别出被测晶体二极管的正极。一般可以根据晶体二极管外壳上的符号标记来辨别，例如一些晶体二极管的负极会使用色环表示出来，还有一些晶体二极管使用字母P标注正极。如果不能通过外观判断出被测晶体二极管的正、负极，直接测量也是可以的。
使用数字万用表检测晶体二极管的具体方法如下：
1．将数字万用表的量程选择开关扭转至二极管档，将数字万用表的红色表笔接被测晶体二极管的正极，黑色表笔接被测晶体二极管的负极。
2．如果被测晶体二极管正向导通，数字万用表显示的是被测晶体二极管的正向导通压降，其单位为 MV。

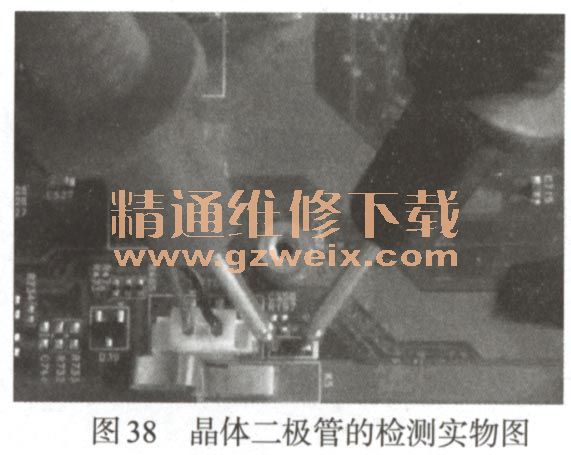

3．性能良好的硅管正向导通压降应在400～800mV之间，性能良好的锗管正向导通压降应在200～300mV之间。图38所示为晶体二极管的检测实物图。
2．晶体二极管好坏检测实例

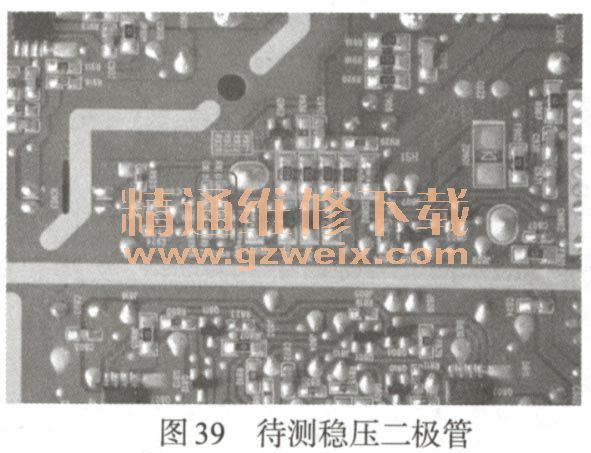

1．首先将待测稳压二极管的电源断开，然后对待测稳压二极管进行观察，看待测稳压二极管是否损坏，有无烧焦、虚焊等情况。如果有，表明稳压二极管已经损坏。本次待测的稳压二极管如图39所示，其外形完好，没有明显的物理损坏。

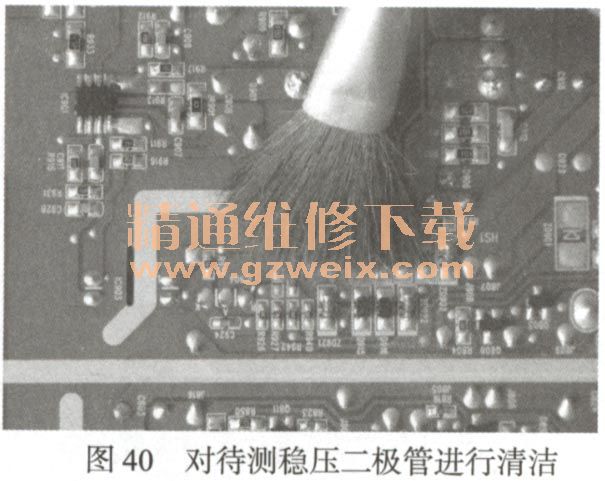

2．为使测量的结果更加准确，用一个小毛刷清洁稳压二极管的两端，去除两端引脚下的污物，如图40所示，以避免因油污的隔离作用使表笔与引脚间的接触不实从而影响测量结果。

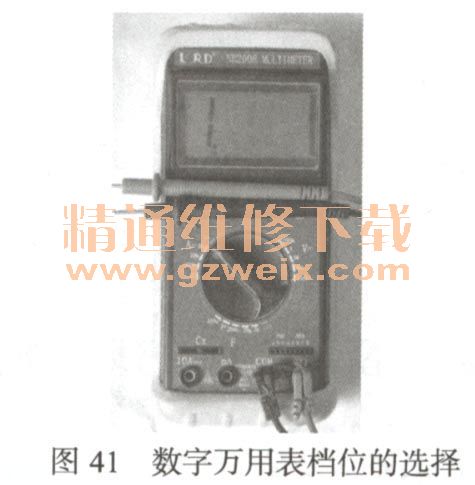

3．清洁完毕之后选择数字万用表的“二极管”档，如图41所示。

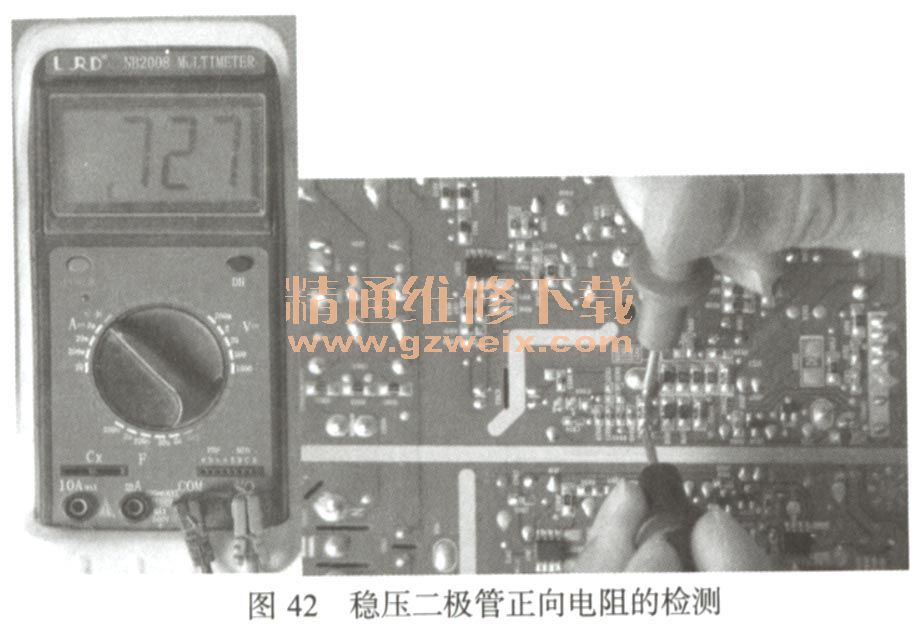

4将数字万用表的两支表笔分别接待测稳压二极管的两极，测出一个固定阻值，如图42所示。

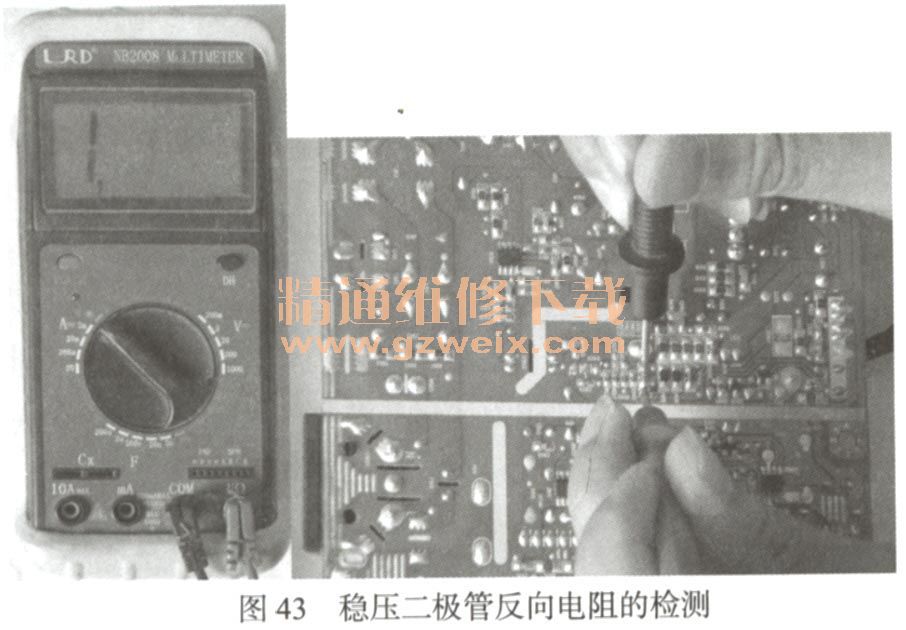

5.交换两支表笔再测一次，如图43所示，发现读数为无穷大。
在两次检测中，出现固定电阻的那一组的接法为正向接法（红色表笔所接的是万用表的正极），经检测待测稳压二极管的正向电阻为一个固定电阻值，反向电阻为无穷大。因此，该稳压二极管的功能基本正常。
如果待测稳压二极管的正向阻值和反向阻值均为无穷大，则二极管很可能有断路故障；如果测得稳压二极管的正向阻值和反向阻值都接近于0，则二极管已被击穿短路；如果测得稳压二极管的正向阻值和反向阻值相差不大，则说明二极管已经失去了单向导电性或单向导电性不良。
