2．正时链单元安装步骤
    图9中为已安装的部件，正时链条和相对应链轮匹配标记之间的关系。

    1）按以下步骤安装与曲轴链轮和油泵驱动相关的部件：

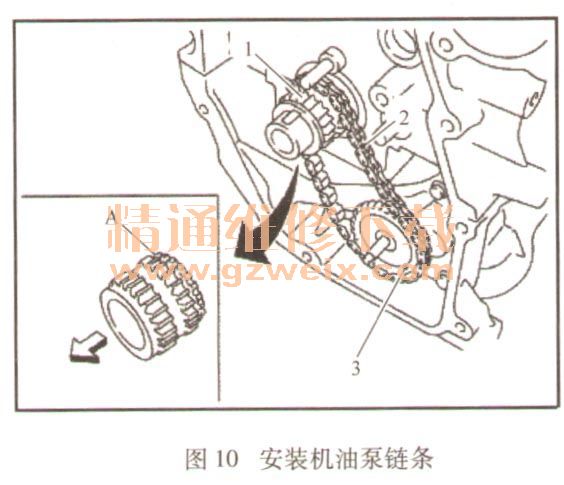

    ①同时安装曲轴链轮1，油泵驱动链条2和油泵链轮1。安装曲轴链轮，使其无效齿轮部分A朝向发动机背面，见图10。安装油泵链轮，使它的凸起面朝向发动机前方。与油泵驱动相关的零件上没有匹配标记。

    ②用TORX套筒固定油泵轴的顶部（尺寸：E8），然后拧紧油泵链轮螺母。

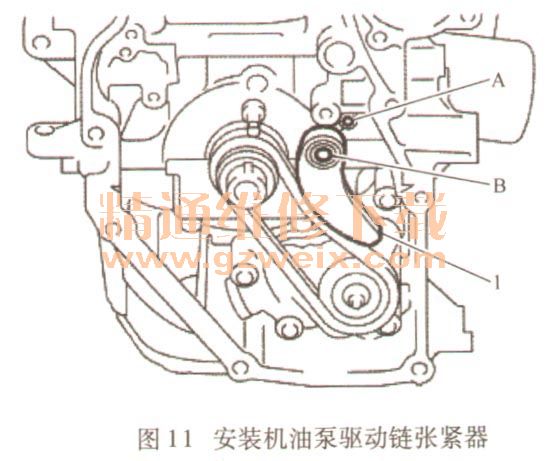

    ③安装机油泵驱动链条张紧器1。将弹簧装入缸体前侧表面的固定孔A的同时，将本体插入轴B内，见图11。安装后检查张力是否施加在油泵驱动链条上。

    2）按以下步骤安装正时链条。
    对齐每个链轮和正时链条上的匹配标记来进行安装。如果匹配标记没有对齐，请稍微转动凸轮轴来修正位置。
    注意：在匹配标记对齐后，请用手扶住使它们保持对齐，见图12。为避免错齿，在前盖安装前，切勿转动曲轴和凸轮轴。

    3）安装正时链条张紧侧链条导轨和正时链条松弛侧链条导轨。

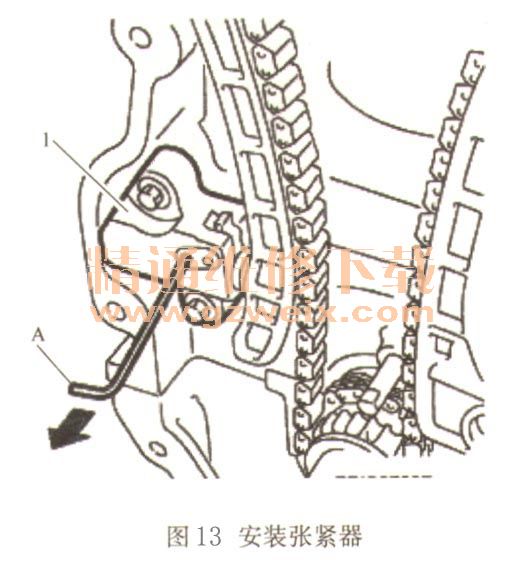

    4）安装正时链条张紧器1。使用限位销A将柱塞固定在完全压缩的位置，然后安装。安装正时链条张紧器后，用力拉出限位销，见图13。

    5）再次检查正时链条和每个链轮的匹配标记位置。
    6）将前油封安装到前盖上。
    7）按以下步骤安装前盖：

    ①使用胶管挤压器（通用维修工具）以连续点状的方式涂抹液态密封胶到前盖上。涂抹正品密封胶（TB1217H）或同等产品。

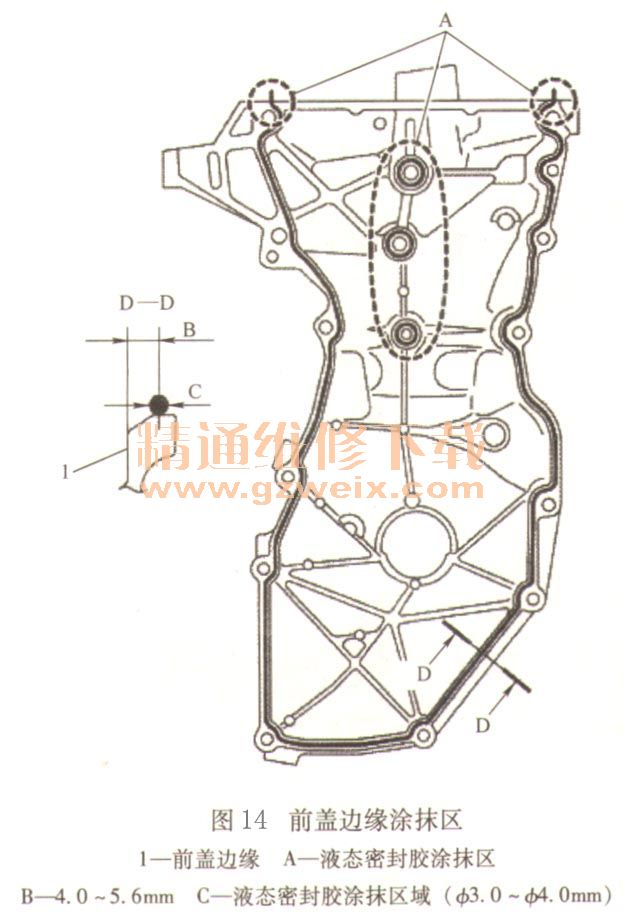

    ②使用胶管挤压器（通用维修工具）以连续点状的方式涂抹液态密封胶到前盖上，如图14所示。涂抹原厂密封胶（TB1217H）或同等产品。

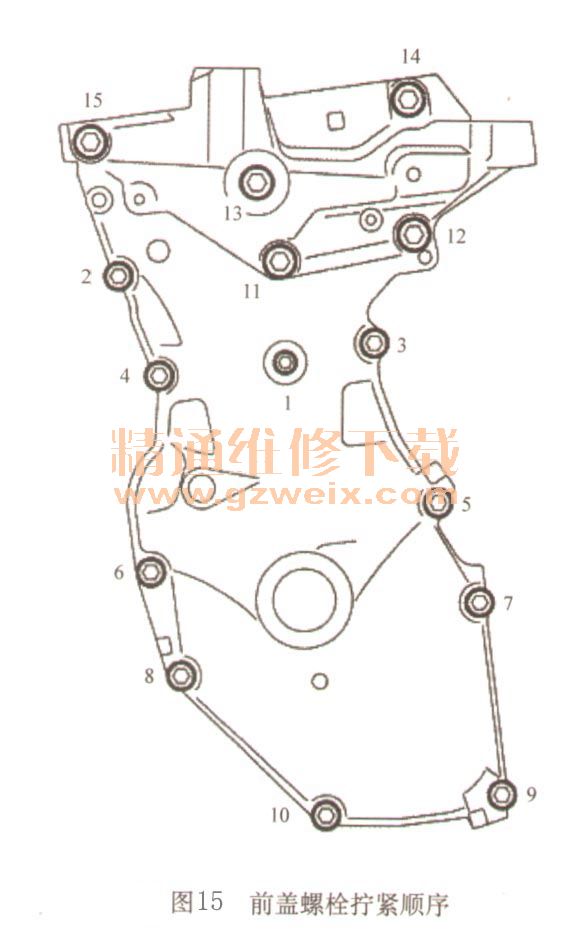

    ③按如图15所示的数字顺序拧紧螺栓。

    ④拧紧所有螺栓后，按图15所示中1～15的顺序将螺栓再次拧紧至规定力矩。注意务必将溢出到表面的过多液态密封胶擦干净。
    8）通过对齐曲轴链轮键插入曲轴带轮。
    在以塑料锤装上曲轴带轮时，请轻敲它的中心部位（非四周位置）。注意安装时请保护前油封唇缘部分避免任何损坏。
    9）按以下步骤拧紧曲轴带轮螺栓：用带轮固定器（通用维修工具）固定曲轴带轮，并拧紧曲轴带轮螺栓。
    ①在曲轴带轮螺栓的螺纹和座面上涂抹新的发动机机油。
    ②拧紧曲轴带轮螺栓。力矩：35. 0N·m。

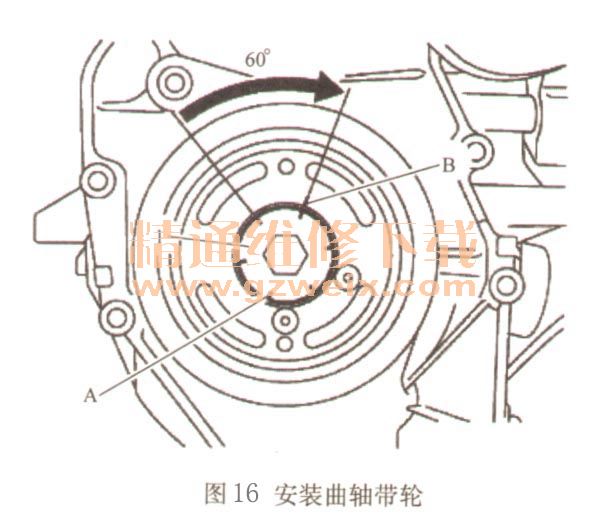

    ③在曲轴带轮上作一个油漆记号B，使其对齐曲轴带轮螺栓凸缘1上六个容易识别的角度标记A中的任一个，见图16。

    ④再顺时针旋转60°（固定角度拧紧）。移动一个角度标记来检查拧紧角度。
    10）用手顺时针旋转，检查曲轴是否可灵活转动。
    11）按照与拆卸相反的顺序安装。

相关资料：2016年东风日产新轩逸原厂维修手册
