2．正时链单元安装
    1）如图5所示，曲轴的定位销设置在约距垂直中心线3。的位置。

    2）对齐曲轴链轮正时标记和气缸盖的上表面，将1号气缸设置在TDC位置。

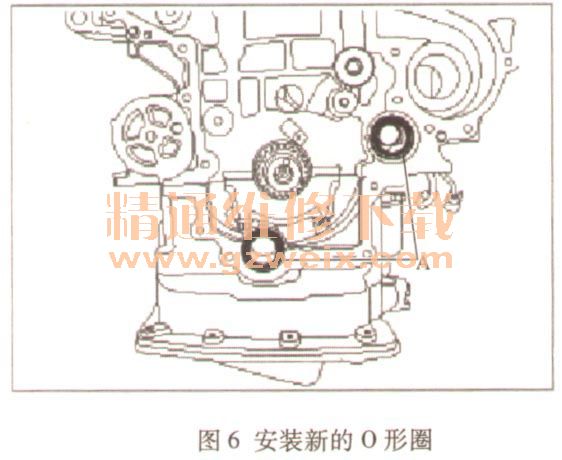

    3）安装新O形圈A，位置见图6。

    4）安装正时链条导轨A和正时链条B，见图7。规定力矩：9.8～11. 8N·m。安装正时链时，对齐链轮和链条的正时标记。安装顺序：曲轴链轮→正时链导轨→进气凸轮轴链轮→排气凸轮轴链轮。

    5）安装链条张紧器臂。规定力矩：9.8～11 ．8N·m。

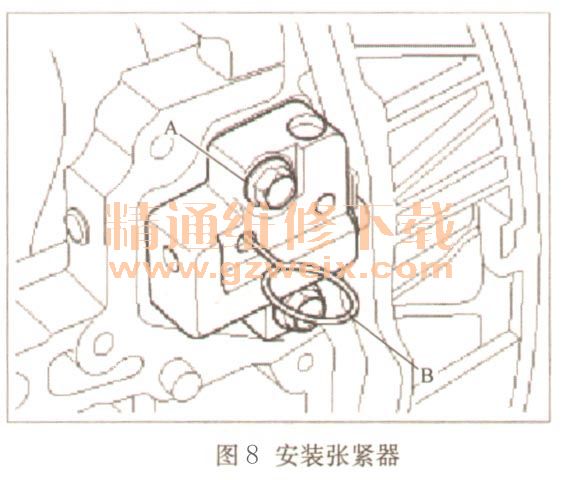

    6）安装液压张紧器A，拆卸销（B），见图8。规定力矩：9.8～11. 8N·m。重新检查曲轴和凸轮轴上的上止点（TDC）标记。

    7）安装正时链条盖。
