2010～2011年奥迪A6L 2.7T CANA柴油发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-02-21 09:27:03

    1．正时链单元部件分解

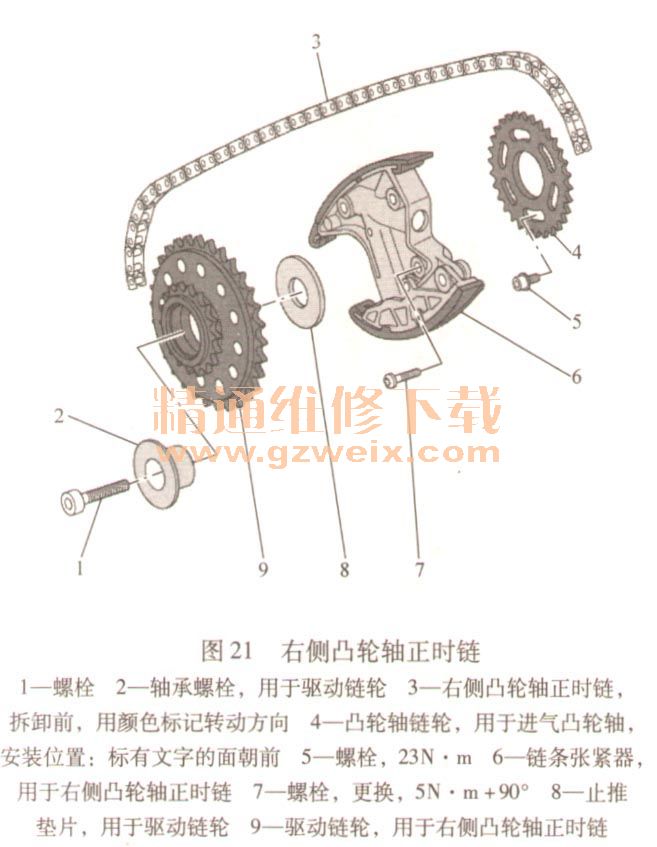

    发动机正时链单元部件如图17、图 20、图21、图22、图23所示。

    更换正时链左侧盖板的螺栓，参见图18、图19。

    将螺栓1-4分4步如下拧紧：
    1）将螺栓1-3用5N·m的力矩以交叉方式预紧。
    2）将螺栓4用8N·m的力矩拧紧。
    3）将螺栓1-3用8N·m的力矩以交叉方式拧紧。
    4）将螺栓1-4以交叉方式继续转动90°。
    正时链右侧盖板对应位置螺栓拧紧力矩和拧紧顺序和左侧相同。
    按如下方式分3步拧紧正时链下部盖板的螺栓1-9;
    1）将螺栓1 -9沿对角从内向外用5N·m的力矩预紧。
    2）将螺栓1 -7沿对角从内向外用9N "m的力矩拧紧。
    3）将螺栓8和9用23N·m的力矩拧紧。
