（六）调整左侧凸轮轴的配气相位
   （1）需要的专用工具：00 9 120、118 570、119190、11 9 890、119891、119892、119893和n 9 894。调整装置上的中心螺栓只可用专用工具119890松开。正时机构有损坏危险。如果无V安装专用工具119890，则在松开中心螺栓时必匆固定相应凸轮轴的六角段（汽缸5-8侧）。
   （2）需要的准备工作。
    ①拆下左正时齿轮箱盖。
    ②检查左侧凸轮轴的配气相位。
   （3）拆卸方法。

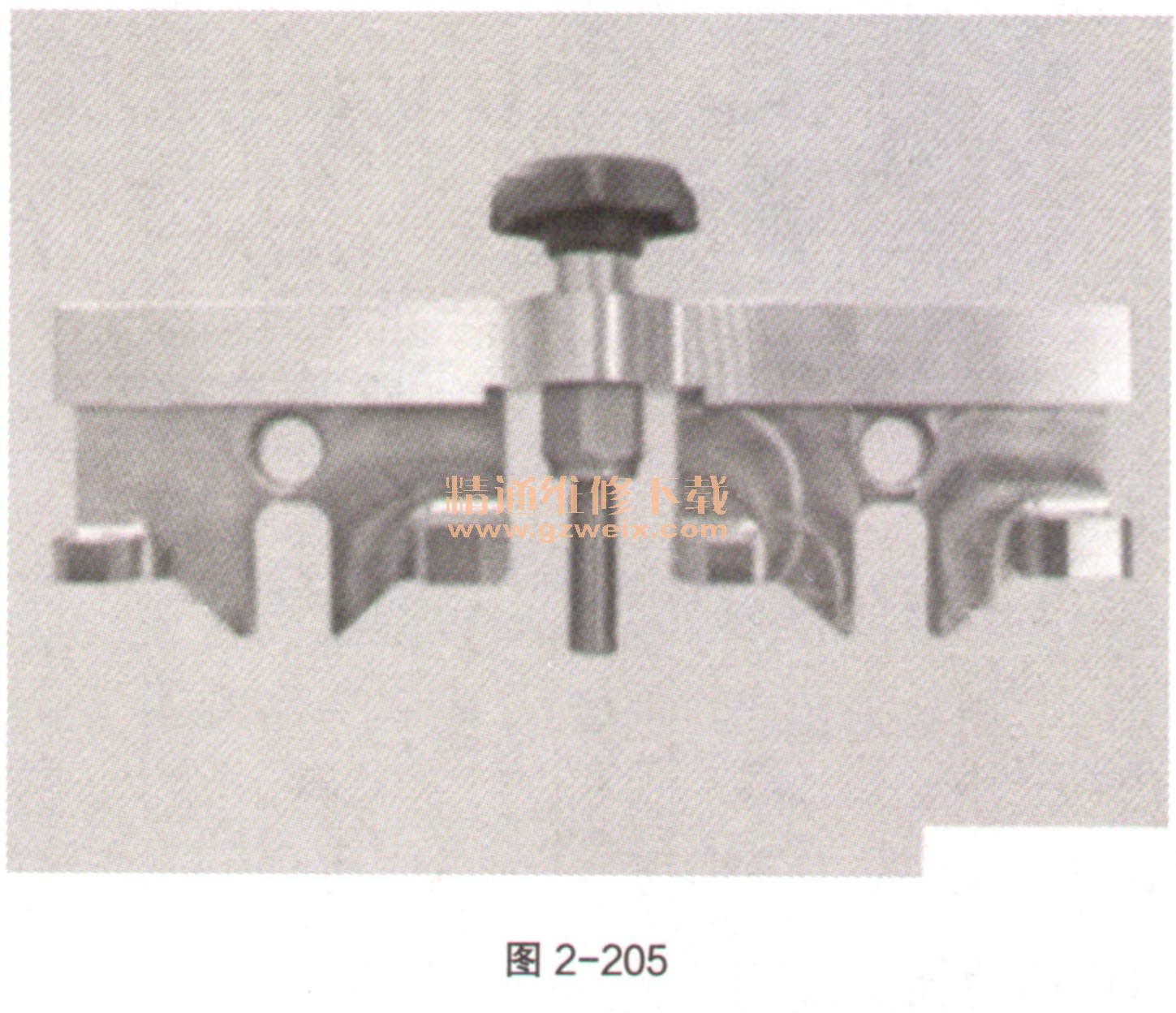

    ①准备用于固定凸轮轴的专用工具组119 890、如图2-205。专用工具11 9 891滚花螺栓。专用工具119892压板。专用工具119893进气和排气巴轮轴的卡规。专用工具119894定位隔块。

    ②如果无法安装专用工具119890，则在松开中心螺栓时必须固定相应凸轮轴的六角段。松开进气和排气调整装置的中心螺栓（如图2-206中1和2）。松开后更换中心螺栓。

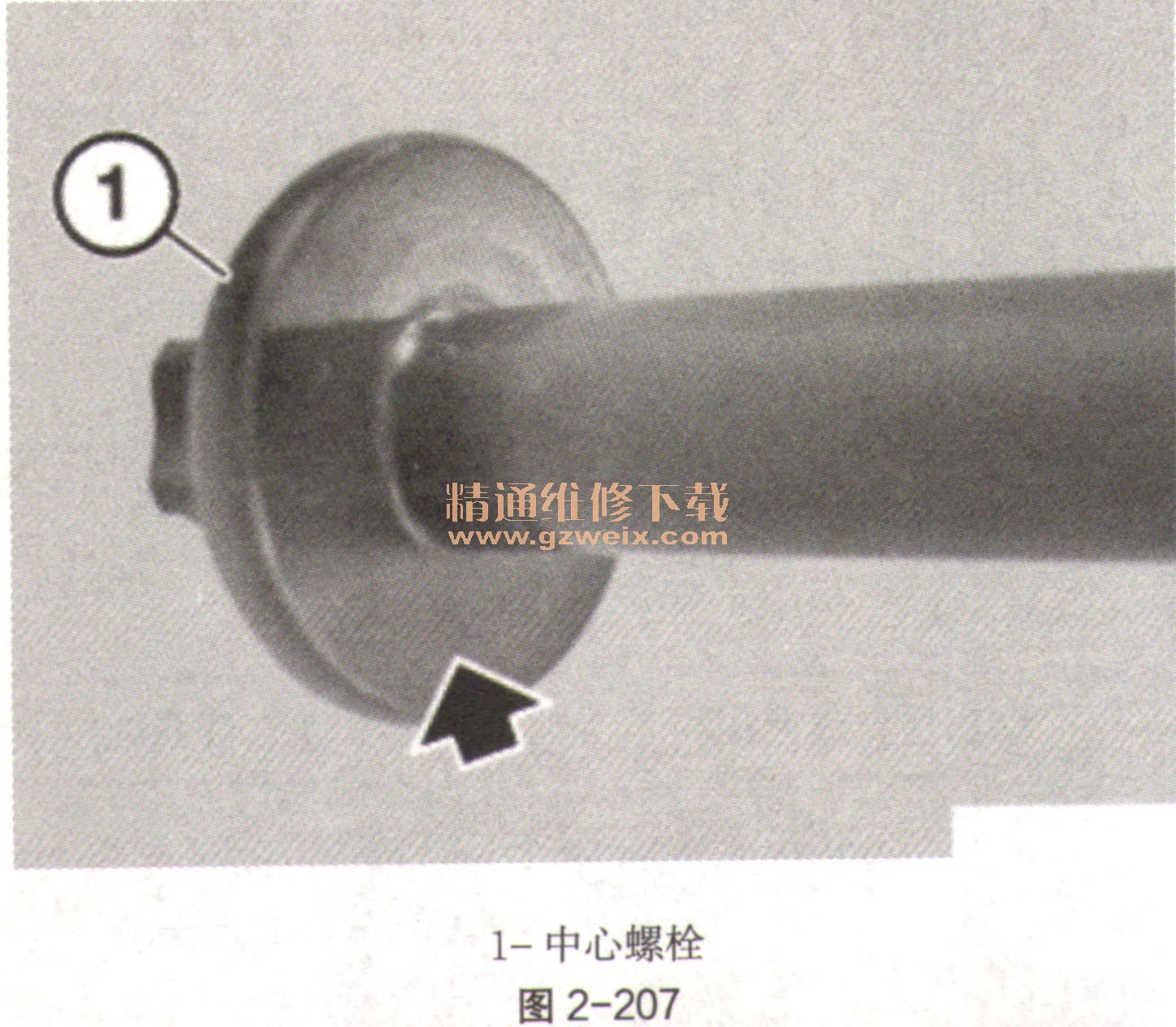

    ③检查中心螺栓（如图2-207中1）螺栓头是否有油脂（参见箭头）。如果在中心螺栓头上识别不到油脂，则出于安全方面考虑必须更换调整装置。为新的中心螺栓在接触面涂上铜涂料。

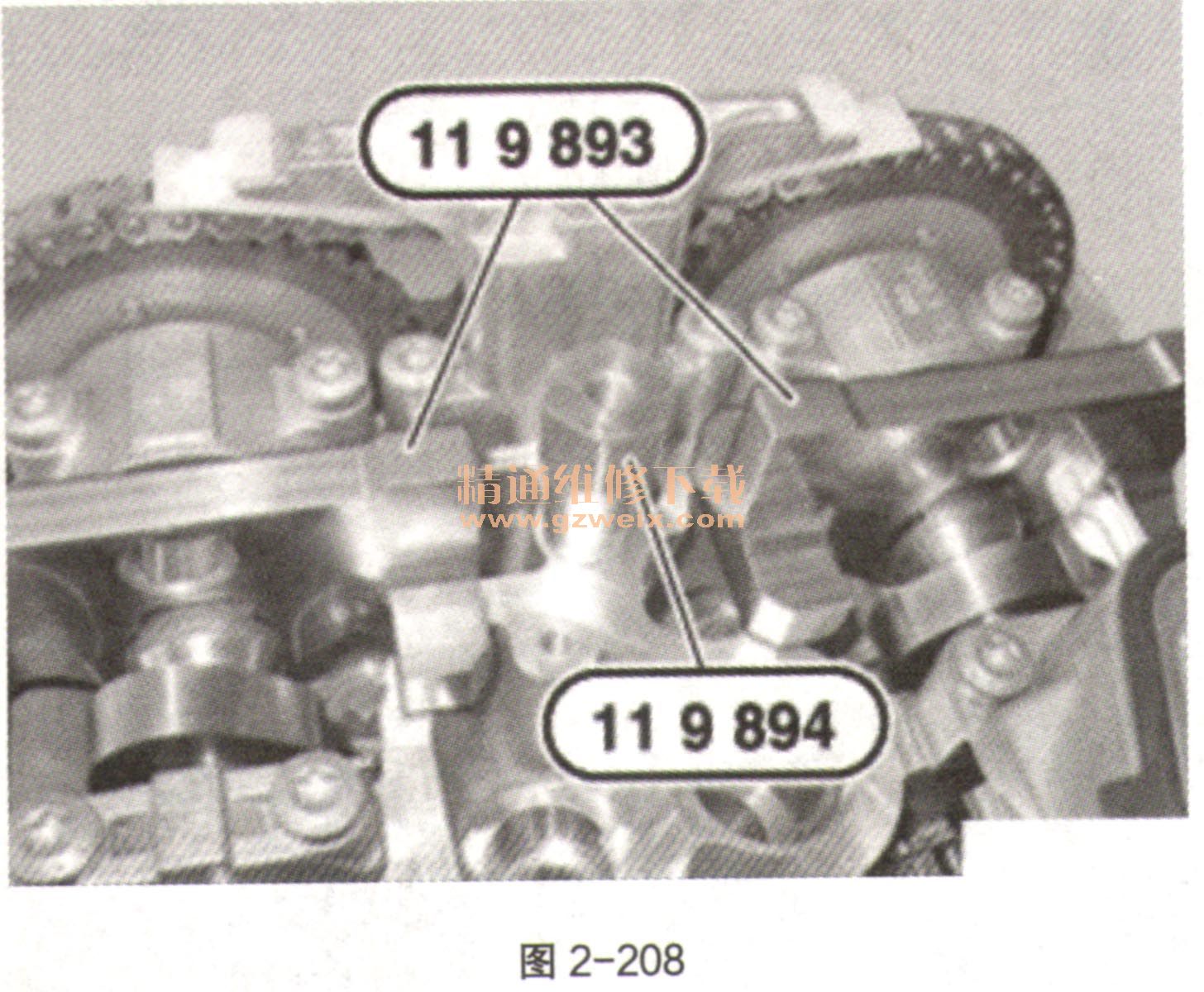

    ④将专用工具119893安装到进气凸轮轴上和排气凸轮轴上，如图2-208。专用工具119893必须无间隙地安装在汽缸盖上，如有必要，在六角段上调整凸轮轴。将专用工具119 894旋入汽缸盖中。

    ⑤将专用工具119 892定位到专用工具119 893上，如图2-209。用专用工具119891固定2个专用工具119 893。手动拧紧专用工具119891。

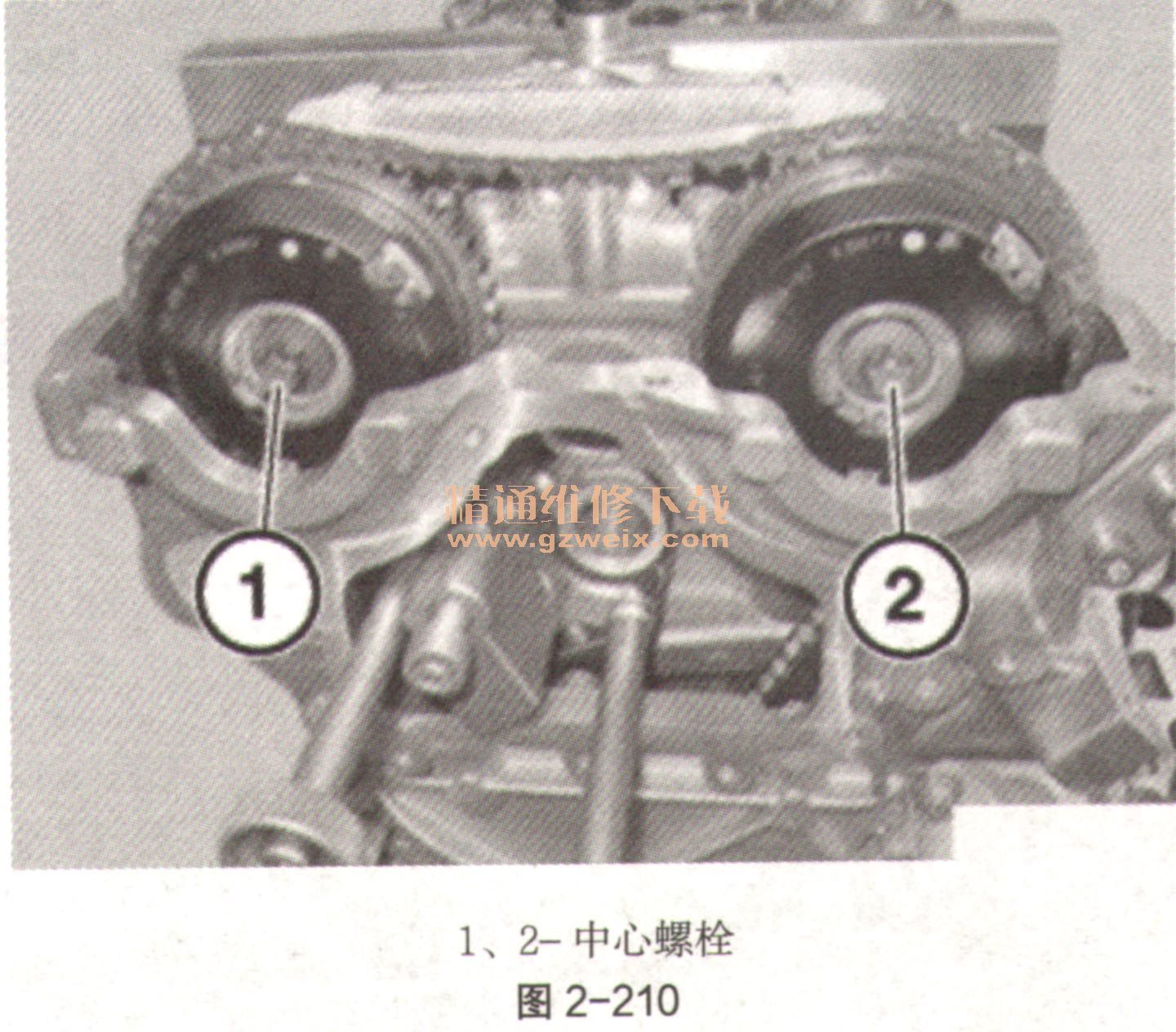

    ⑥用专用工具009120右边固定进气调整装置的中心螺栓（如图2-210中1）。用专用工具009120右边固定排气调整装置的中心螺栓（如图2-210中2）。

    ⑦拆卸专用工具119190和11 8 570，如图2-211。在中心螺栓上沿发动机旋转方向转动发动机2次，直至发动机重新达到汽缸1点火上止点位置150°处。用专用工具11 9 190将减震器固定在汽缸1点火上止点位置150°处。

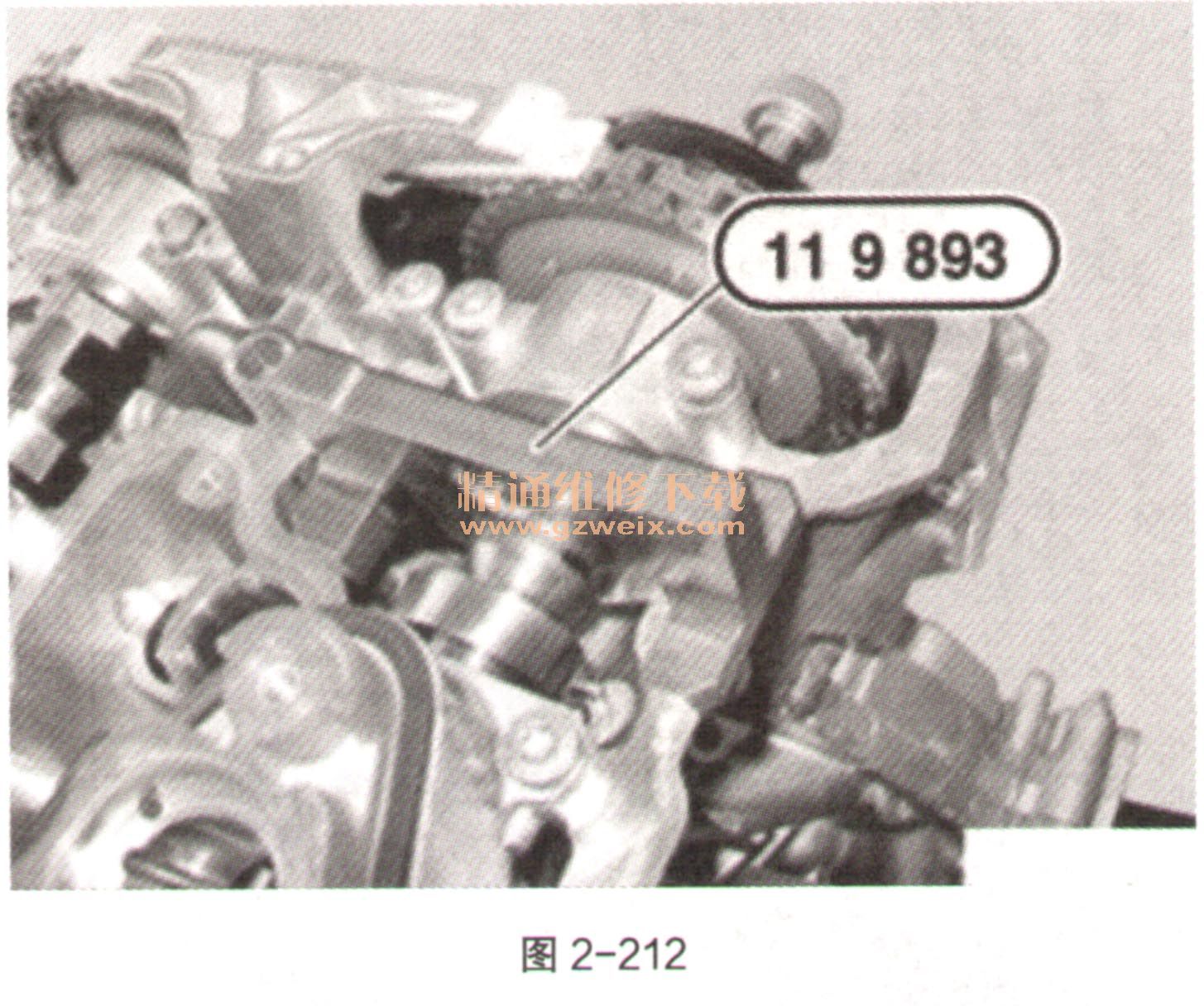

     ⑧将专用工具119893安装在排气凸轮轴上，检查配气相位调整，如图2-212。

    当专用工具119893无间隙地安装在汽缸盖上时，说明配气相位已正确调整好。

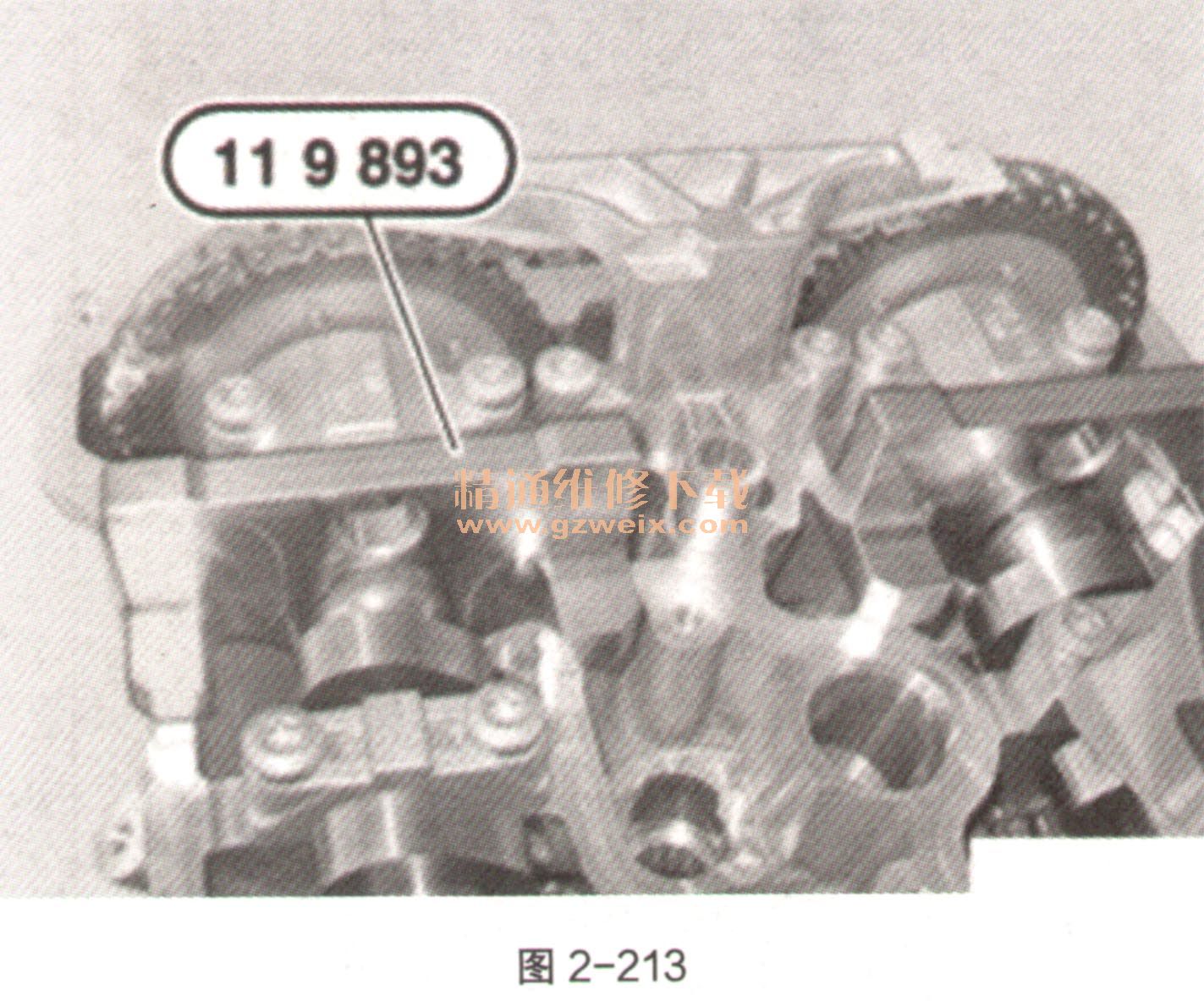

    ⑨将专用工具119 893安装在进气凸轮轴上，检查配气相位调整，如图2-213。当专用工具119 893无间隙地安装在汽缸盖上时，说明配气相位已正确调整好。

    ⑩拆下所有专用工具。装配好发动机。
