2014~2020年宝马X5 xDrive50i(F15)(4.4T N63B44)发动机正时校对方法
来源:本站整理  作者:佚名  2018-10-14 18:14:23

    通用以下车型:
    2009~2016年宝马GT 550i xDrive(F07)(4.4T N63B44),
    2013~2018年宝马650i(F12/13)(4.4T N63B44),
    2008~2015年宝马750Li(F02)(4.4T N63B44),
    2015~2021年宝马X6 xDrive50i(F16)(4.4T N63B44)。
   (一)拆卸和安装/更新右侧进气和排气调整装置
   (1)需要的专用工具:00 9 120、00 9 250、118 570、119190、119 890、119 891、119 893、119894和119900。关闭发动机时,进气和排气调整装置一般都锁定在起始位置。少数情况下,无法达到起始位置,而凸轮轴仍可在调整装置的调整范围内旋转。至发动机编号20024295,如果中心螺栓的螺栓头支撑件上没有油脂,出于安全方面考虑必须更换调整装置。自发动机编号20024296起,中心螺栓已上油脂(汽缸1-4侧)。
   (2)需要的准备工作。
    ①读取故障码存储器的故障记忆并记录。
    ②拆下右汽缸盖罩。
    ③拆下右正时齿轮箱盖。
    ④检查配气相位。
   (3)拆卸方法。
    ①松开中心螺栓时,使用专用工具119890并在凸轮轴的六角段上固定,如图2-132。

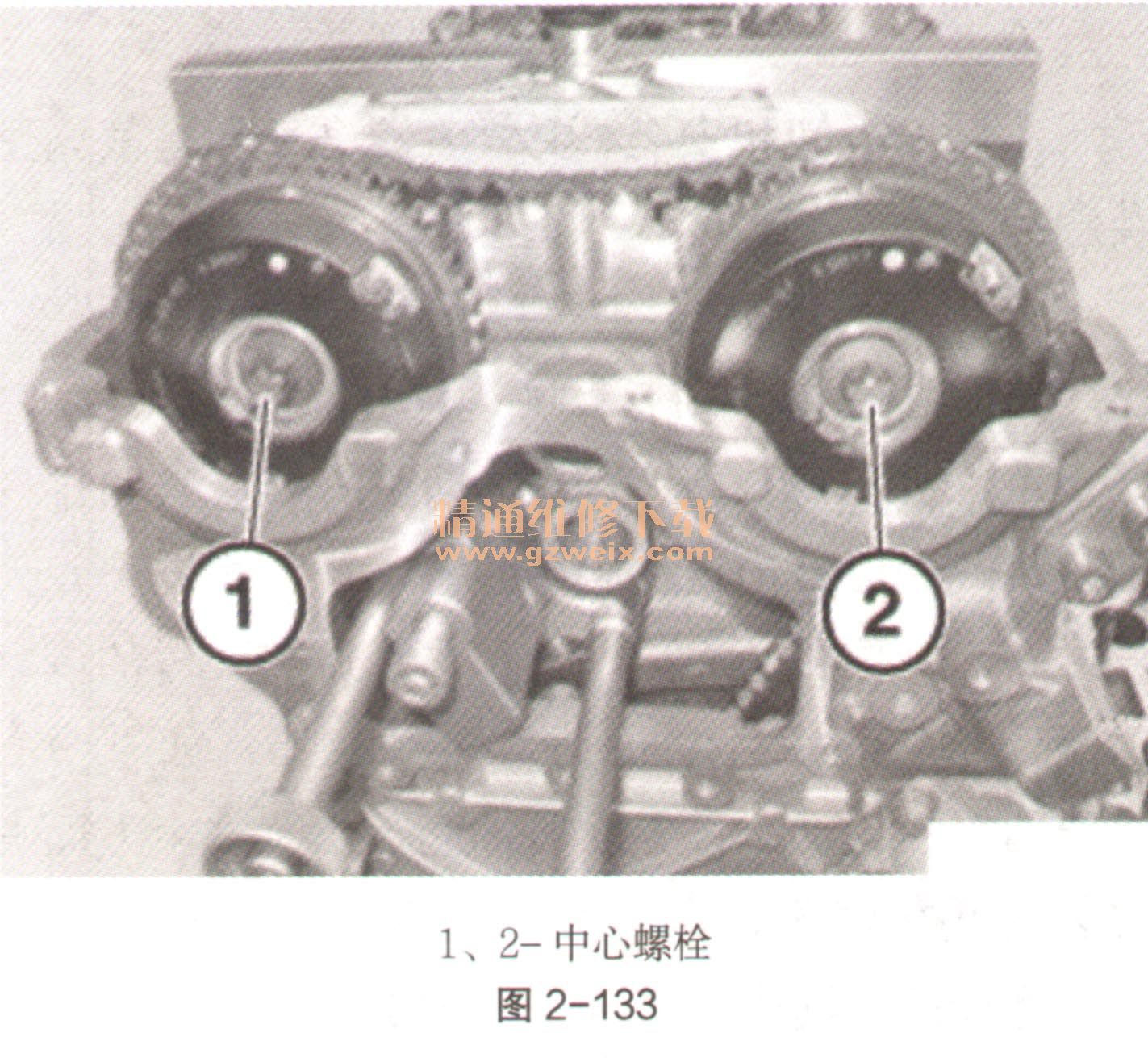

    ②如果不安装专用工具119890,则在松开中心螺栓时必须固定相应凸轮轴的六角段。松开进气和排气调整装置的中心螺栓(如图2-133中1和2)。松开后更换中心螺栓。

    ③检查中心螺栓(如图2-134中1)螺栓头是否有油脂(参见箭头)。如果在中心螺栓头上识别不到油脂,则出于安全方面考虑必须更换进气和排气调整装置。在中心螺栓的接触面上涂铜涂料。

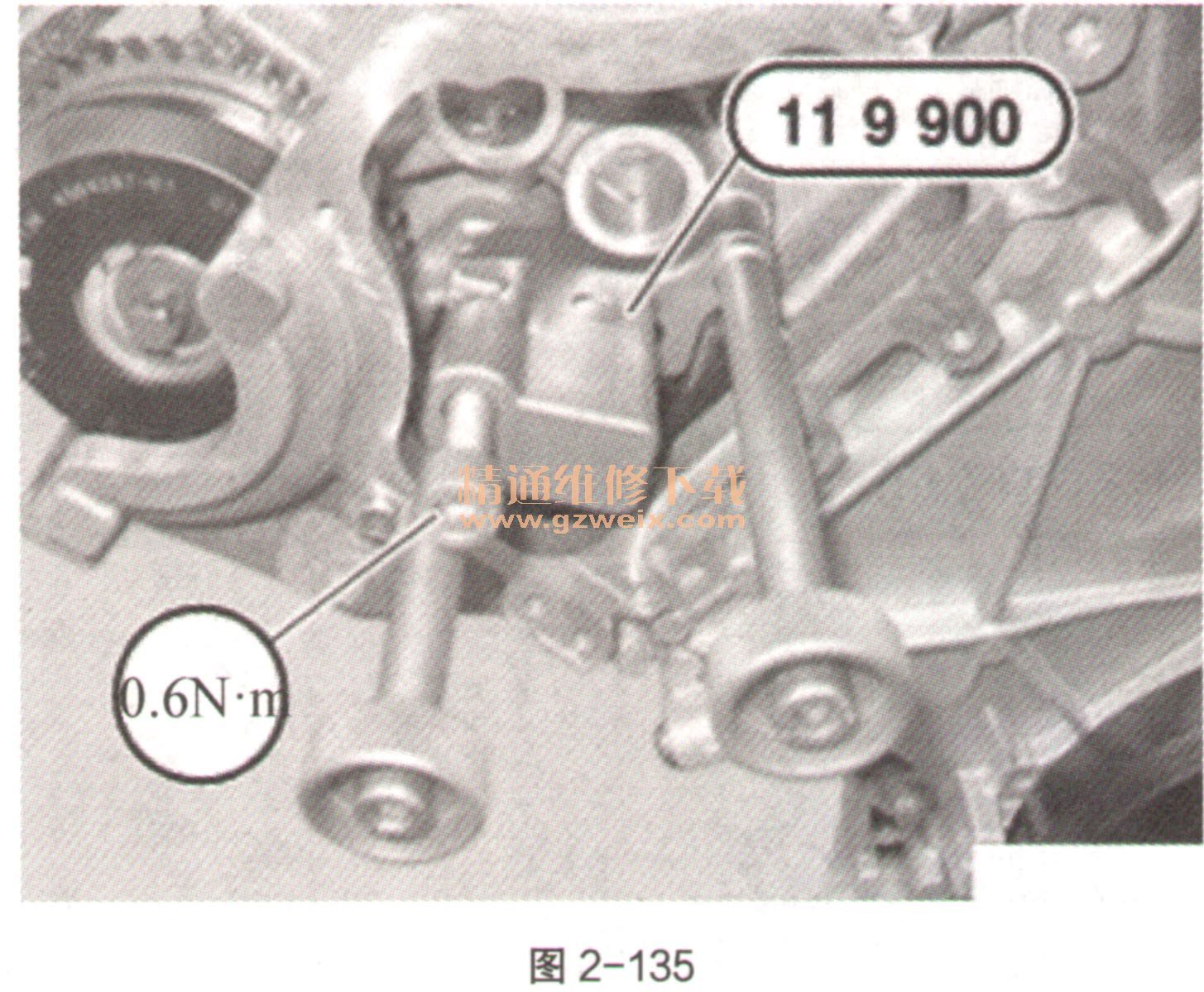

    ④松开内六角螺栓。通过滚花螺栓松开专用工具119900并拆下,如图2-135。

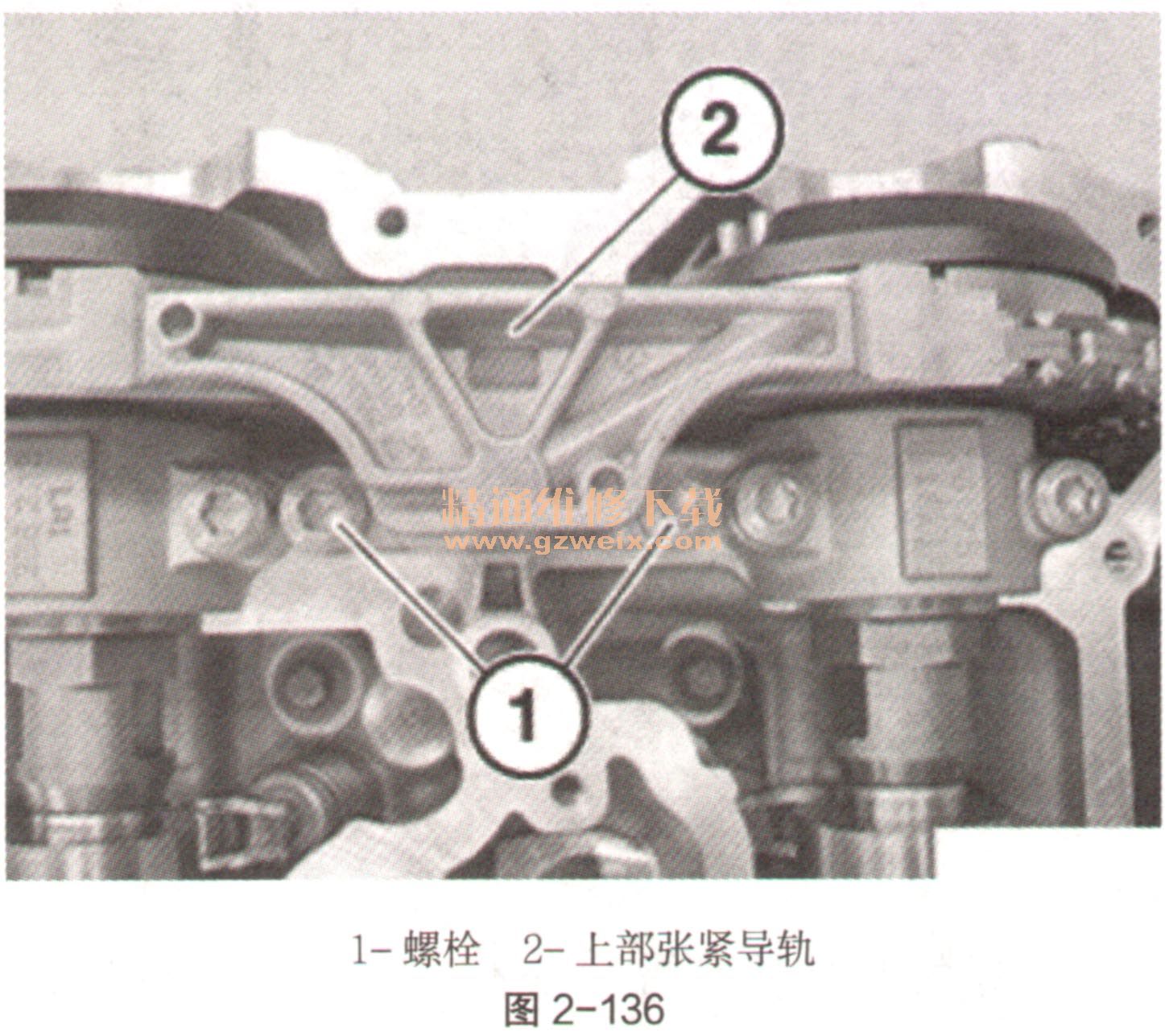

    ⑤松开螺栓(如图2-136中1)。拆下上部张紧导轨(如图2-136中2)。

    ⑥拆下排气调整装置的中心螺栓(如图2-137中1)。松开后更换中心螺栓。

    ⑦将排气调整装置(如图2-138中1)沿箭头方向从排气凸轮轴上松开。

    ⑧将排气调整装置(如图2-139中2)从正时链(如图2-139中1)中抽出。向上拆下排气调整装置。

    ⑨拆下进气调整装置的中心螺栓(如图2-140中1)。松开后更换中心螺栓。
