2015年甲壳虫380TSI（2.0T CPLA）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-04-20 07:53:52

19安装机油泵传动链链条张紧器。拧紧螺栓（如图5-155中1）并取下锁定销T40011，链条张紧器的钢丝卡箍必须紧贴油底壳上部件凹槽。

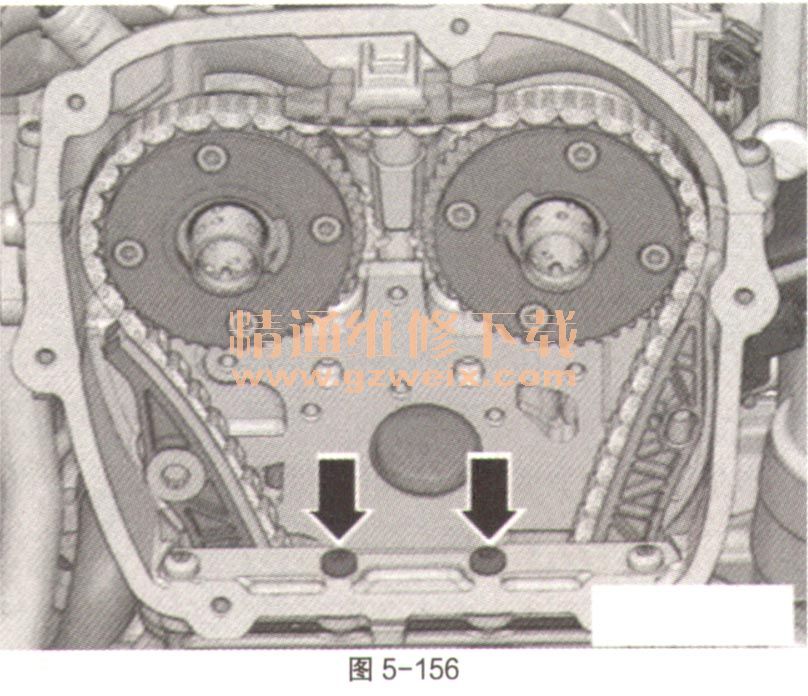

    20拧入螺栓（如图5-156中箭头）并拧紧。

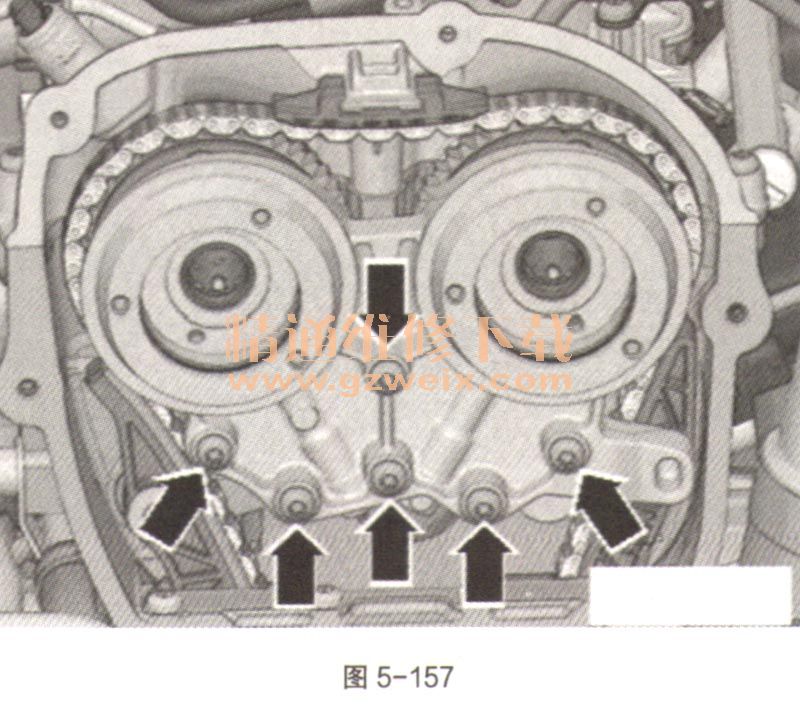

    21插上轴承支架并用手拧入螺栓（如图5-157中箭头）。

    22取下定位工具T40267，如图5-158。

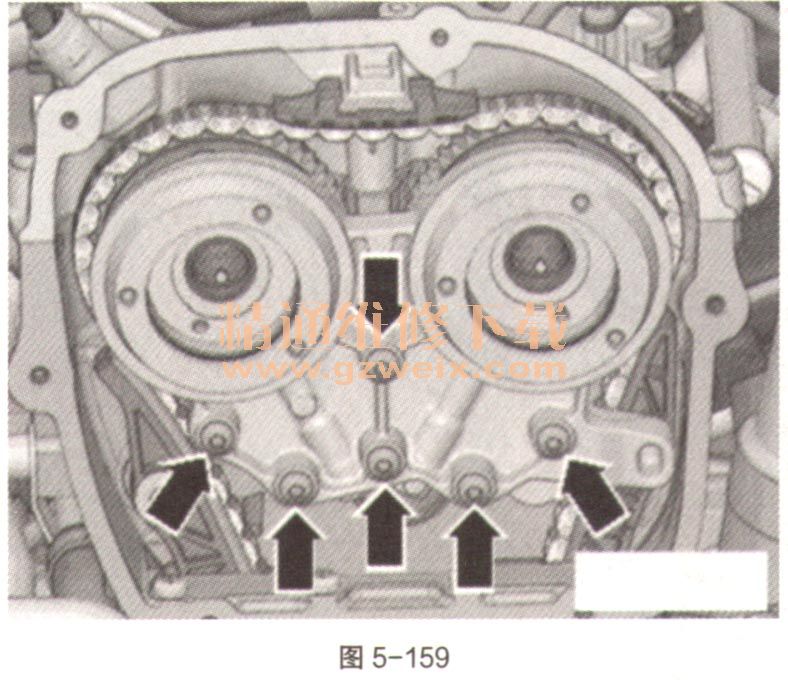

    23拧紧轴承支架的螺栓（如图5-159中箭头）。

    24安装控制阀。
    25安装正时链下部盖板。
    26安装减震器。
    27沿发动机运转方向旋转发动机2圈。受限于传动比，在旋转发动机后彩色链环不再对齐。
    28安装正时链上部盖。
    29安装多楔带张紧装置。
    30安装多楔带。
    31其他安装步骤大体以倒序进行，安装过程中必须注意下列事项：完成对链条传动装置的作业后，必须匹配发动机控制单元中的匹配值。
