2015年甲壳虫380TSI(2.0T CPLA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-20 07:53:52

    通用以下车型:
    2013~2014年甲壳虫2.0TSI(2.0T CPLB)。

(一)凸轮轴正时链装配一览
    如图5-119。

(二)拆卸和安装凸轮轴正时链
(1)必备的专用工具、检测仪器以及辅助工具。

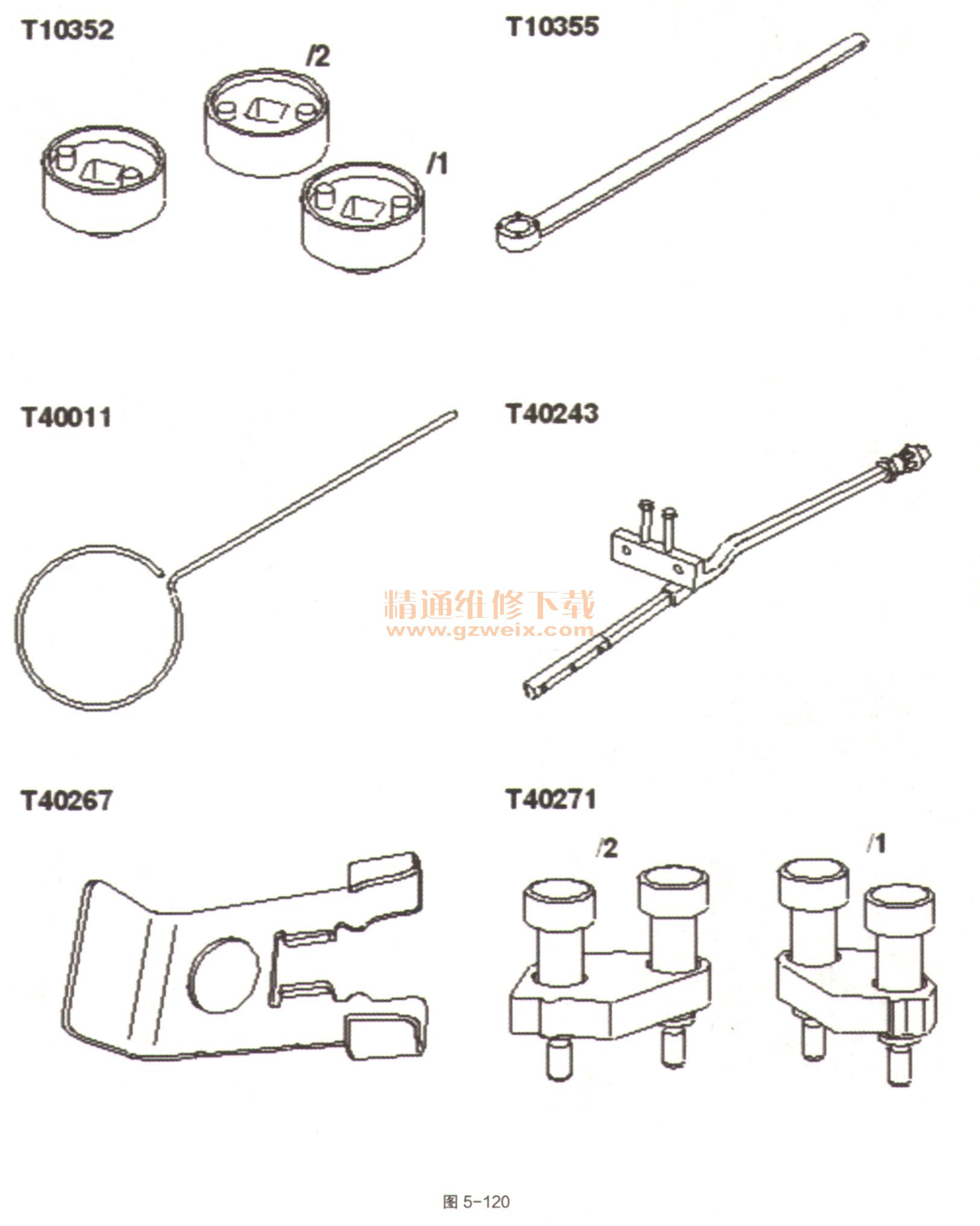

    ①拆卸工具T10352/2、固定工具T10355、锁定销T40011、装配杆T40243、定位工具T40267、凸轮轴固定装置T40271和安装工具T40266,如图5-120。

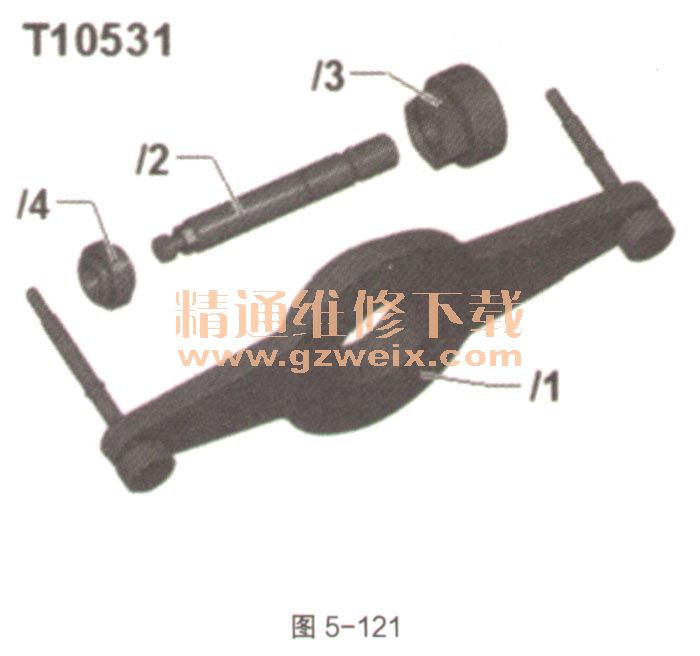

    ②装配工具T10531,如图5-121。

   (2)拆卸。
    ①在安装位置支撑发动机。
    ②拆卸发动机支座。
    ③拆卸发动机支承。
    ④拆卸正时链上部盖板。
    ⑤拆卸隔音垫。
    ⑥用固定工具T10355将减震器转到上止点位置。
    ⑦凸轮轴链轮的标记(如图5-122中1)必须与标记(如图5-122中2和3)相对。减震器切口必须与正时链下部盖板(如图5-122中箭头)上的标记相对。控制阀为左旋螺纹。

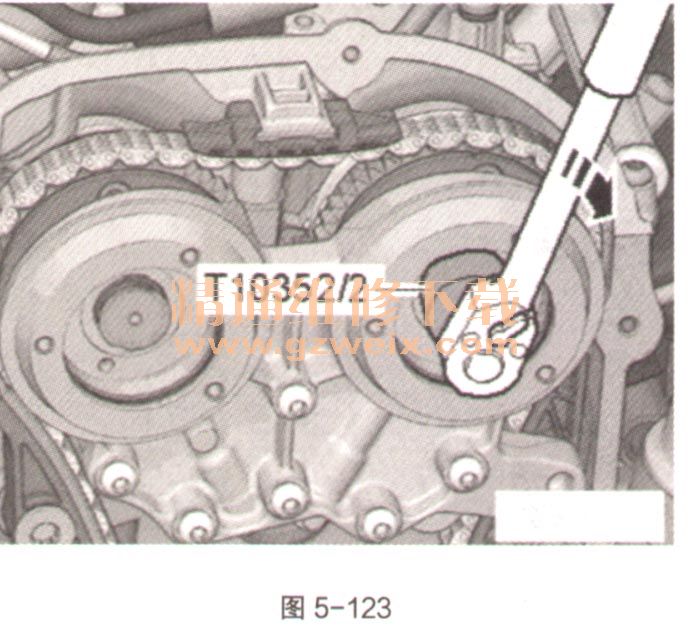

    ⑧用安装工具T10352/2沿如图5-123中箭头方向拆卸左、右两侧控制阀。

    ⑨拧出螺栓(如图5-124中箭头)并取下轴承支架。拆卸正时链下部盖板。

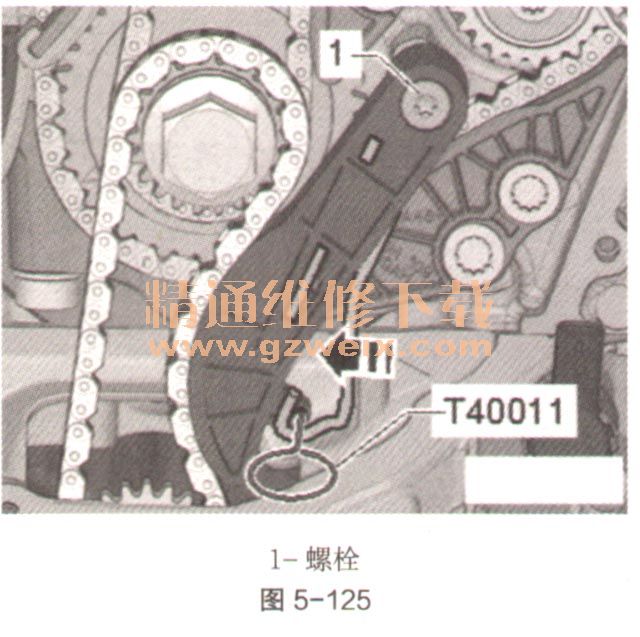

    ⑩沿如图5-125中箭头方向按压机油泵的链条张紧器张紧箍并用锁定销T40011固定。拧出螺栓(如图5-125中1)并拆卸链条张紧器。

    11拧出螺栓(如图5-126中箭头)。

    12拧入装配杆T40243(如图5-127中箭头)。压紧链条张紧器的卡环(如图5-127中1)并固定住。缓慢地沿如图5-127中箭头方向按压装配杆T40243并固定。

    13用定位工具P40267固定链条张紧器,如图5-128。拆卸装配杆T40243。
