⑩安装正时链链条张紧器（如图5-146中1）。

    11再次检查调节情况，正时链的彩色链环必须位于链轮标记处，如图5-147。正时链的彩色链环必须位于链轮标记上。

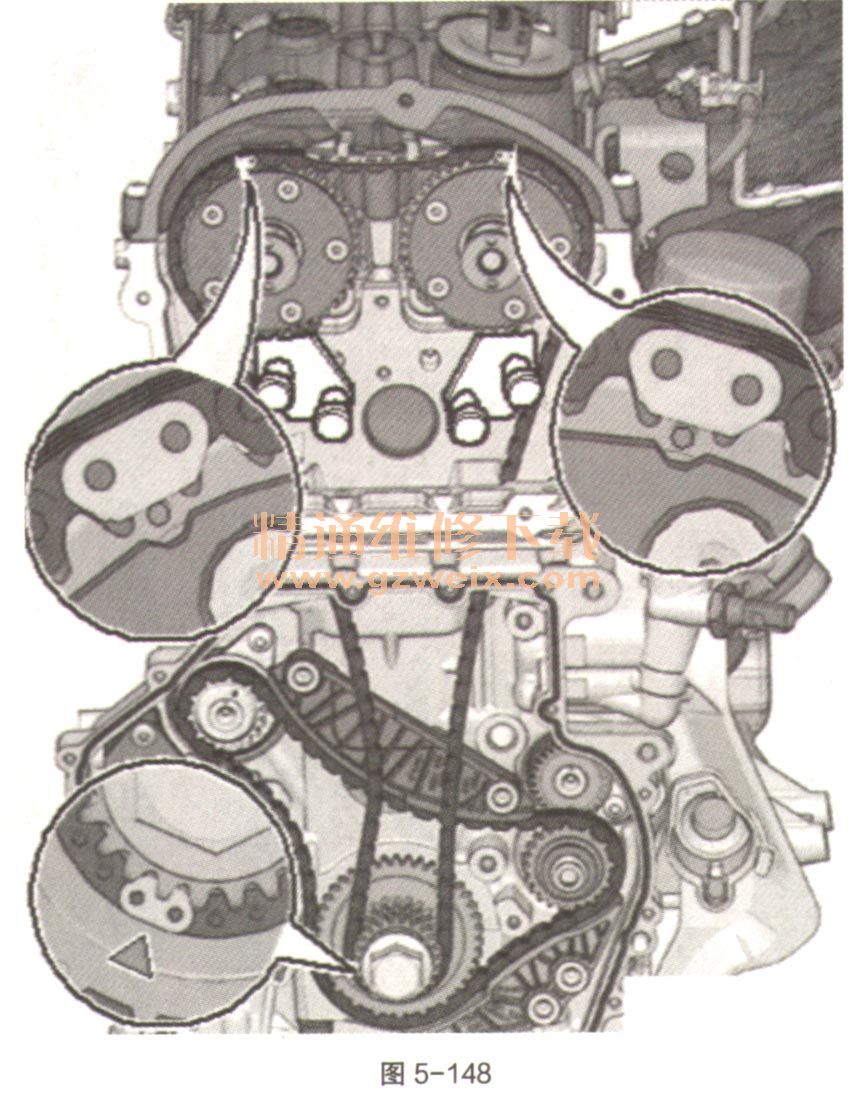

    12可能存在的彩色链环的位置可以忽略。正时链置于进气凸轮轴上。正时链置于排气凸轮轴上。正时链置于曲轴上并固定，如图5-148。

    13安装凸轮轴正时链的滑轨并拧紧螺栓（如图5-149中A）。

    14安装上部滑轨（如图5-150中箭头）。

    15用安装工具T40266沿如图5-151中箭头方向1旋转排气凸轮轴。从链轮花键（如图5-151中2）中推出凸轮轴固定装置T40271/1并松开凸轮轴。拆卸凸轮轴固定装置T40271/1。

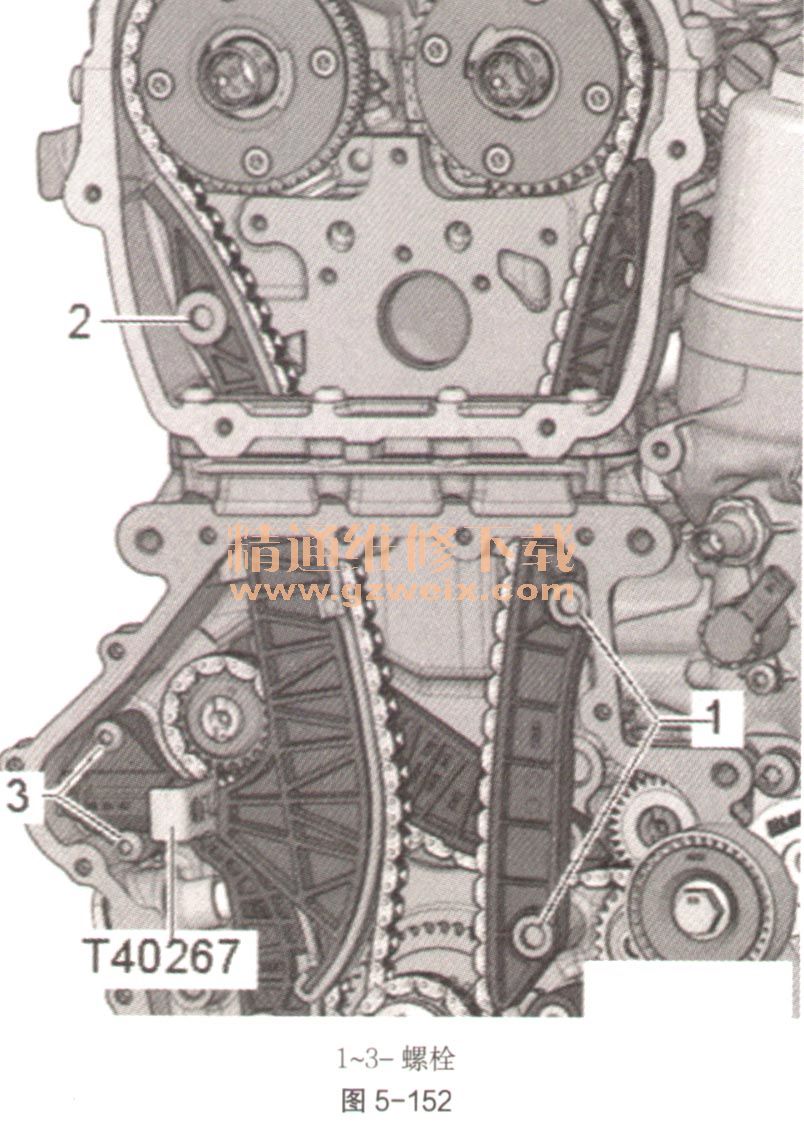

    16安装正时链张紧轨并拧紧螺栓（如图5-152中2）。

    17用安装工具T40266沿如图5-153中箭头方向1旋转进气凸轮轴。从链轮花键（如图5-153中2）中推出凸轮轴固定装置T40271/2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2

    18检查颜色链环相对于标记的位置，如图5-154。
