（9）放置导轨，然后安装并且拧紧导销（如图6-96中箭头）。

   （10）使用螺钉固定剂安装链条张紧器（如图6-97中1）。

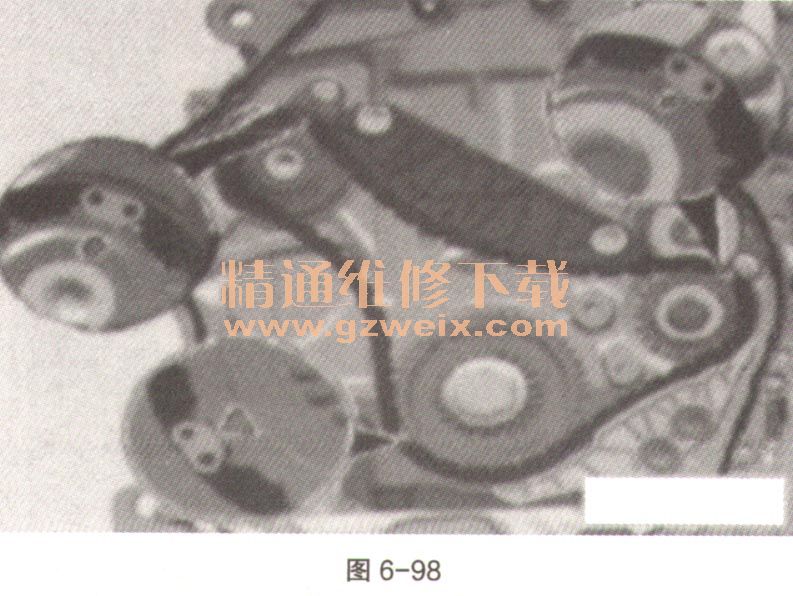

   （11）检查正时链条的安装位置。链轮上的标记和彩色链节上的标记必须相对应，如图6-98。

   （12）安装正时链条。彩色链节必须放到链轮上的标记处，如图6-99。在进气凸轮轴上放置正时链条。在排气凸轮轴上放置正时链条。将正时链条置于曲轴上并牢固固定。

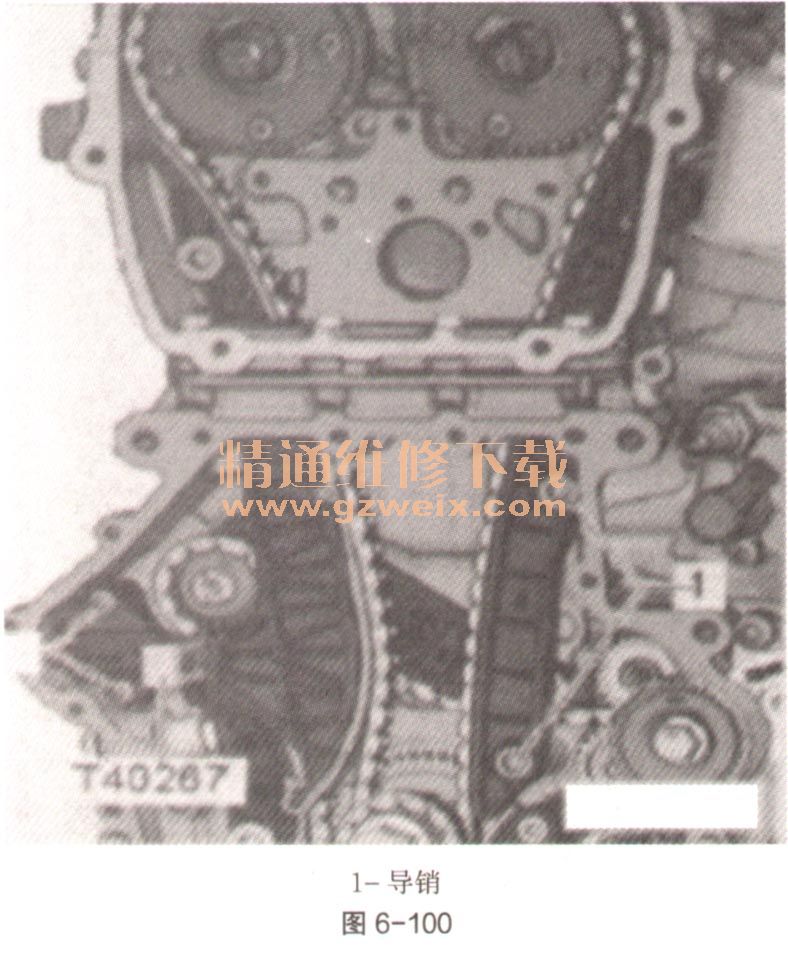

   （13）安装导轨，然后安装并且拧紧导销（如图6-100中1）。

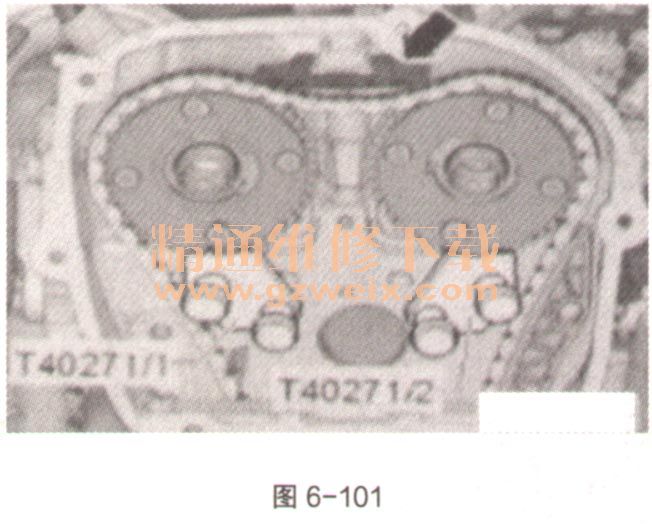

   （14）安装上部导轨（如图6-101中箭头）

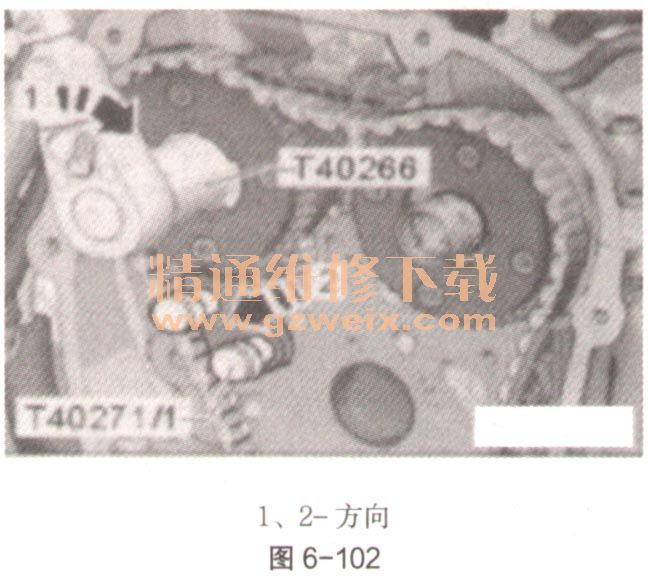

   （15）凸轮轴卡箍T40271/1此时可以拆下。使用转接器T40266沿如图6-102中箭头方向1转动排气凸轮轴。凸轮轴卡箍T40271/1必须沿如图6-102中箭头方向2推出链轮的齿。释放凸轮轴并且拆下凸轮轴卡箍T40271/1。

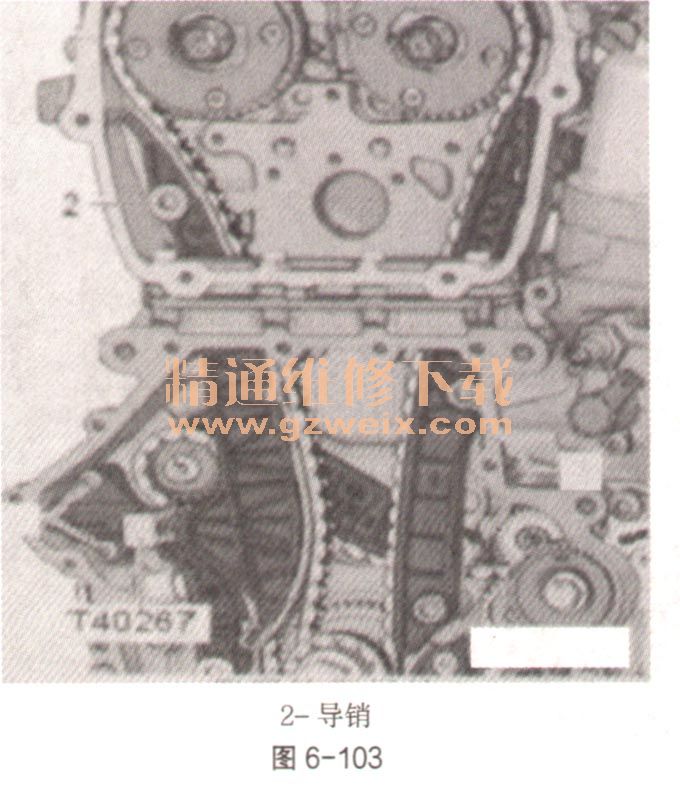

   （16）安装张紧轨，然后安装拧紧导销（如图6-103中2）。

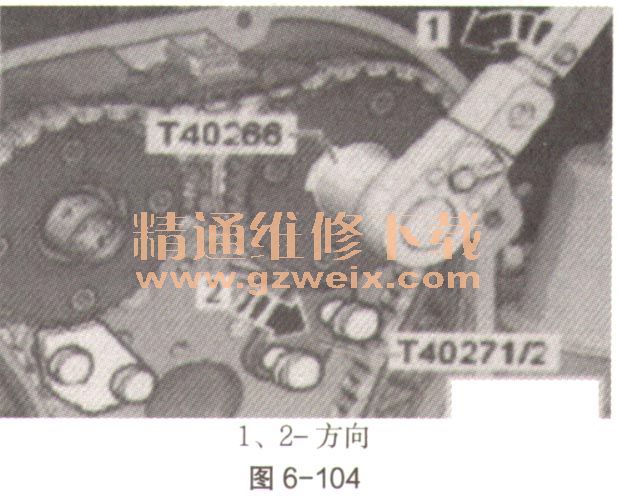

   （17）凸轮轴卡箍T40271/2此时可以拆下。使用转接器T40266沿如图6-104中箭头方向1转动进气凸轮轴。凸轮轴卡箍T40271/2必须沿如图6-104中箭头方向2推出链轮的齿。释放凸轮轴并且拆下凸轮轴卡箍T40271/2。
