   （四）安装正时链条

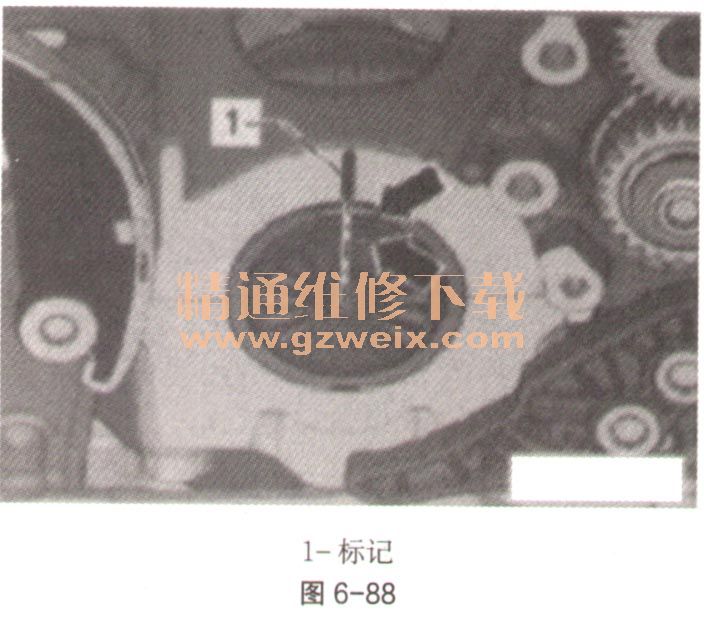

   （1）在汽缸体上标记TDC位置。必须对齐曲轴的TDC位置的标记（如图6-88中箭头）。使用防水记号笔在汽缸体上做上标记（如图6-88中1）。

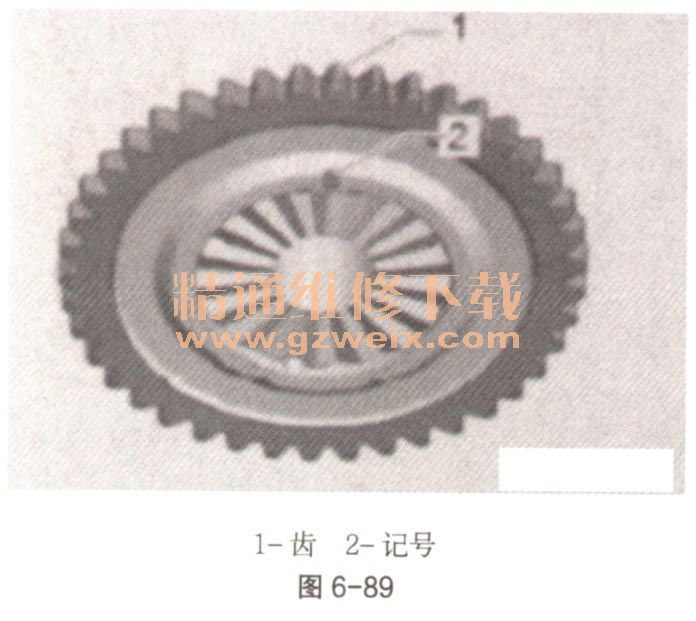

   （2）使用防水记号笔将记号（如图6-89中2）复制到链轮的齿上（如图6-89中1）。

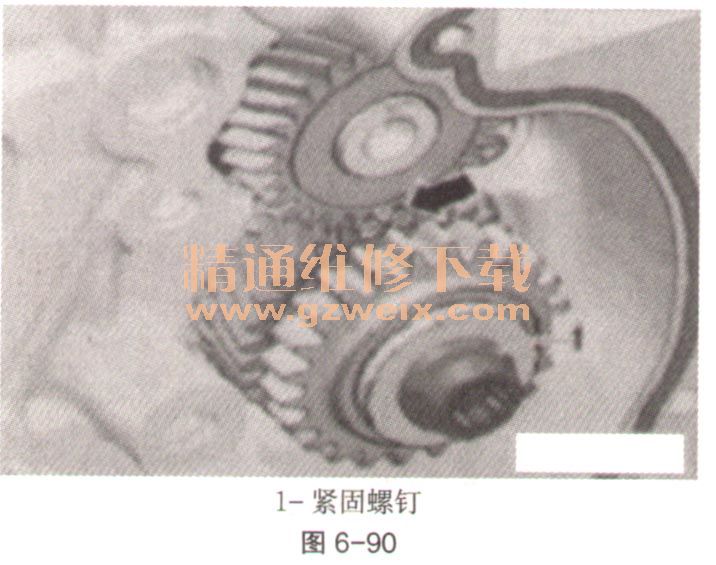

   （3）将中间齿轮和平衡轴旋转到标记（如图6-90中箭头）。请勿松开紧固螺钉（如图6-90中1）。

   （4）安装平衡轴链条。将彩色链节（如图6-91中箭头）放到链轮上的标记处。

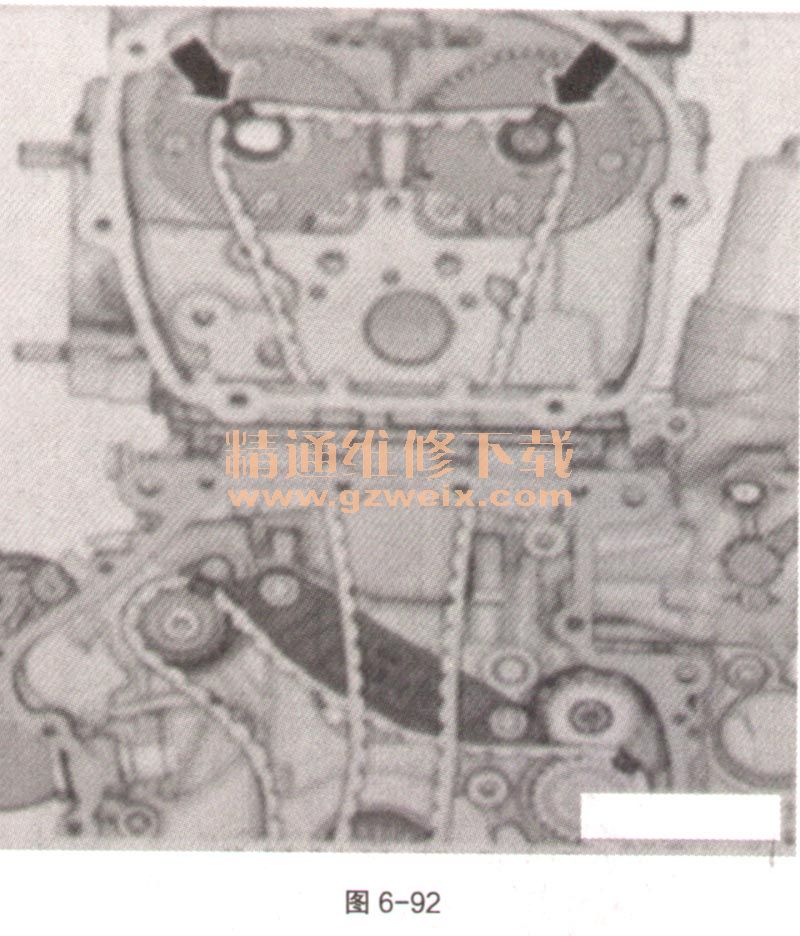

   （5）使用标记（如图6-92中箭头）在凸轮轴的销上接合正时链条。

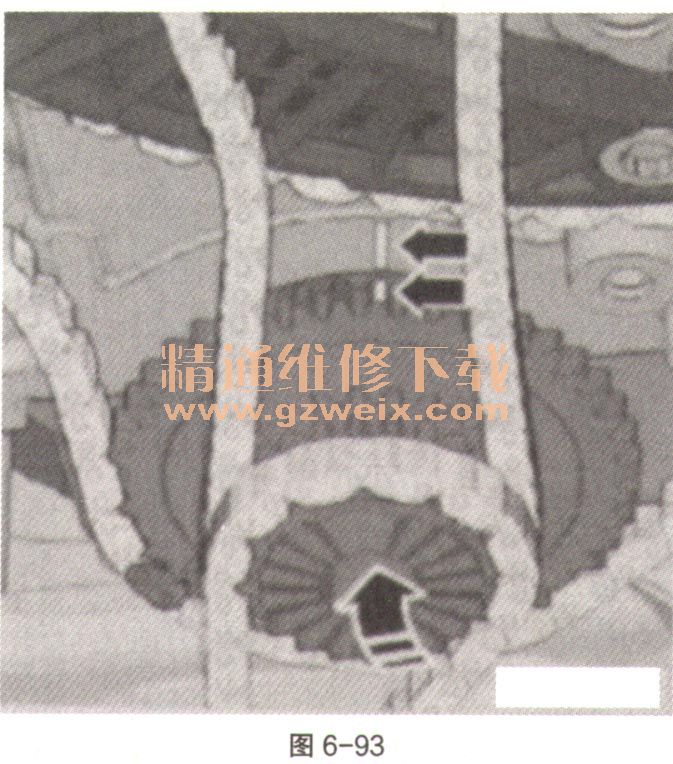

   （6）安装3阶段链轮。在3阶段链轮上安装机油泵驱动装置的正时链条。按图6-93中箭头方向向发动机旋转链轮，并固定到曲轴上。标记如图6-93中箭头必须互相对着。

   （7）压力件T10368现在必须使用紧固螺钉旋入（如图6-94中箭头）。

   （8）在平衡轴上安装正时链条的张紧轨。将正时链条中的彩色链节（如图6-95中箭头）放到链轮上的标记处。安装正时链条的张紧轨。安装并拧紧导轨（如图6-95中1）。
