⑥此处不能设置正时，这是因为一个凸轮轴稍稍弯曲。稍稍转动相关凸轮轴，直至窄部朝上。一个位于正确位置的凸轮轴以及一个位于位置稍稍有误的凸轮轴，如图6-46。

    ⑦此处不能设置正时，这是因为扭转了锁紧工具。转动锁紧工具。请注意工具的高度差异，以及汽缸盖中凸轮轴的位置。已扭转的锁紧工具（凸轮轴高度的结构差异）如图6-47。

    ⑧正确放置凸轮轴（凸轮轴的2个侧边缘都具有均匀朝上的窄部）时，能够很容易地放置该工具。在凸轮轴上均匀安装如图6-48。

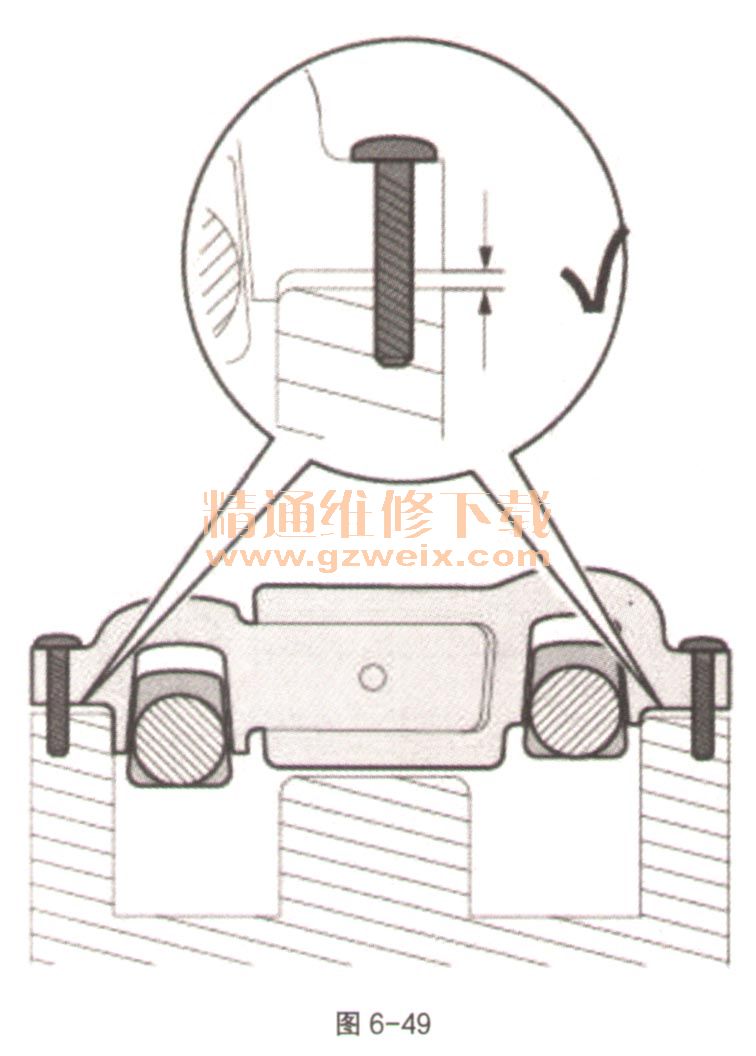

    ⑨用气门室盖螺钉放置工具，以便能够将锁紧工具均匀地拧到汽缸盖上。可以将工具直接固定在汽缸盖上，也可以使其离汽缸盖有一小段距离，具体取决于凸轮轴或汽缸盖处的部件公差。如有必要，只需用手电筒进行目视检查。主要因素是两侧的距离应相等。必须通过用手拧紧来安装气门室盖螺钉。在汽缸盖上均匀拧入的锁紧工具如图6-49。

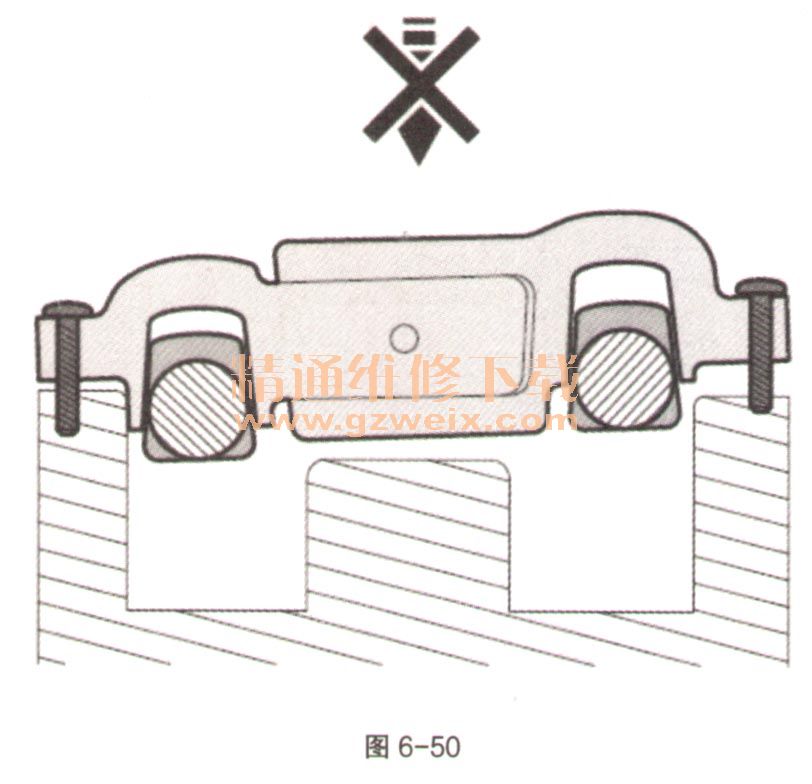

    ⑩锁紧工具在汽缸盖上弯曲。主要因素是两侧的距离应相等。这是一个可能容易忽视的错误设置。已弯曲，汽缸盖上的工具位置不均匀如图6-50。
