2015~2016年保时捷卡宴Turbo(Cayenne Turbo)(4.8T DFI发动机)正时校对方法
来源:本站整理  作者:佚名  2018-04-16 17:25:29



    通用以下车型:
    2011~2014年保时捷卡宴S(Cayenne S)(4.8L DFI发动机)。
    2012~2014年保时捷卡宴GTS(Cayenne GTS)(4.8L DFI发动机)。
    2011~2014年保时捷卡宴Turbo(CayenneTurbo)(4.8T DFI发动机)。
    2013~2014年保时捷卡宴TurboS(CayenneTurboS)(4.8TDFI发动机)。
    2015~2016年保时捷卡宴Turbo(Cayenne Turbo)(4.8T DFI发动机)。
    2015~2016年保时捷卡宴TurboS(Cayenne Turbo S)(4.8TDFI发动机)。
    2010~2013年保时捷帕纳美纳S(Panamera S)(4.8L DFI发动机)。
    2010~2013年保时捷帕纳美纳4S(Panamera 4S)(4.8L DFI发动机)。
    2012~2015年保时捷帕纳美纳GTS(PanameraGTS)(4.8LDFI发动机)。
    2010~2015年保时捷帕纳美纳Turbo(Panamera Turbo)(4.8TDFI发动机)。
    2012~2015年保时捷帕纳美纳Turbo叹Panamera TurboS X 4.8TDFI发动机)。
   (一)准备工作
   (1)拆下2个汽缸组上的缸盖罩(气门室盖)。
   (2)应拆下火花塞以使曲轴更易于转动。
   (二)工具和材料
   (1)专用工具如图6-40。

   (2)正确的设置和可能出现的错误。

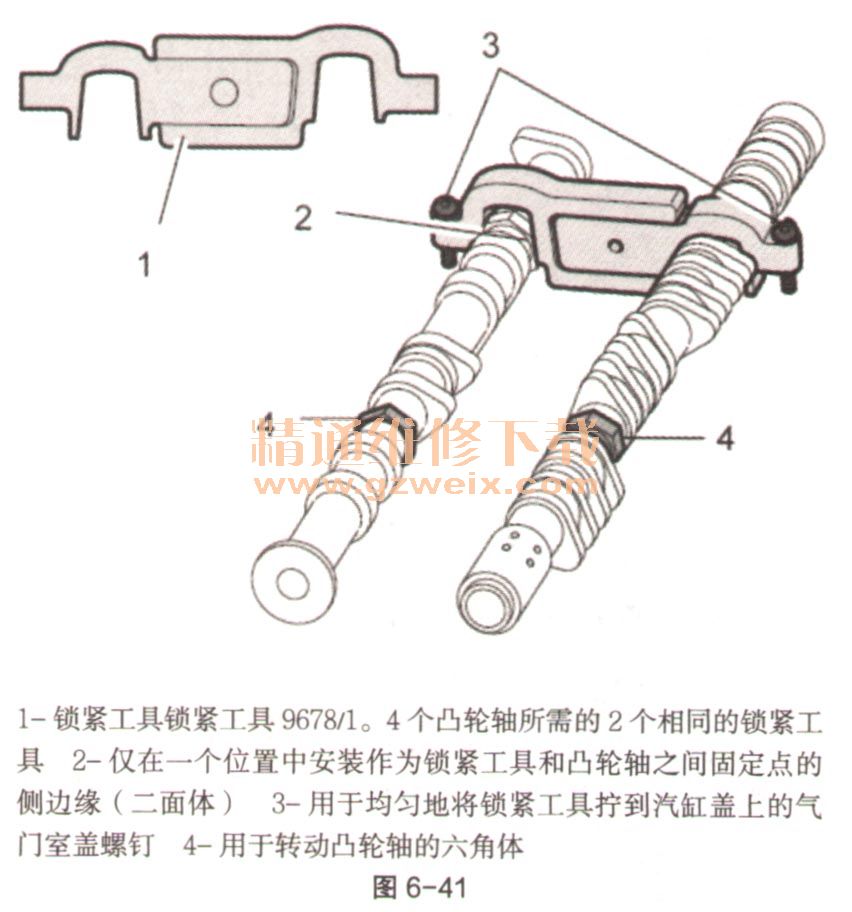

    ①设置正时概图。锁紧工具和凸轮轴锁紧工具安装在3/4缸和7/8缸之间。通过在六角体处前后移动凸轮轴将锁紧工具小心且均匀地(用手拧紧)拧到汽缸盖上,如图6-41。

    ②通过在六角体处前后移动凸轮轴,小心且均匀地(用手拧紧)将锁紧工具放置到汽缸盖上。请不要用力,而是轻轻且小心地转动。安装工具时转动凸轮轴如图6-42。

    ③此处不能设置正时,这是因为侧边缘(二面体)的宽部朝上。转动凸轮轴,直至窄部朝上。位于错误位置的2个凸轮轴如图6-43。

    ④此处不能设置正时,这是因为有一个凸轮轴侧边缘(二面体)的宽部朝上。转动相关凸轮轴,直至窄部朝上。一个凸轮轴正确,一个凸轮轴不正确,如图6-44。

    ⑤此处不能设置正时,这是因为有一个凸轮轴侧边缘(二面体)的宽部朝上。一个凸轮轴稍稍弯曲。转动凸轮轴,直至2个凸轮轴的窄部正确朝上。2个凸轮轴放置的角度不同且都不正确,如图6-45。
