2013~2016年玛萨拉蒂总裁(Quattroporte)3.8T标准型(3.8T定M156A)发动机正时校对
来源:本站整理  作者:佚名  2018-03-08 09:05:22



    (九)右侧正时传动链的活动滑槽
    1.专用工具

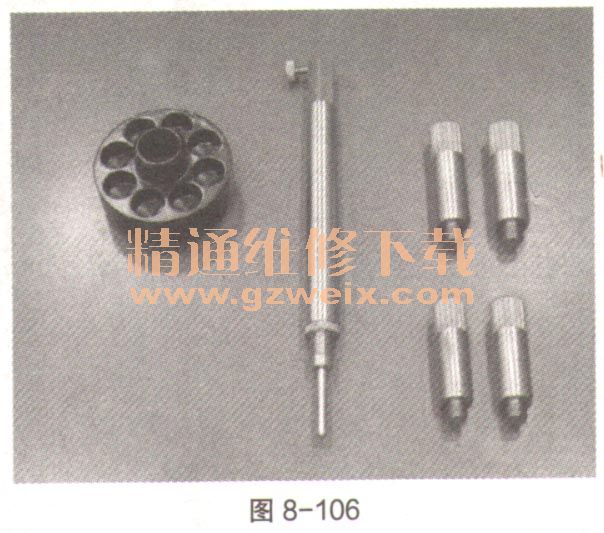

    V8发动机相位检测工装套件(900028147),如图8-106。

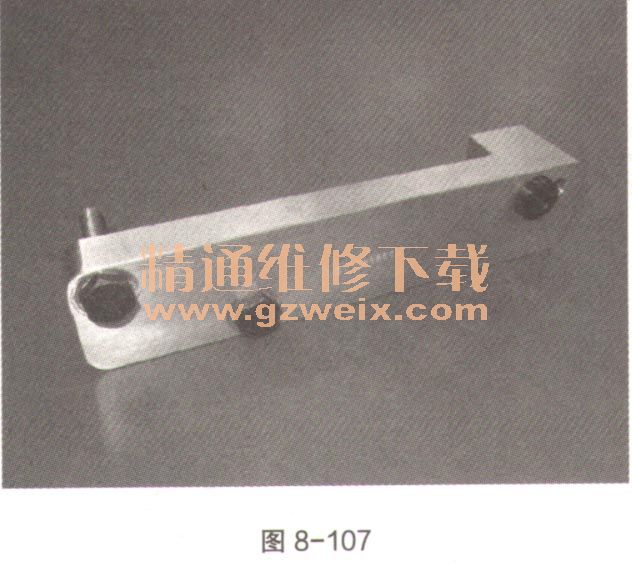

   (2)专用工具900028268,如图8-107。

    2.拆卸
    (1)拆卸后正时盖。
    (2)旋下左缸组缸盖上的发动机正时检修盖的2个螺钉,如图8-108。

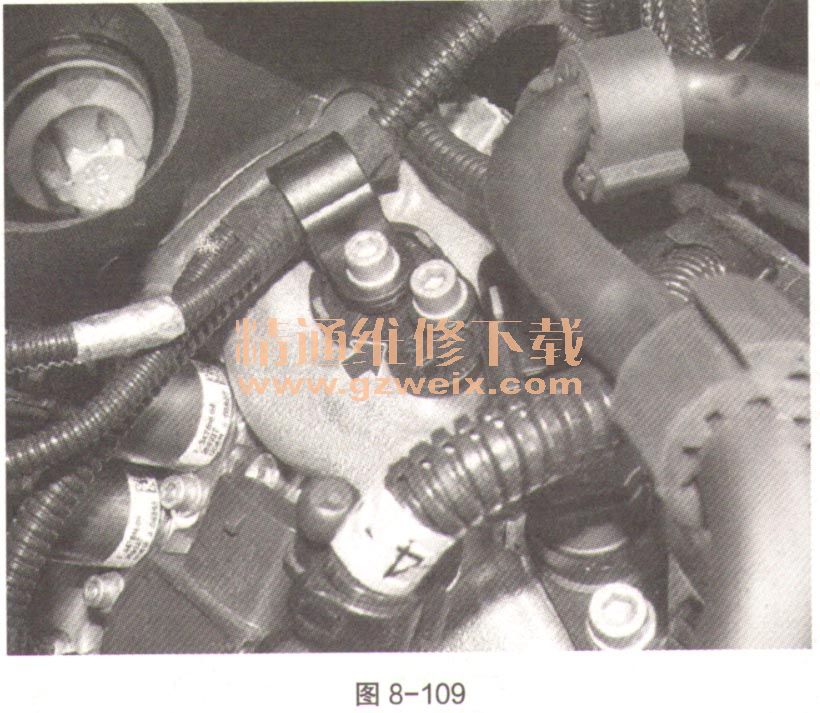

    (3)旋下右缸组缸盖上的发动机正时检修盖的2个螺钉,如图8-109。

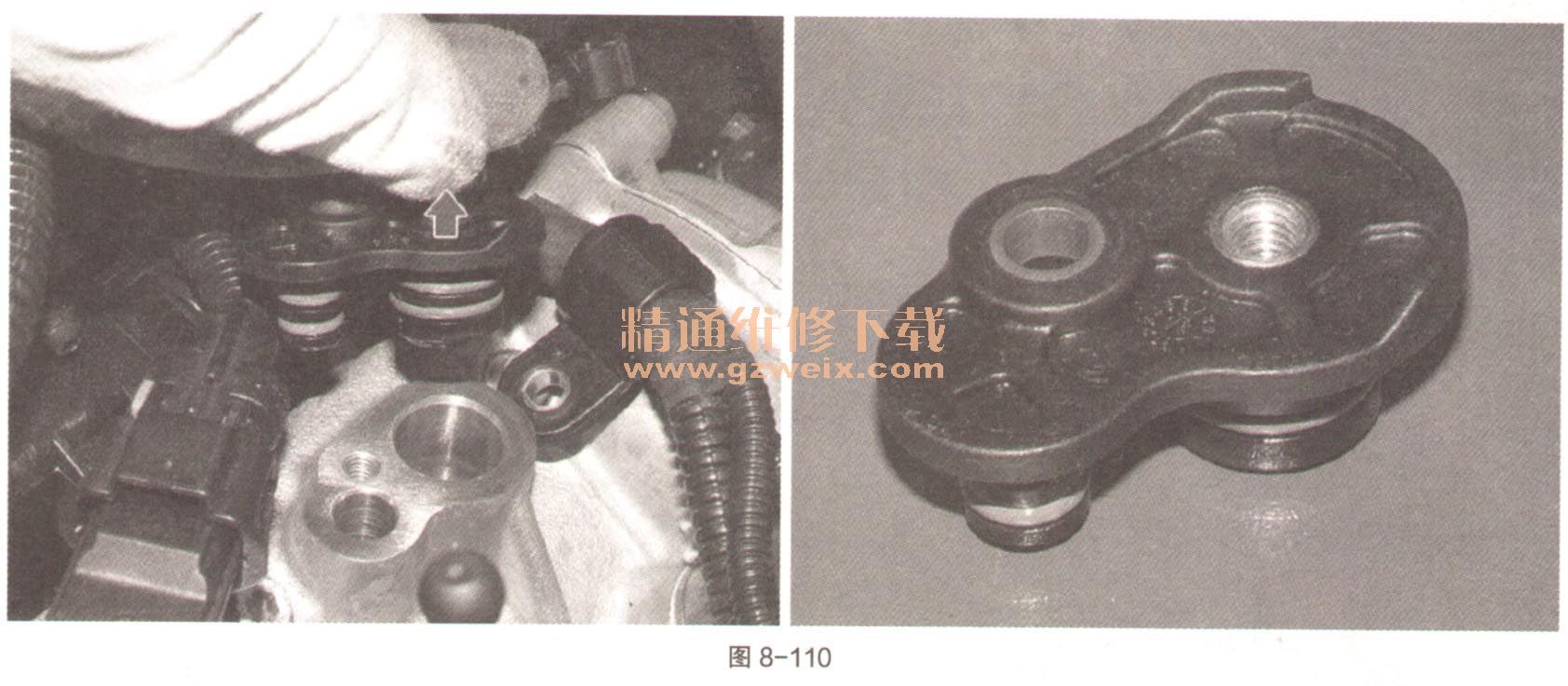

    (4)拆除4块发动机正时检查盖,如图8-110。

    (5)使用阻尼器旋转工具V8发动机相位检测工装套件(900028147),顺时针转动曲轴,直到从缸盖上的发动机正时检修孔中看见曲轴螺纹孔。
    (6)凸轮轴上的螺纹孔出现,是发动机置于正时条件的必要条件,如图8-111。

      (7)如果螺纹孔没有出现,需转动曲轴一整圈(360°),从而带动凸轮轴旋转半圈(180°),如图8-112。

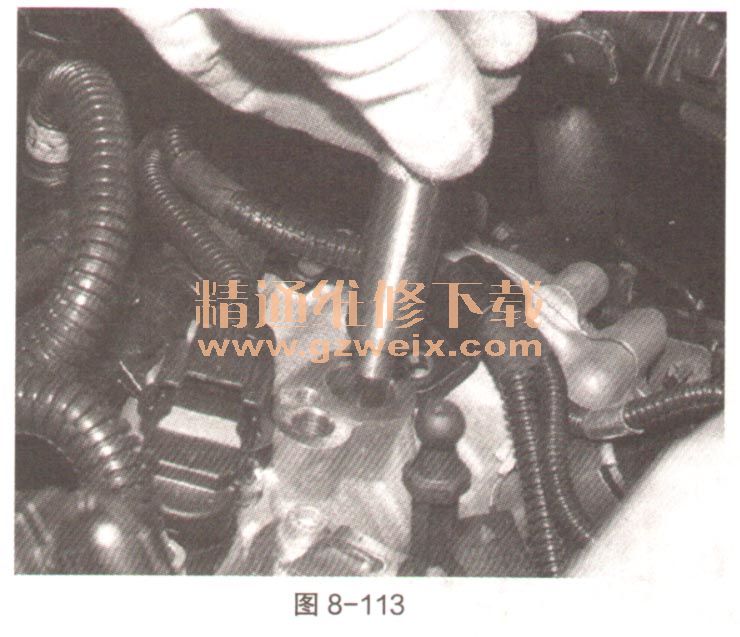

    (8)在发动机正时检修孔内插入凸轮轴定位销,如图8-113所示。如果定位销没有正确坐落在底座内,需顺时针或逆时针旋转曲轴以收紧由正时链条产生的间隙。

    (9)将凸轮轴定位销完全旋到底,如图8-114。

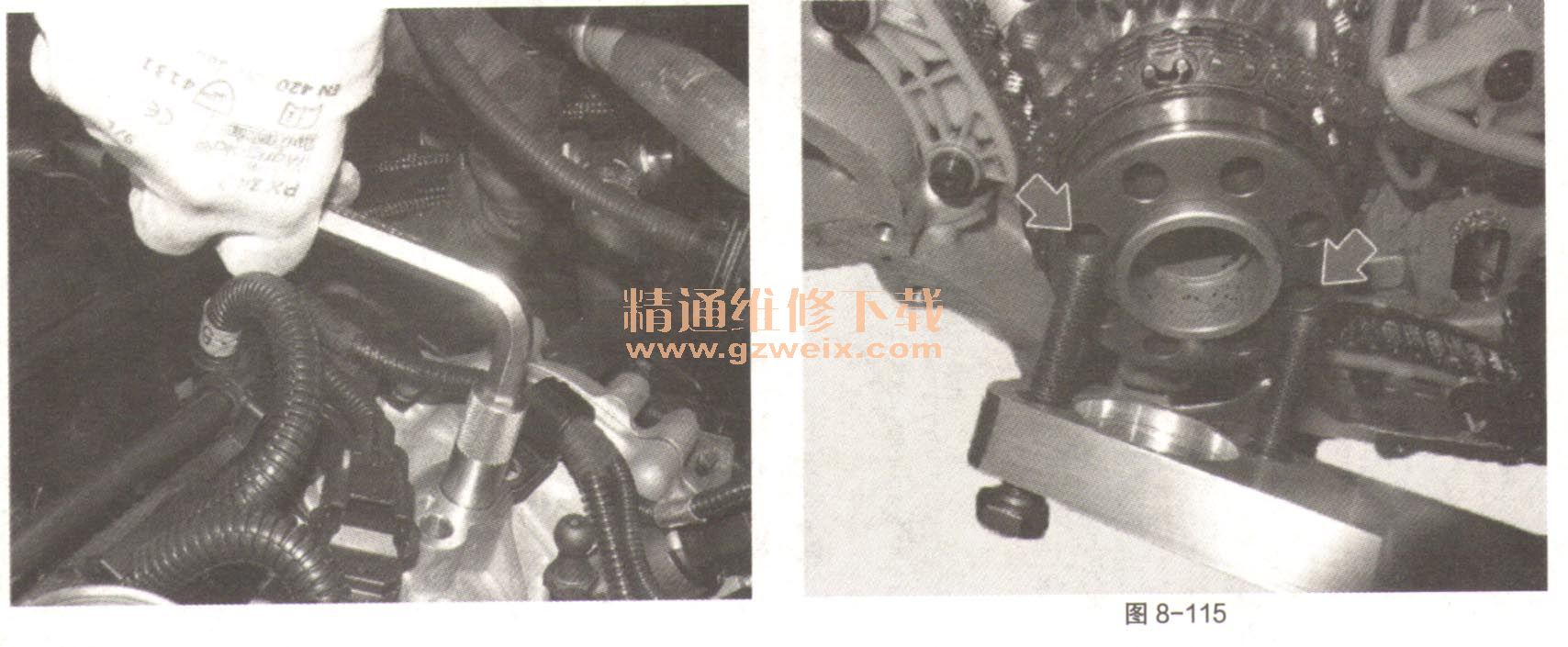

    (10)使用专用工具(900028268)并将工具的2个螺钉插入阻尼器上指示的2个孔中,如图8-115。

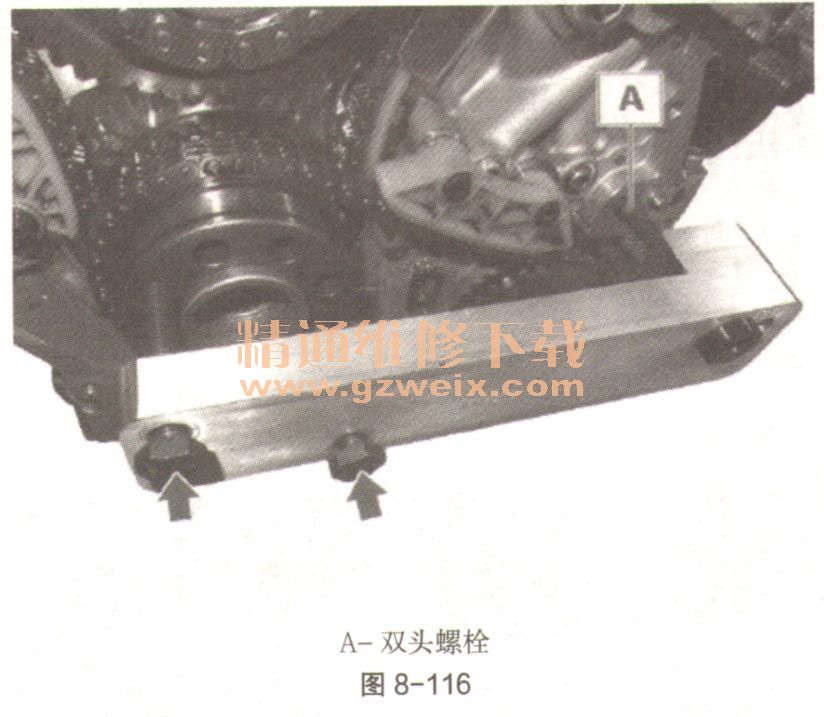

    (11)拧工具的2个螺钉,同时将双头螺栓(如图8-116中A)接合至工具孔。
