（十五）整套发动机飞轮
    1．拆卸
    （1）将车辆放置于举车器上。
    （2）拆掉全套变速器。
    （3）为防止曲轴转动，安装专用工具。
    （4）松开全套发动机飞轮（如图8-174中2）的8个固定螺栓（如图8-174中1）并将其移除。

    2．重新安装
    （1）欲重新安装，请按照拆卸过程的相反步骤进行操作。
    （2）以89N·m的扭矩拧紧全套发动机飞轮（如图8-175中2）的8个固定螺栓（如图8-175中1）。

      （十六）链固定导轨
    1．拆卸
    （I）拆卸后正时盖。

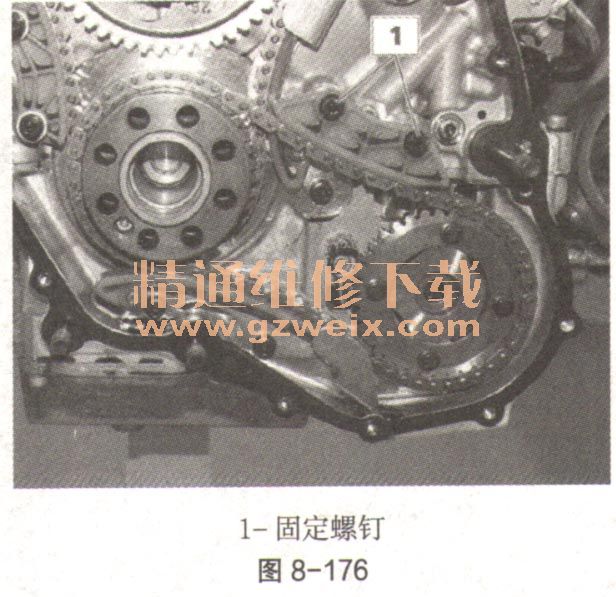

    （2）旋下2个蹄固定螺钉（如图8-176中1），然后将螺钉从其位于发动机上的支座上拆下。

    2．重新安装
    （1）按照拆卸程序的相反顺序，重新安装之前拆卸的所有零部件。
    （2）紧固2个蹄固定螺钉（如图8-177中1）至扭矩10N·m。

    （3）执行其余装配步骤。

    （十七）后部输送设备盖
    1．拆卸
    （1）将车辆放置于举车器上。
    （2）进行发动机机油排空步骤。
    （3）拆掉全套发动机飞轮。
    （4）松开指示的螺栓，断开角速度传感器的连接器并将其拆除，如图8-178。

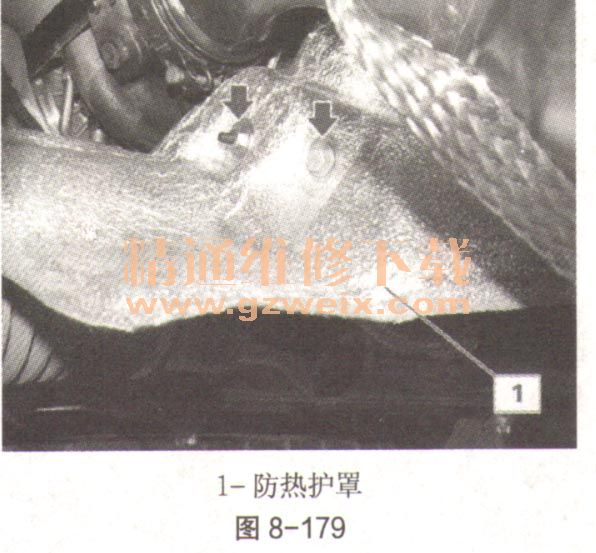

    （5）松开指示的2个螺栓并拆卸防热护罩（如图8-179中1）。

    （6）松开指示的螺栓并从转向齿轮箱中断开转向柱，如图8-180。

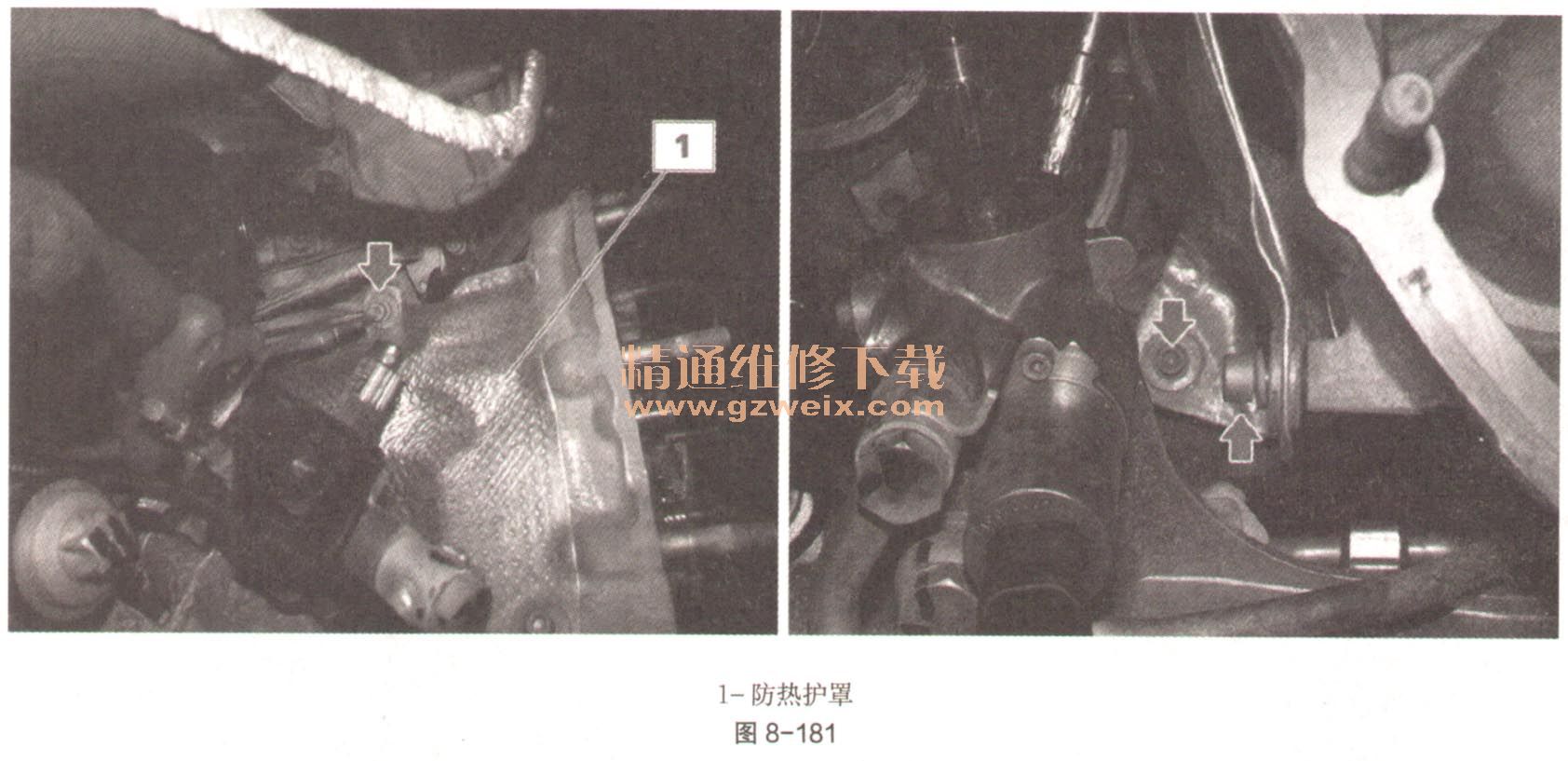

    （7）松开防热护罩（如图8-181中1）的3个螺栓，并将其拆除。

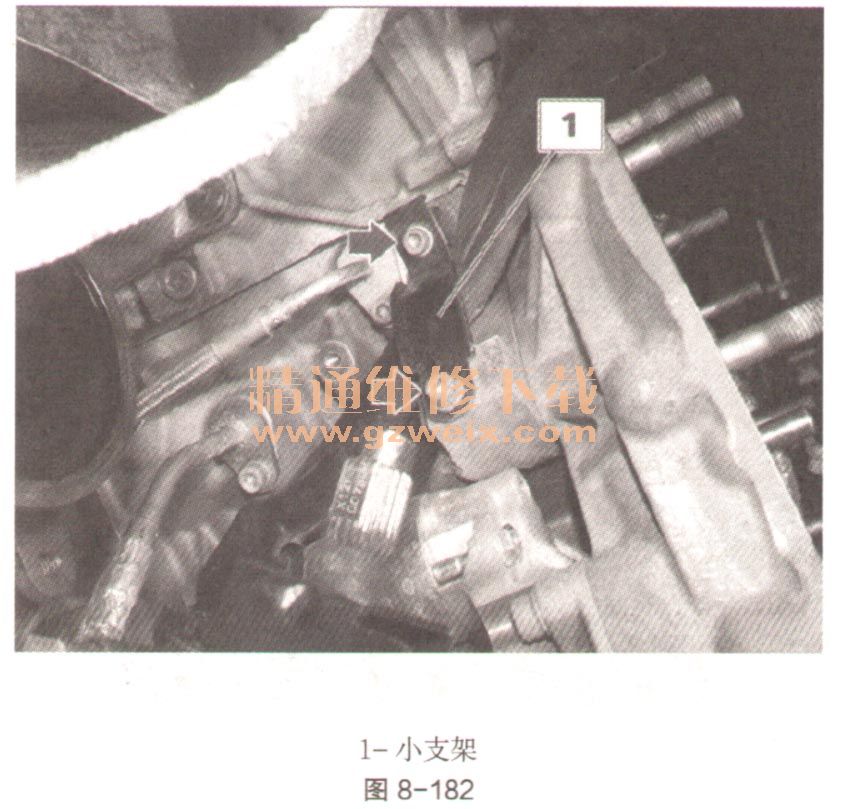

    （8）松开指示的2个螺栓并拆卸小支架（如图8-182中1）。

    （9）松开指示的3个螺栓并拆卸电缆支撑架（如图8-183中1）。

    （10）从定位卡圈中抽出相位传感器（如图8-184中1）。

    （11）从其夹子上断开立次冷却系统的2条管，如图8-185。
