法拉利612Sessanta 5.8L发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-08 08:56:42



     适用车型:
    法拉利612Sessanta,5.8L发动机、法拉利612Scaglietti,5.8L发动机。
    (一)重新安装正时链
    (1)在燃烧冲程过程中,将1缸活塞设置到上止点,将千分表安装工具(AV 737)以及相关的仪表(如图9-37中X)安装到同一汽缸的火花塞孔中,如图9-37。

    (2)各个凸轮轴在前盖和后盖附近有一个冲压参考标记(如图9-38中A),以便于正时调整。

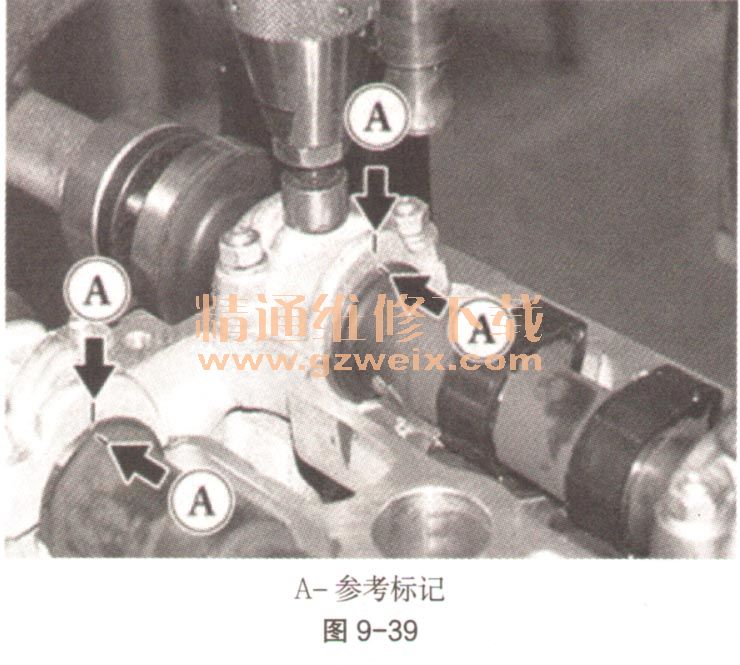

    (3)在燃烧冲程过程中,让1号活塞处于上止点,4个凸轮轴上的参考标记(如图9-39中A)与相关盖上的相应标记必须对齐。

    (4)将工具(AM 105165/21)安装到曲轴上的相应底座中,如图9-40。

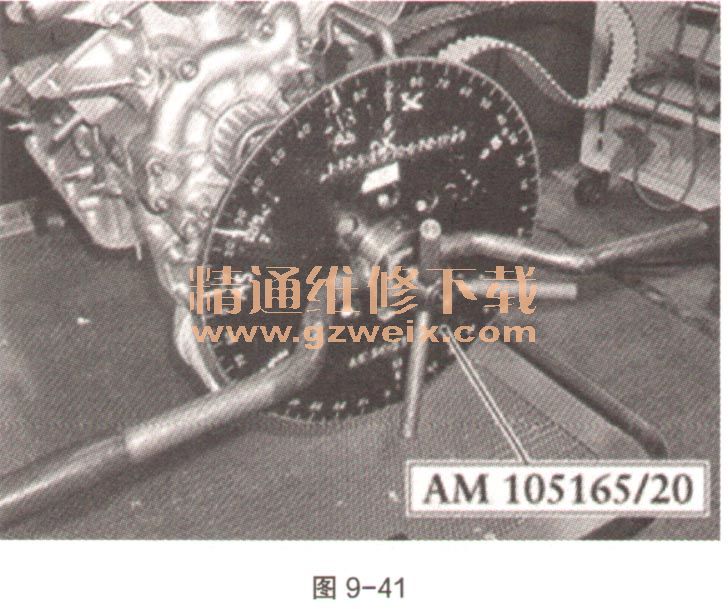

    (5)安装角度计(AM 105165/20 ),如图9-41。转动曲轴以查看千分表上精确的上止点读数。

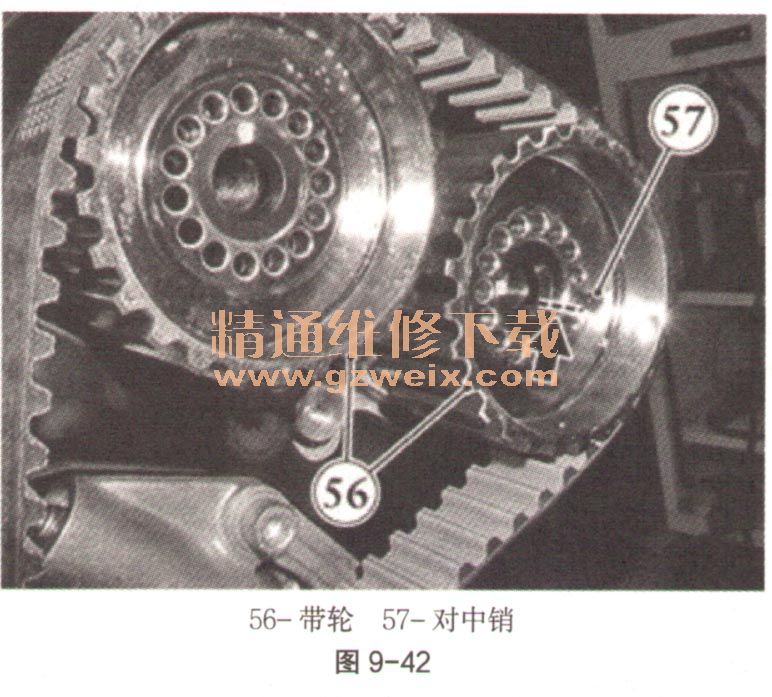

    (6)将带轮(如图9-42中56)安装到凸轮轴上。将带轮安装到轴上,保持带轮和轴上的参考标记正确对齐,并安装对中销(如图9-42中57)。确保正时皮带不接触发动机机油或燃油。不要过度弯曲或挤压皮带。遵守带轮和凸轮轴上的参考标记极其重要,否则当发动机安装完成时可能不能进行正时。安装正时皮带,注意不要使轴偏离盖上参考标记确定的位置。

    (7)安装新的密封圈(如图9-43中58)。安装垫圈(如图9-43中59),让槽对齐对中销(如图9-43中57)。在将润滑脂MOLYKOTE BR2涂抹到螺纹上之后,使用紧固螺钉(如图9-43中60)固定带轮(如图9-43中56)。拧紧螺钉(如图9-43中60),拧紧力矩M12×1.25×40螺钉为98N·m。检查正时皮带张紧度。
