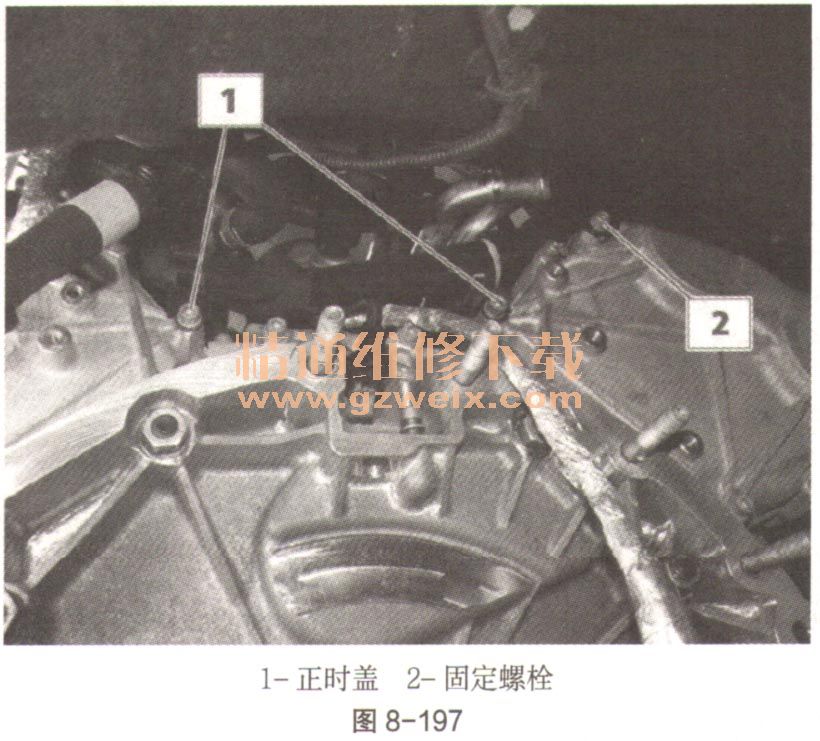

（23）松开正时盖（如图8-197中1）的2个螺栓和发动机电缆固定架的固定螺栓（如图8-197中2）。

    （24）松开发动机支撑连杆的固定螺栓，如图8-198。

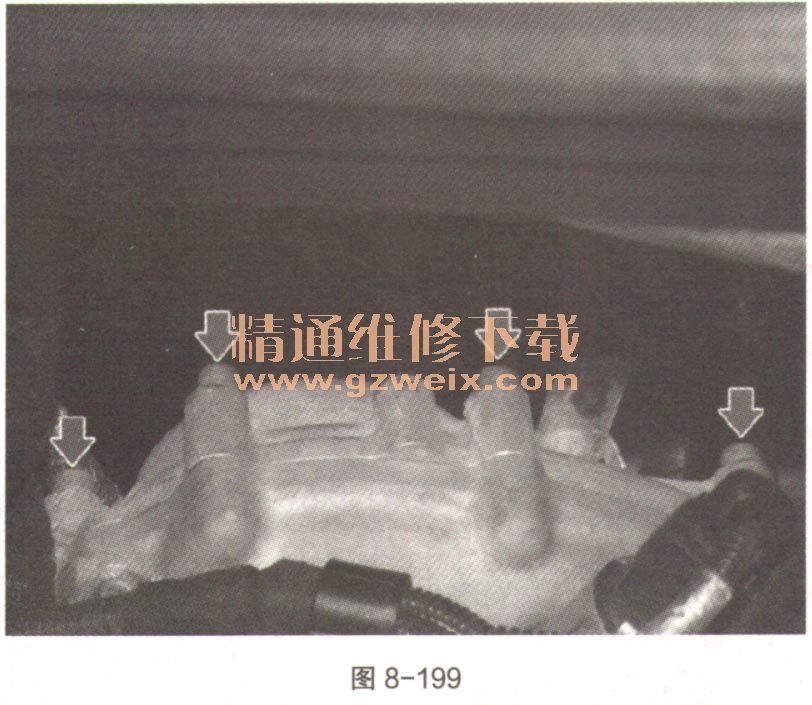

    （25）操作在发动机舱中进行，松开正时盖上所指示的4个螺栓，如图8-199。准备发动机机油回收的专用容器。

    （26）松开正时盖剩余的26个固定螺栓，如图8-200。

    （27）松开正时盖的8个固定螺母，如图8-201。

    （28）轻轻移开正时盖，并松开启动电机的3个螺栓，如图8-202。

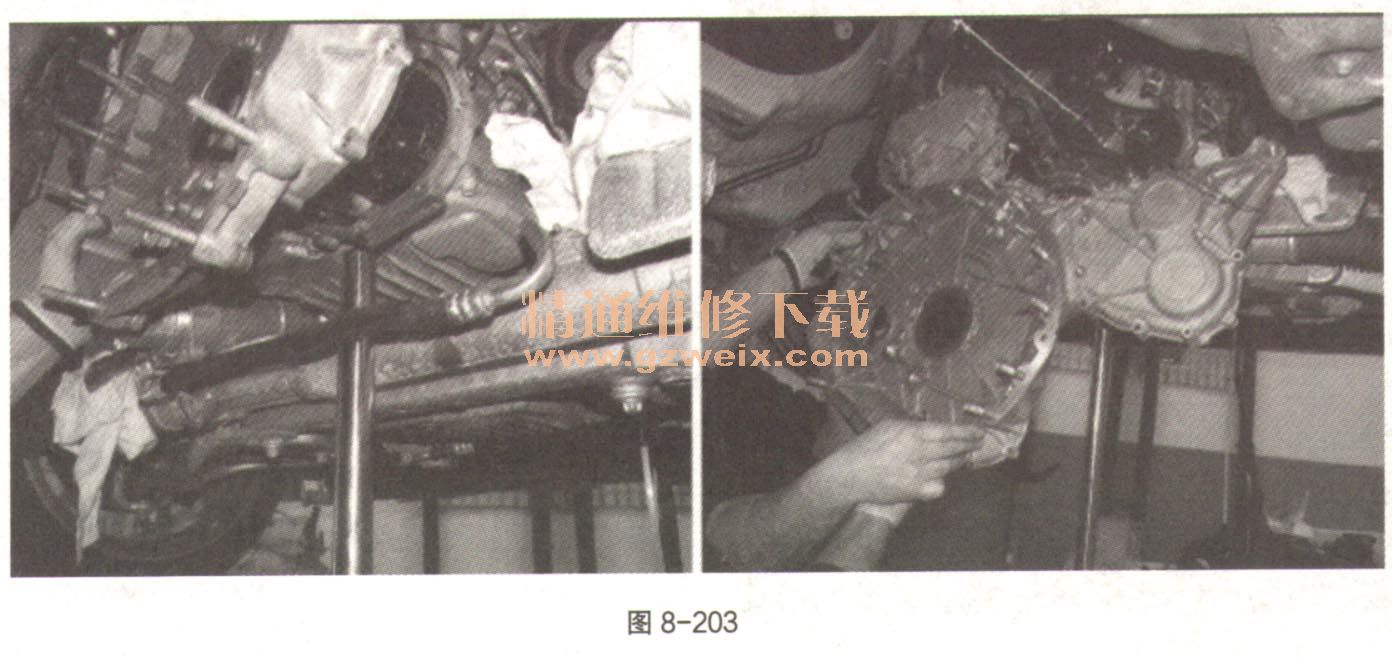

    （29）放置好合适的液压起重器，小心地抬升发动机并拆掉正时盖，如图8-203。

    2．重新安装
    （1）欲重新连接，请按照拆卸过程的相反步骤进行操作。

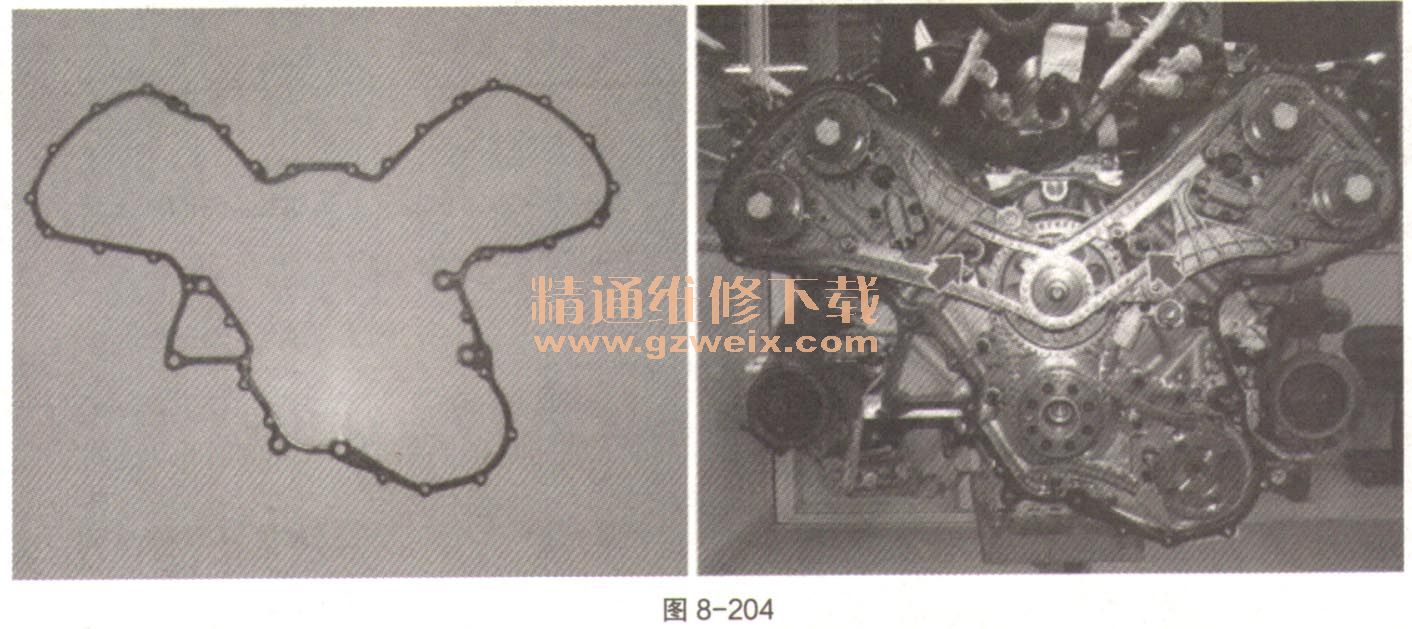

    （2）更换正时系统的密封圈，如图8-204。

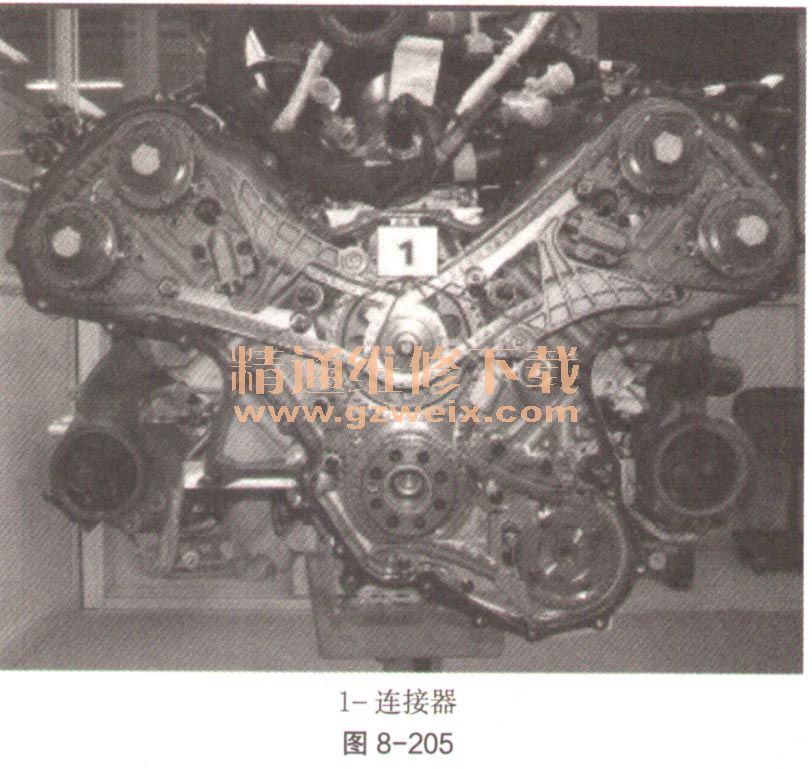

    （3）在曲轴箱和汽缸头之间的4个连接器（如图8-205中1）附近使用密封／硅胶。

    （4）小心操作，插入后正时盖，避免将其蹭到双头螺柱的螺纹上，如图8-206。

    （5）按以上方式拧紧正时盖。
    （6）重新安装垫片，其加工面朝向正时盖方向，不要润滑。
