（四）传动齿轮
    1．拆卸
    （1）移除右调速系统传动链条。
    （2）移除左调速系统传动链条。
    （3）移除传动链的液压张紧器。
    （4）移除传动链的定块。
    （5）摘掉滤油泵链条。

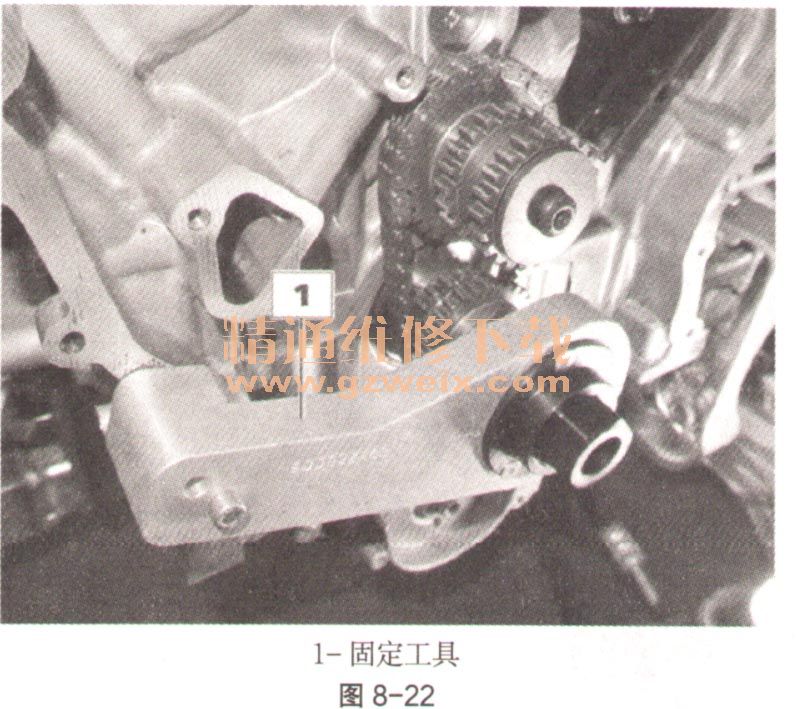

    （6）重新安装发动机轴固定工具（如图8-22中1）。

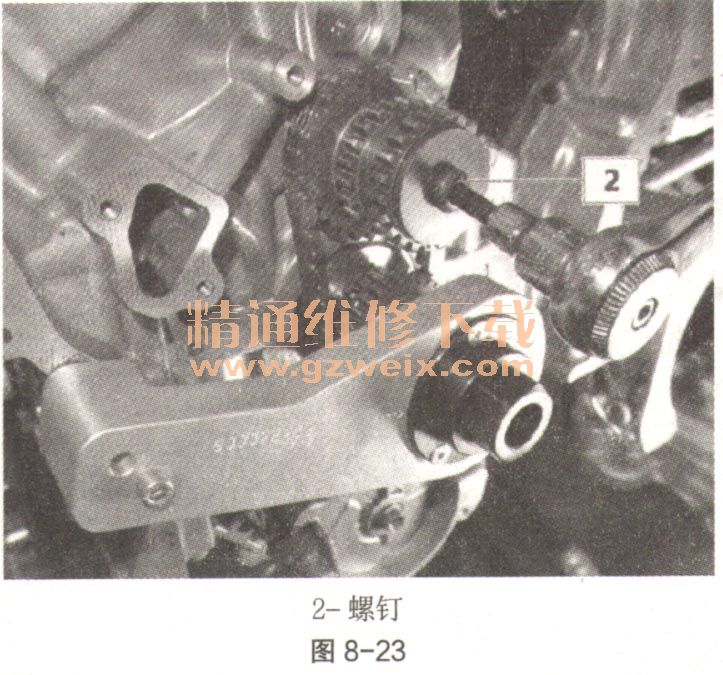

    （7）用合适的扳手拆下螺钉（如图8-23中2）。

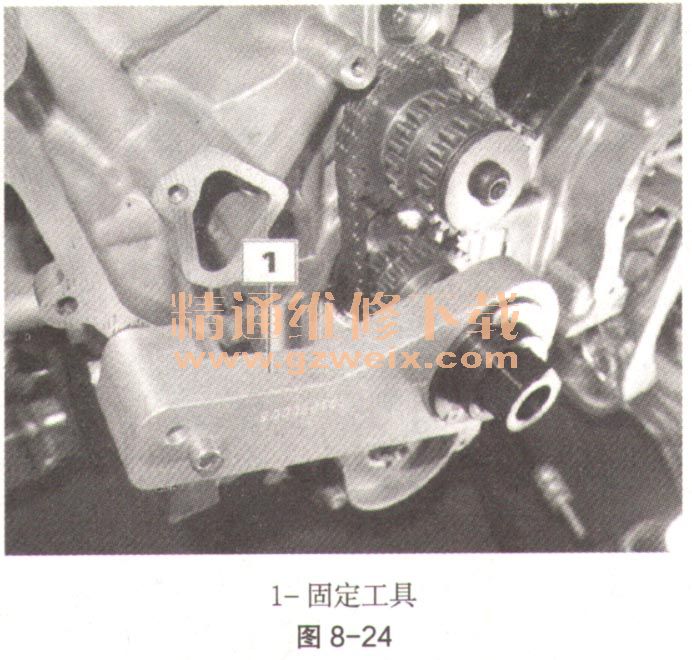

    （8）移除发动机轴固定工具（如图8-24中1 ） 。

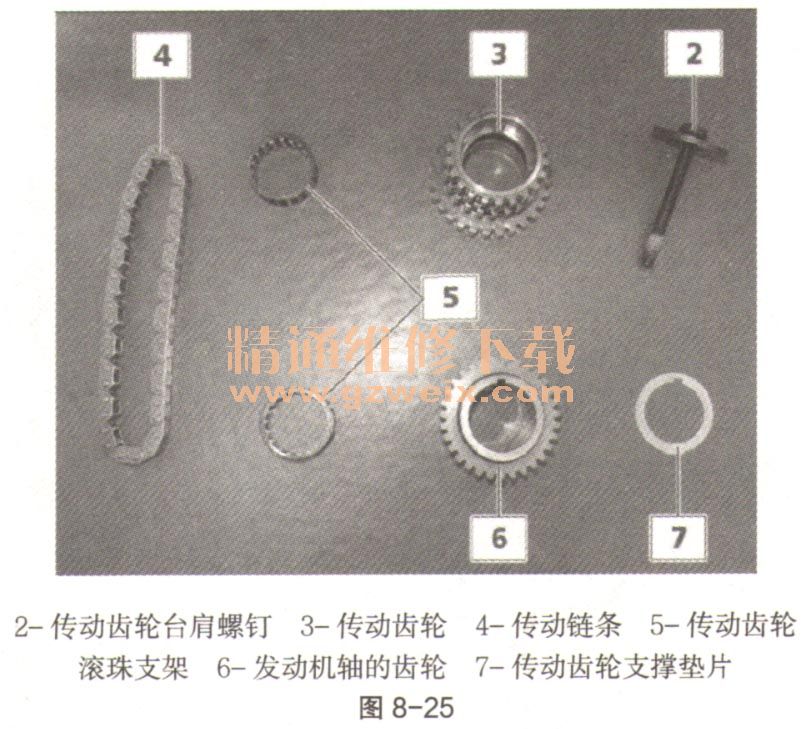

    （9）然后移除如图8-25零件。

    2．重新组装
    （1）按照与拆下顺序相反的顺序重新组装。

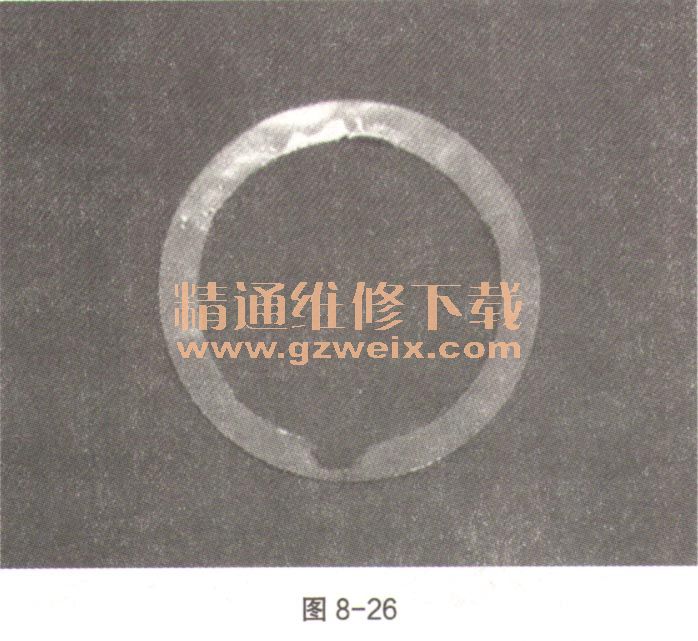

    （2）更换其垫片，如图8-26。

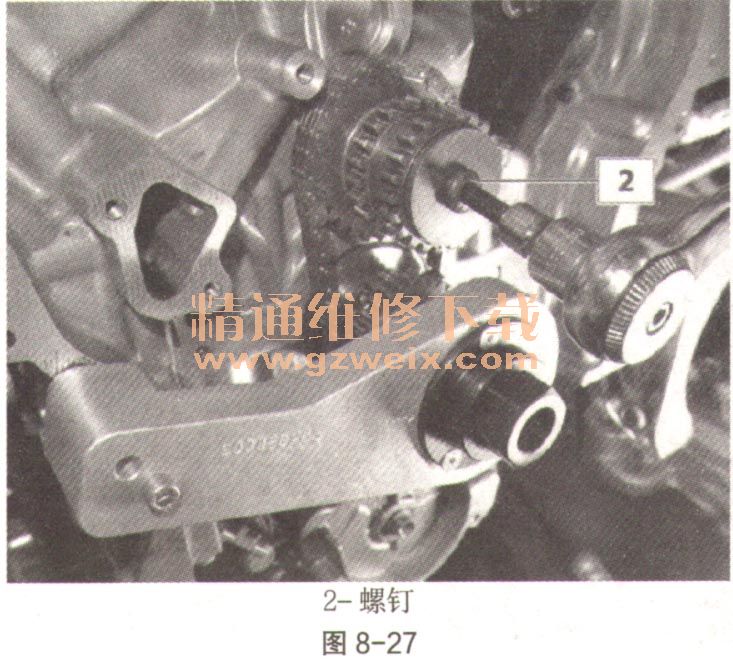

    （3）以固定力矩拧紧螺钉（如图8-27中2）。使用新螺钉。

    （4）继续其余的安装步骤。
