法拉利458 4.5L发动机发动机正时校对方法
来源:本站整理  作者:佚名  2018-03-06 08:39:32



    (一)重新安装正时链
    (1)检查并确认3个轴承(如图9-18中T)安装在正确的位置。

    (2)将齿轮(如图9-19中19)安装到驱动齿轮轴上,同时将齿轮(如图9-19中18)安装到曲轴和链(如图9-19中17)上。

    (3)安装并紧固固定垫块(如图9-20中15),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。安装并紧固固定垫块(如图9-20中16),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。

    (4)安装发动机机油泵驱动齿轮(如图9-21中13)和链(如图9-21中14)。拧紧指示的齿轮(如图9-21中13)的紧固螺钉。

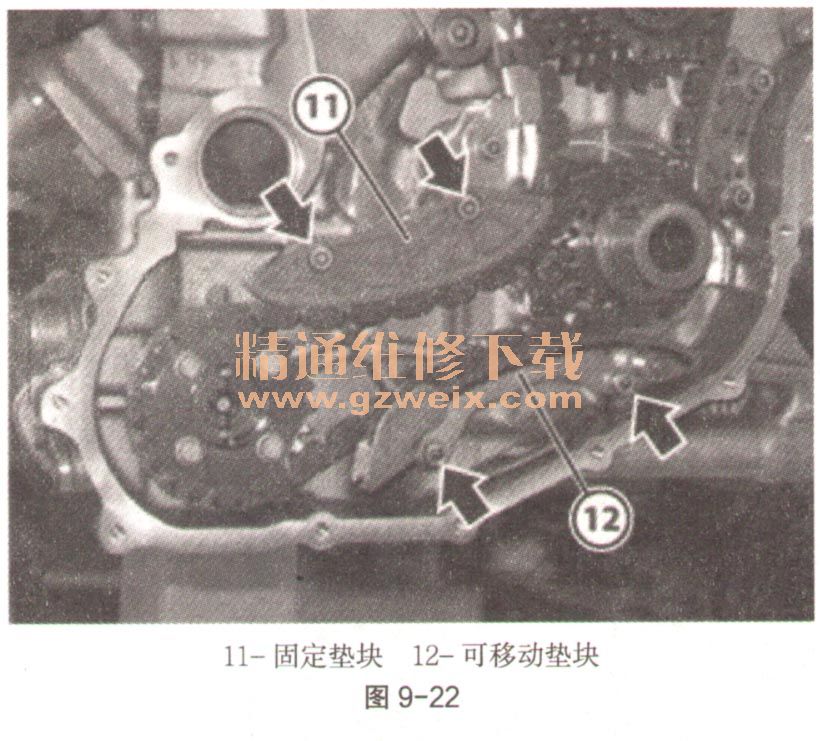

    (5)安装并紧固固定垫块(如图9-22中11),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。安装并紧固可移动垫块(如图9-22中12),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。

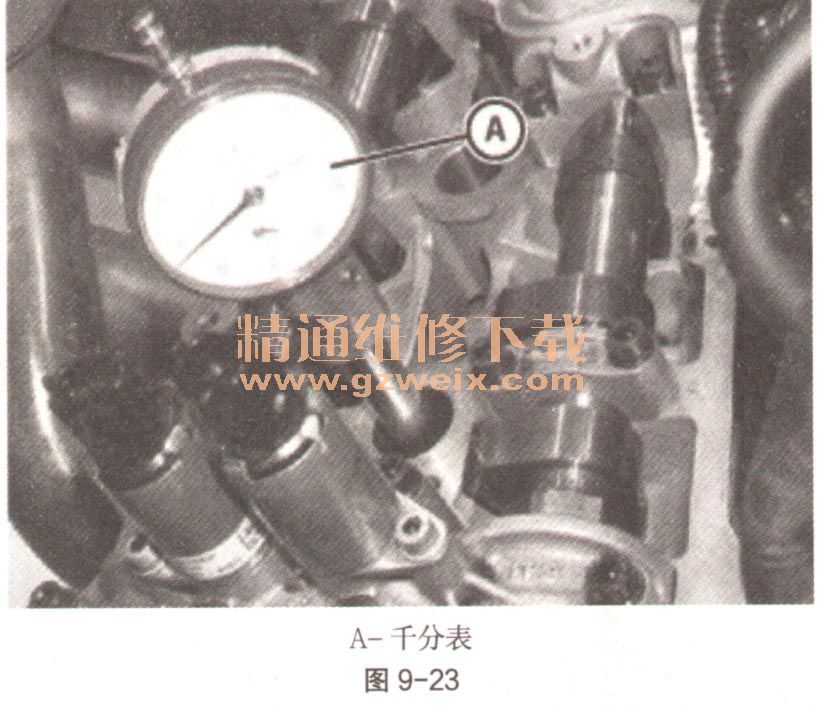

    (6)将千分表(如图9-23中A)和适配器安装到汽缸1的火花塞孔中。在做功冲程期间将汽缸1移动到上止点。拆下千分表和适配器。

    (7)右侧汽缸列。

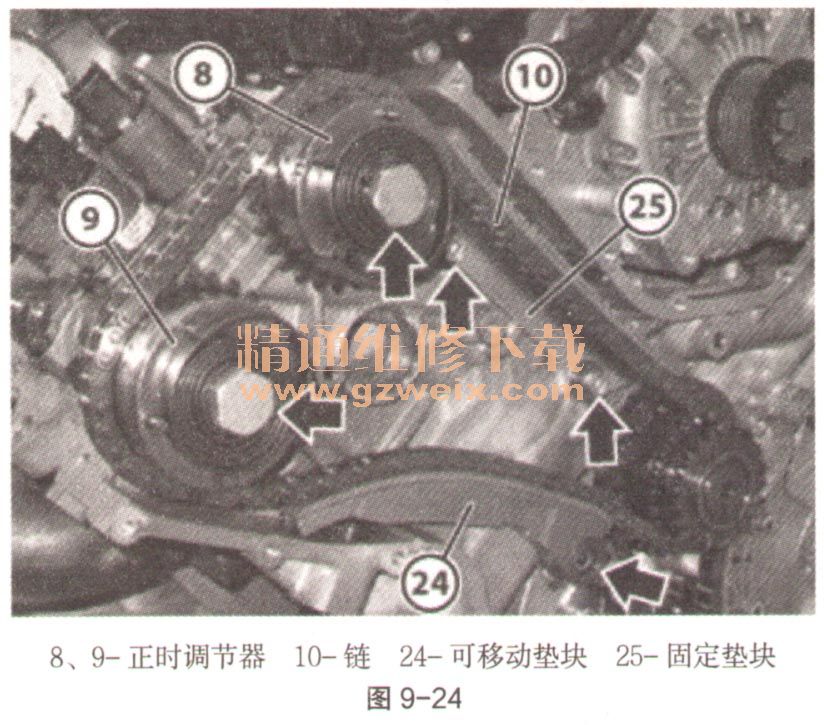

    ①安装并紧固固定垫块(如图9-24中25),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。

    ②用反作用工具将凸轮轴固定住。
    ③通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉,安装并紧固进气门可变气门正时调节器(如图9-24中8)和链(如图9-24中10)。
    ④通过安装相应的金刚石涂层垫圈并用手拧紧指示的相应螺钉,安装并紧固排气门可变气门正时调节器(如图9-24中9)。
    ⑤安装并紧固可移动垫块(如图9-24中24),拧紧指示的相应螺钉,螺钉拧紧力矩10N·m。
(8)右侧汽缸列,截至发动机编号175732·
    ①安装固定垫块(如图9-25中7)。

    ②拧紧指示的螺钉,螺钉拧紧力矩10N·m。

[1] [2] [3] [4]  下一页
