（三）拆卸与安装辅助传动链
    1一般信息
    只有拆下整个发动机和自动变速器总成后，才能拆卸辅助传动链。
    2．所需要的专用工具和维修设备

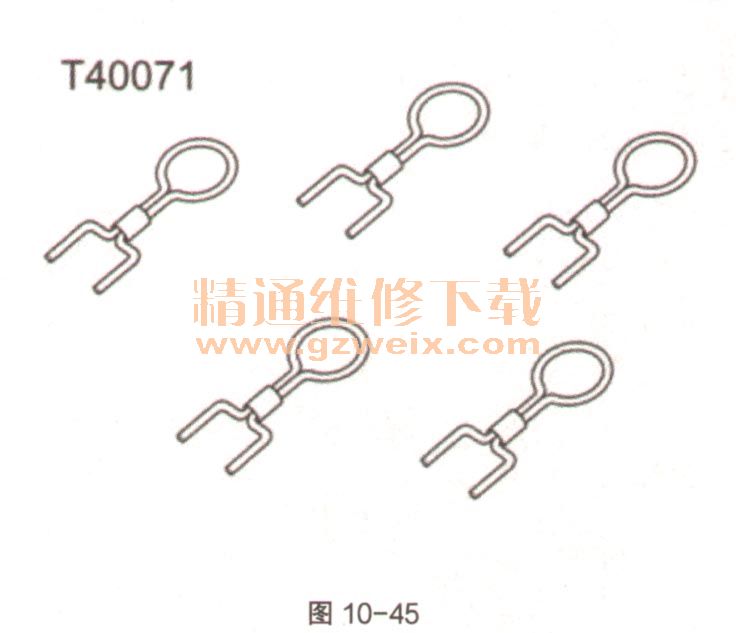

    锁销T40071，如图10-45。

    3．扭矩拧紧值
    除非另有说明，否则标准扭矩值适用。
    4一次性零件
    在此程序中，有些不能重复使用的一次性零件必须更换。开始执行此程序之前，确保准备好用于更换的新零件。避免长时间以及重复接触机油和冷却剂等油液。务必要使用防渗手套保护皮肤。务必佩戴合适的护眼装备。提示：根据当地环境法规处理收集的机油。
    5．拆卸
    （1）从车上拆下发动机和自动变速器总成。
    （2）拆下下面的正时链条罩。拆卸前，使用合适的记号笔标记出传动链的运行方向。如果安装的传动链使用时反向旋转，则可能导致链条断裂。务必确保传动链沿之前的运行方向安装。

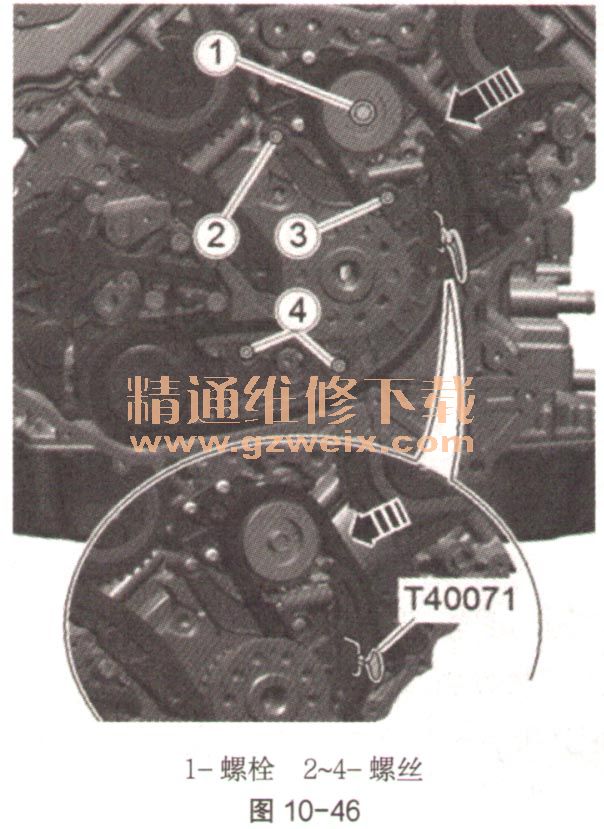

    （3）向内压张紧轨（如图 10-46中箭头），使用锁销T40071将链条张紧器锁定到位。拧松螺栓（如图10-46中1）（42N·m），并从惰轮上拆下。拆下并丢弃螺丝（如图10-46中2-4），拿掉链条张紧器。使传动链与辅助传动装置分离。

    6．安装
    （1）安装过程与拆卸过程相反。
    （2）使用新螺丝（如图10-47中2-4）固定链条张紧器并拧紧至5N·m+90°。
