2015年宝马218i（F45）B38发动机（1.5T）正时校对方法

来源：汽车维修技师作者：佚名 2017-04-20 10:04:50

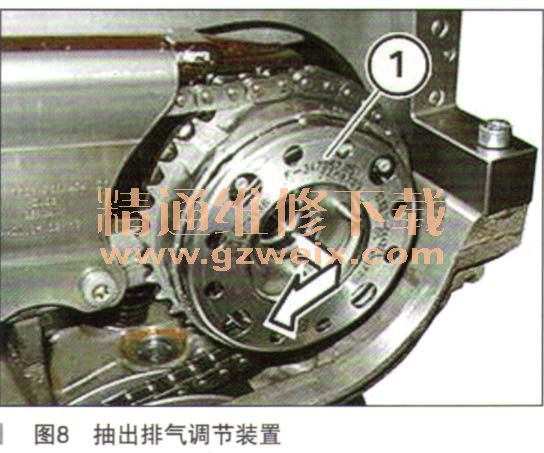

（8）将排气调整装置（如图8中1所示）从排气凸轮轴上拆下。将排气调整装置（如图8中1所示）倾斜向下抽出。

4．安装
（1）注意！进气和排气调整装置有混淆危险。小心发动机损坏！进气和排气调整装置是不同的。排气凸轮轴的VANOS标有EX。进气凸轮轴的VANOS标有IN，如图9所示。

（2）将进气调整装置（如图10中1所示）插入正时链（如图10中2所示），并定位在进气凸轮轴（如图10中3所示）上。

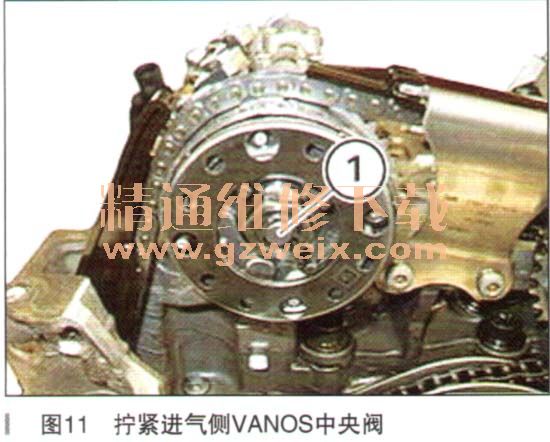

（3）拧紧进气侧的VANOS中央阀（如图11中1所示）。

（4）将排气调整装置（如图12中1所示）插入正时链（如图12中2所示），并定位在排气凸轮轴（如图12中3所示）上。

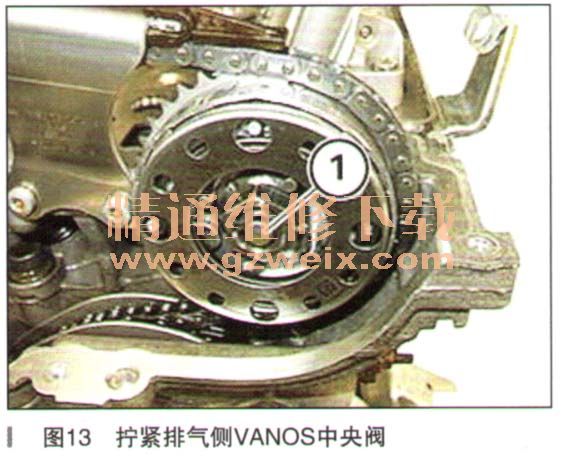

（5）拧紧排气侧的VANOS中央阀（如图13中1所示）。

（6）将专用工具11 9 340（见图4）旋入汽缸盖。用专用上具00 9460将正时链预紧至0.6N·m。

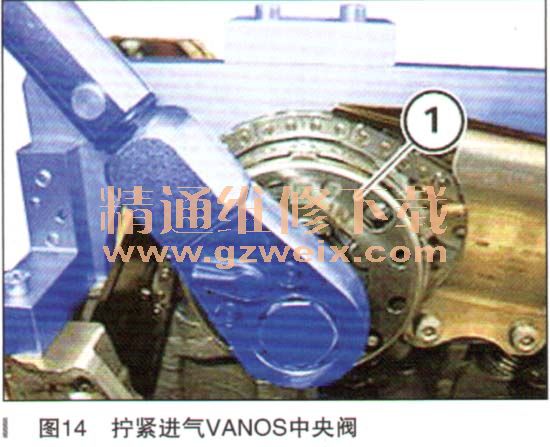

（7）拧紧进气调整装置VANOS中央阀（如图14中1所示）。

（8）拧紧排气调整装置VANOS中央阀（如图15中1所示）。

      （9）去除所有专用工具。用专用工具11 6 480沿发动机旋转方向将发动机转动两次。注意！不要让发动机反向旋转。
      （10）检杳配气相位。
      （11）安装废气触媒转换器。
      （12）安装汽缸盖罩。
