2015年宝马218i（F45）B38发动机（1.5T）正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：汽车维修技师作者：佚名 2017-04-20 10:04:50

    一、拆卸和安装或更换进气和排气调整装置
    1．需要的专用工具
      2 358 122、11 9 340、009460和11 6480。
    2．需要的准备工作
      （1）拆卸汽缸盖罩。
      （2）检查配气相位。
      （3）拆下废气触媒转换器。
      3．拆卸
      （1）注意！VAN OS中央阀（如图1中1所示）仅在已安装专用工具2358 122时松开。如需正确安装，请参见维修说明检查配气相位。

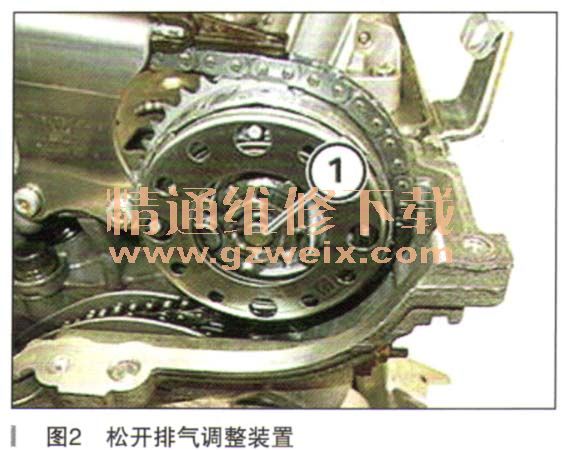

    （2）松开排气调整装置的VANOS中央阀（如图2中1所示）。

      （3）松开进气调整装置的VANOS中央阀（如图3中1所示）。

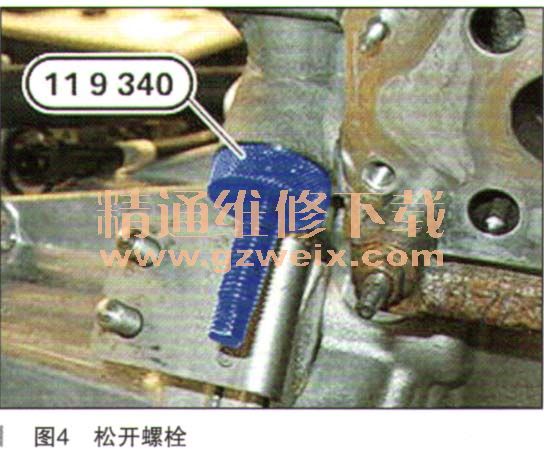

      （4）拆下专用工具11 9 340,如图4所示。注意！随时准备好抹布。松开螺栓连接之后，会流出少量机油。确保发动机机油不会流到皮带传动机构上。

      （5）拆下进气侧的VANOS中央阀（如图5中1所示）。

      （6）将进气调整装置（如图6中1所示）从进气凸轮轴上拆下。将进气调整装置（如图6中1所示）倾斜向下抽出。

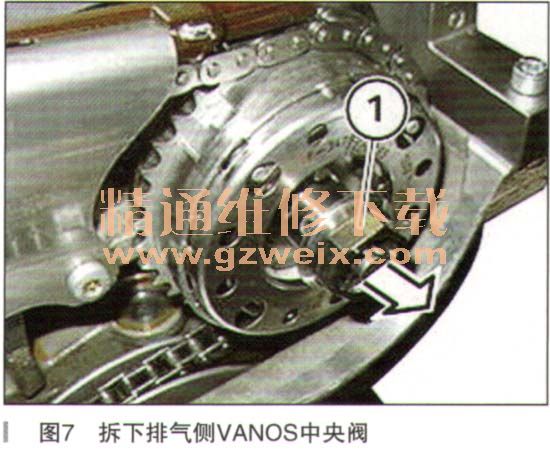

      （7）拆下排气侧的VANOS中央阀（如图7中1所示）。
