拆卸步骤如下。
    ①掀下发动机盖板。
    ②排出冷却液。
    ③拆下右前车轮。
    ④拆下右侧隔声垫。
    ⑤松开右侧轮罩内板的前部件并向后压。
    ⑥拆卸多楔带张紧件。
    ⑦拧出螺栓，取下活性炭罐支架。

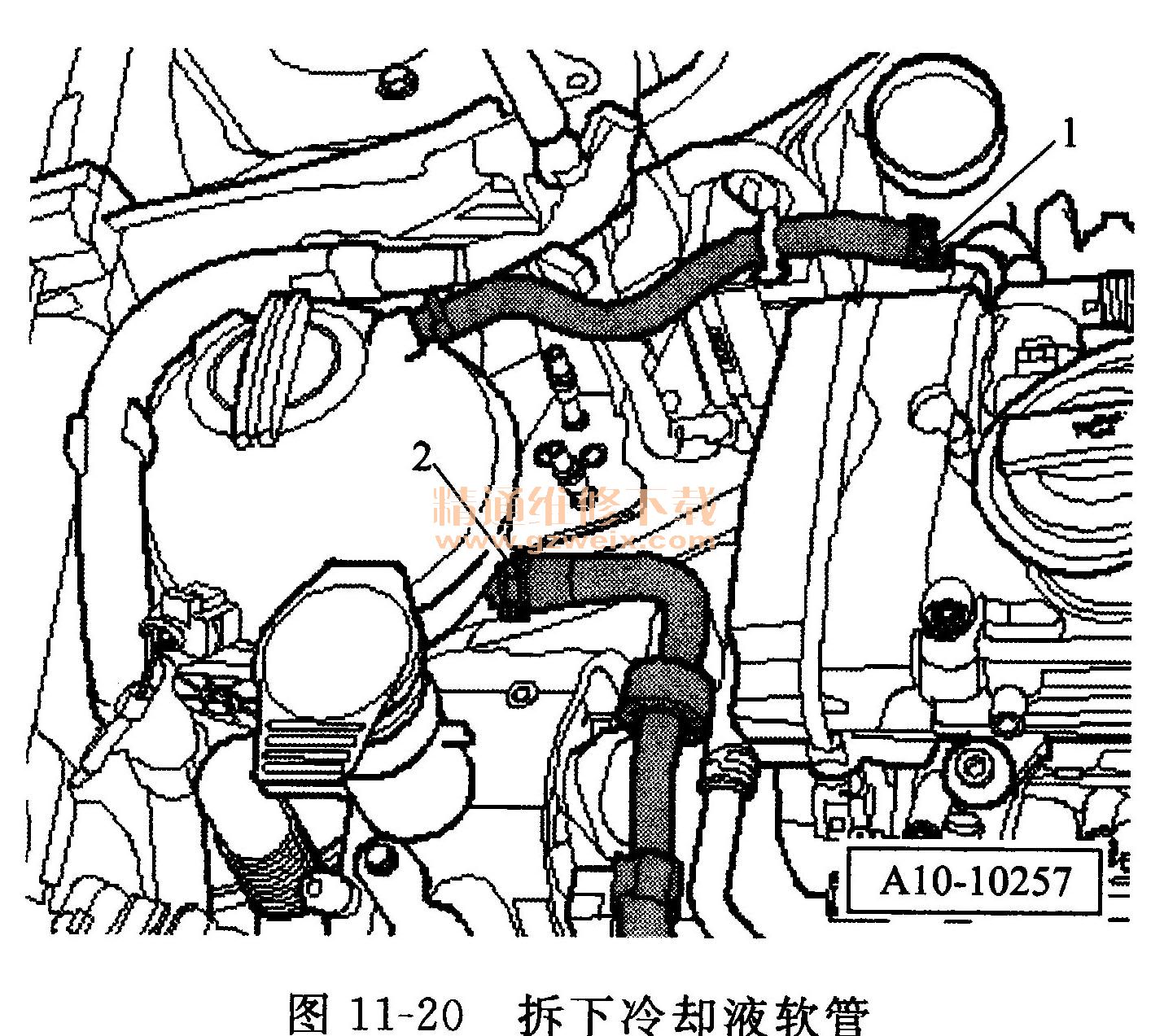

    ⑧拆下冷却液软管1和2（见图11-20）。

    ⑨露出冷却液补偿罐上的电导线束。
    ⑩将电插头从冷却液不足显示开关F66上脱开。
    11.拧下螺栓，取下冷却液补偿罐。
    12.拧出螺栓，取下上部齿形带护罩。
    13.拧出螺栓和螺母，将右前冷却液管路压向一侧。
    14.将支撑工装10-222 A用以下工具部件装到腹板上边缘：底架10-222A/1，螺杆10-222A/11，钩环10-222A/12，适配接头T40093/6（见图11-21）。

    15.将螺杆10-222 A/11用钩环10-222 A/12挂到发动机吊耳上。
    16.拧紧螺杆，预紧发动机／变速箱总成。
    17.拧出螺栓1和2，取下连接棱边。

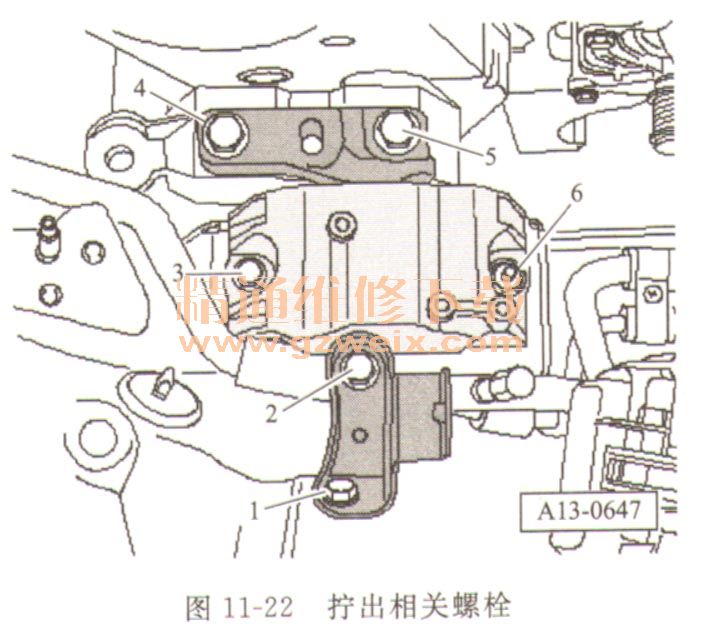

    18.拧出螺栓3和6，取下发动机支座（见图11-22）。

    19.拧出螺栓1、2、3。可从轮罩侧够到螺栓2。
    举升发动机时确保没有损坏部件或过度扭转软管。
    20.用支撑工装10-222 A将发动机尽量升起，直到可以取出发动机支撑。齿形带弹起会带来损毁危险。仅朝发动机方向转动曲轴。
    21.通过正时带轮的螺栓转动曲轴，直到凸轮轴正时齿轮位于“上止点”。凸轮轴齿轮上的标记应对准齿形带护罩上的箭头（上部箭头）。减振器上的缺口应对准齿形带护罩上的箭头（下部箭头），如图11-23所示。
