15.将凸轮轴固定装置T40271 /1拧到汽缸盖上
    16.接下来的工作步骤需要有另一位技工协助。
    17.将排气凸轮轴用装配工具T40266沿箭头方向A固定。拧出螺栓1。将张紧轨2向下推。
    18.将排气凸轮轴顺时针（箭头方向A）继续旋转，直到凸轮轴固定装置T40271/1能够推入链轮啮合齿C（箭头方向B）。如图9-26所示。

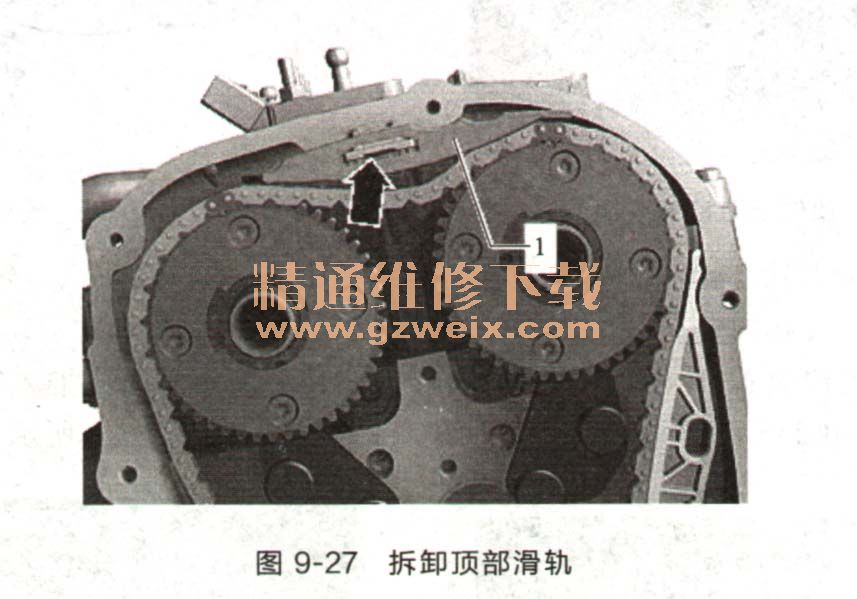

    19.拆卸滑轨1，为此用螺丝刀打开卡子（箭头所指），然后将滑轨向前推开。如图9-27所示。

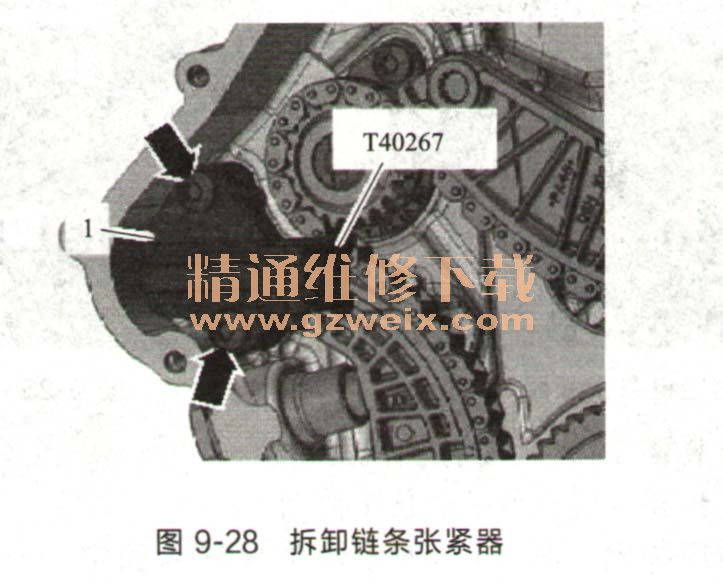

    20.拧下螺栓（箭头所指），拆下链条张紧器1，如图9-28所示。

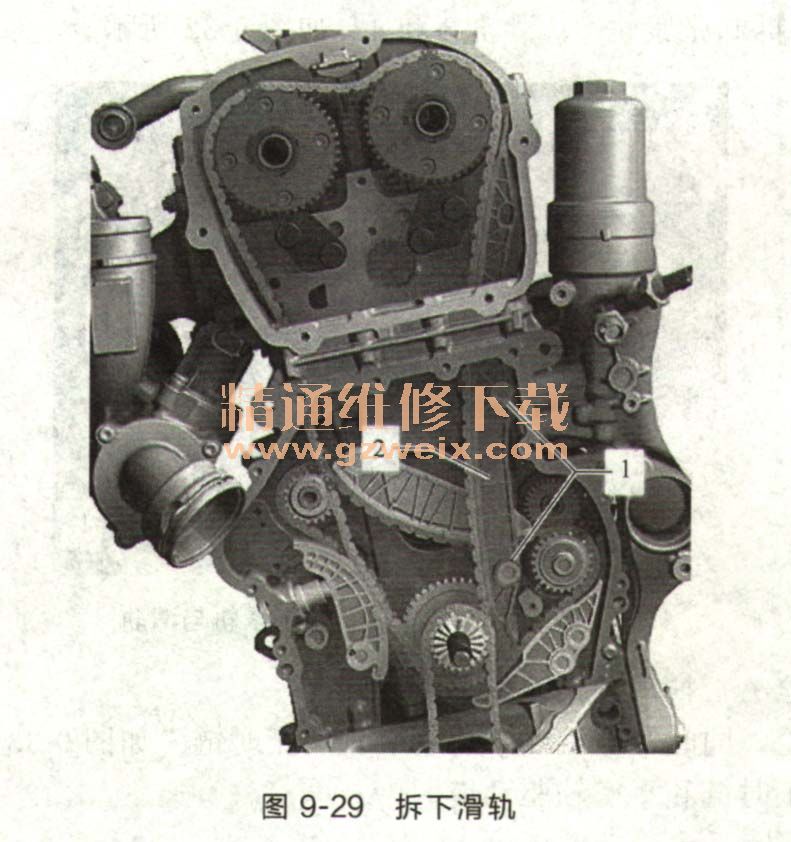

    21.拧出螺栓1，拆下滑轨2。如图9-29所示。

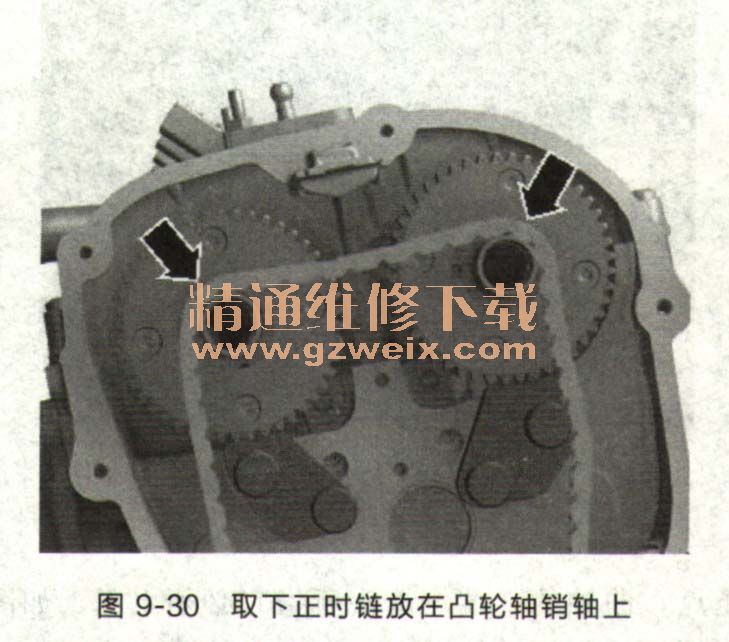

    22.如图9-30所示，将凸轮轴正时链从凸轮轴齿轮上取下并挂到凸轮轴的销轴上（箭头所指）。

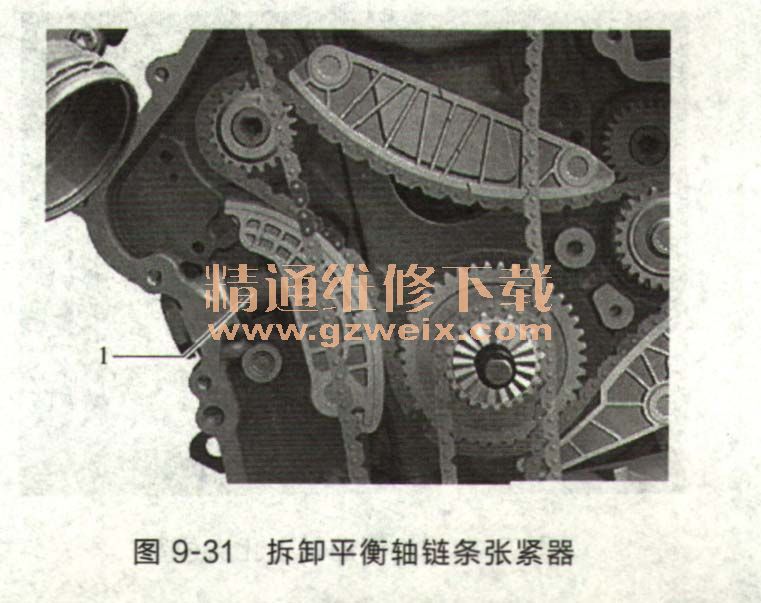

    23.拆卸平衡轴正时链的链条张紧器1。如图9-31所示。

    24.拧出螺栓1，拆卸张紧轨2、滑轨3和4。如图9-32所示。

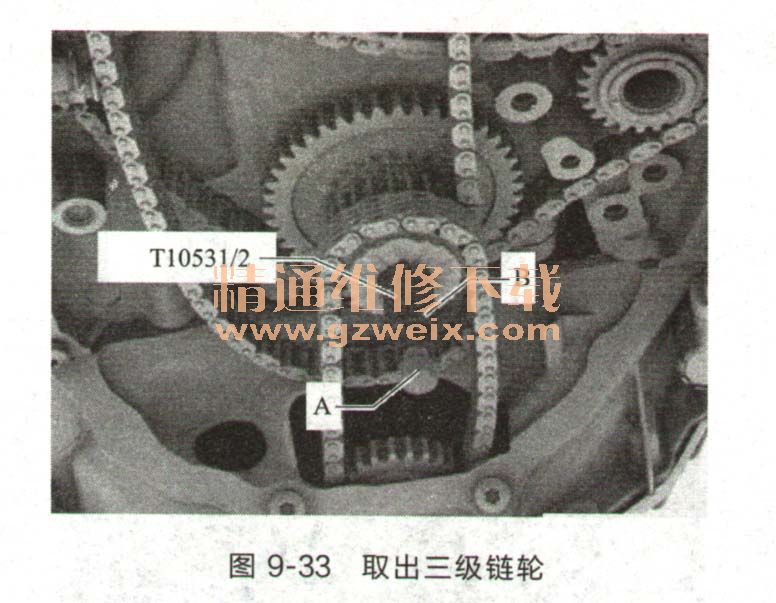

    25.松开夹紧螺栓A，拧出夹紧螺栓B。
    26.取出三级链轮，同时卸下机油泵驱动装置的正时链。如图9-33所示。
