（1）发动机正时链盖板部件分解

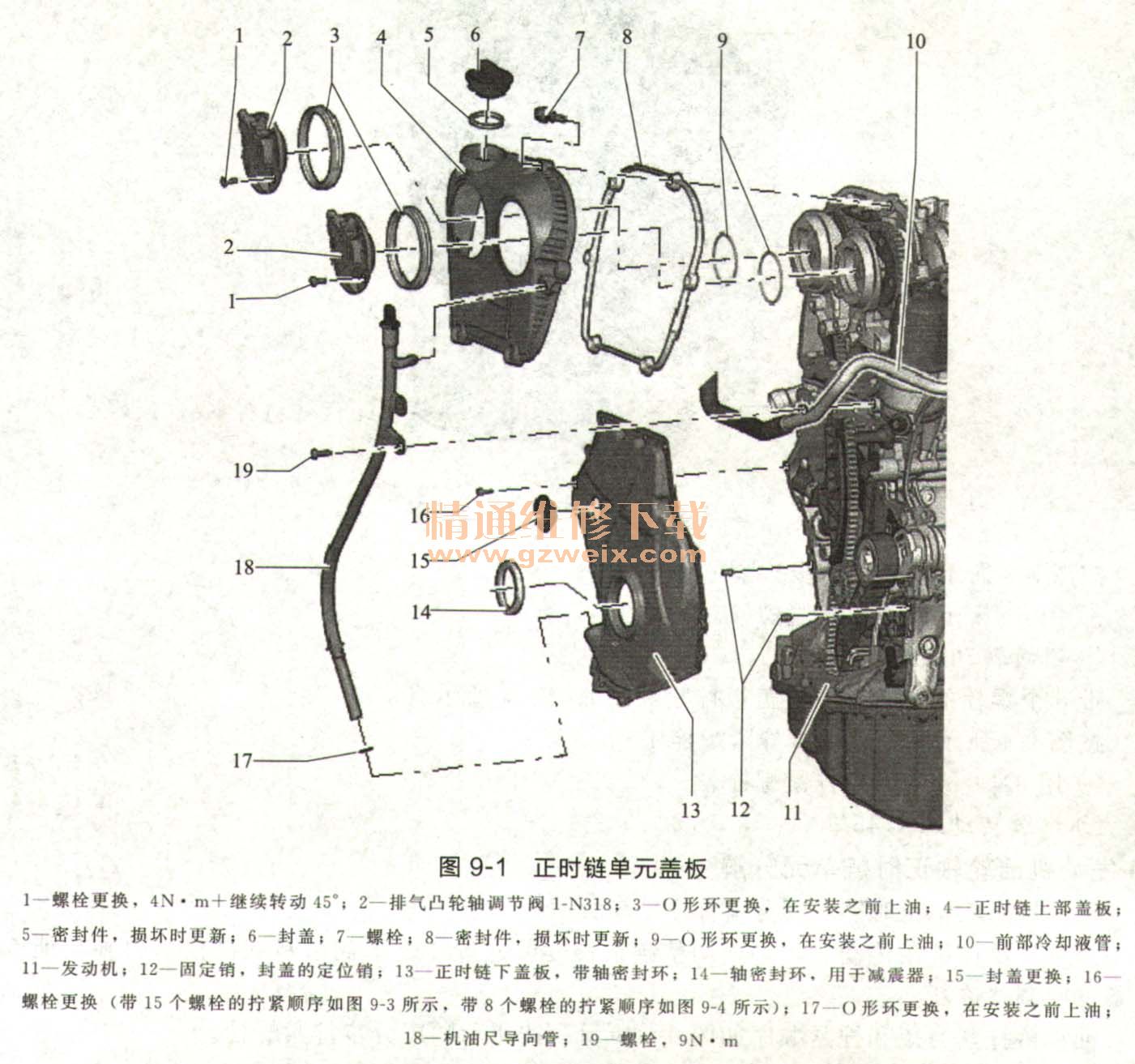

    发动机正时链单元盖板部件分解如图9-1所示。

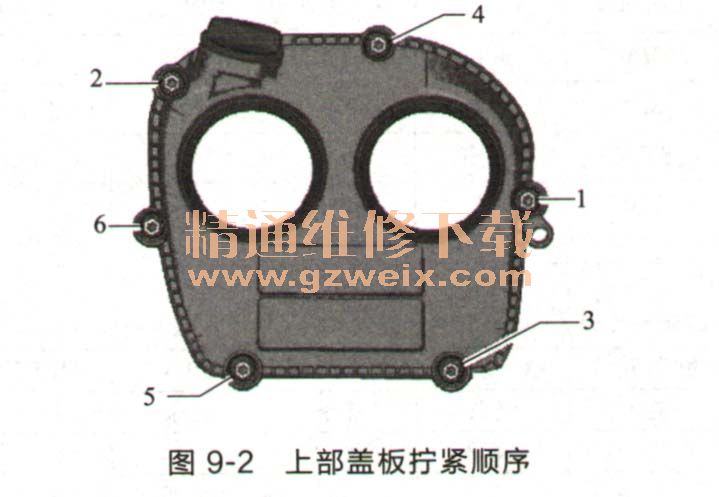

    正时链上部盖板拧紧顺序如图9-2所示。

    按图9-2所示顺序拧紧螺栓1～6，用9N·m的力矩拧紧螺栓。
    带15个螺栓的正时链下方盖板拧紧顺序如图9-3所示。

    按图9-3所示顺序分2步拧紧螺栓1～15。
    ①用8Nm的力矩拧紧螺栓。
    ②继续转动螺栓45°。
    带8个螺栓的正时链下方盖板拧紧顺序如图9-4所示。

    按图9-4所示顺序分2步拧紧螺栓1～8。
    ①用8Nm的力矩拧紧螺栓。
    ②继续转动螺栓45°。

   （2）发动机凸轮轴正时链单元分解
    发动机凸轮轴正时链单元分解如图9-5所示。

    提示：操作链条传动后，必须调整链条长度。通过“→车辆诊断测试仪”引导功能01-链条长度调整诊断。

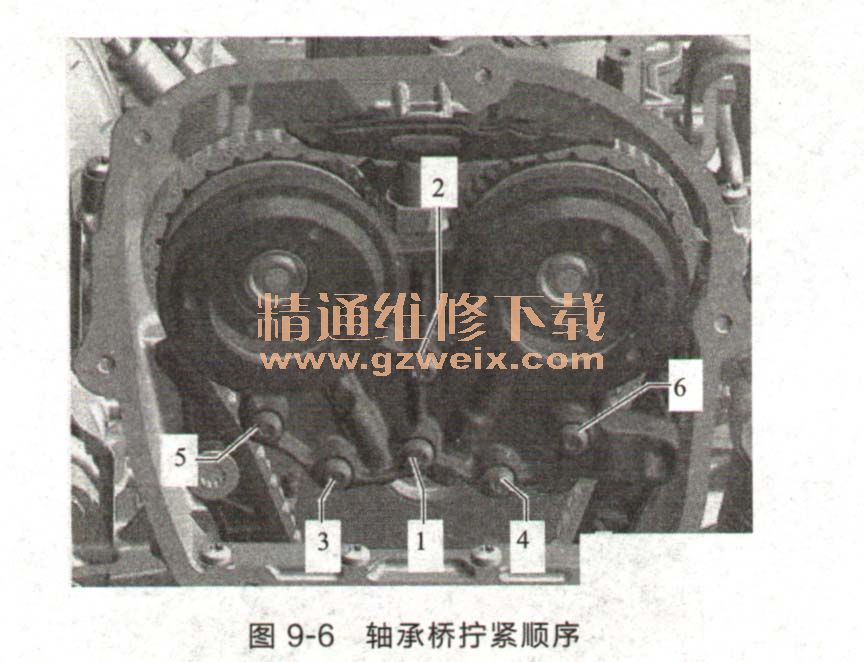

    轴承桥拧紧力矩和拧紧顺序如图9-6所示。按所示顺序分步拧紧螺栓。

    用于钢螺栓的拧紧力矩：第一步先手动拧入至贴紧；第二步拧紧力矩为6～9N·m。
    用于铝螺栓的拧紧力矩：第一步先手动拧入至贴紧；第二步预拧紧力矩为4N·m；第三步继续拧紧180°。
