一、专用工具

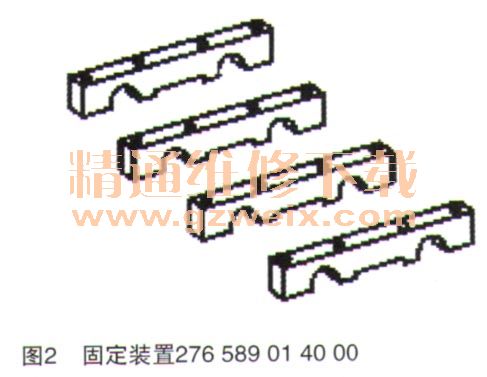

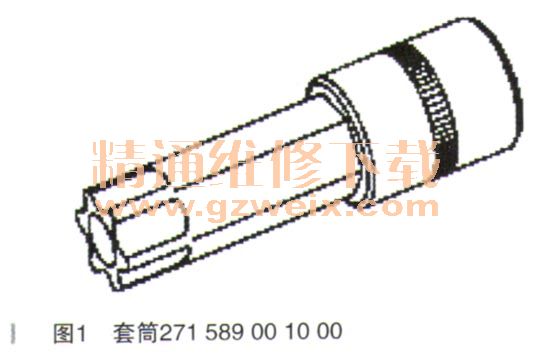

    1．套筒271 589 00 10 00（如图1所示）和固定装置276 589 01 40 00（如图2所示）。

    2．固定装置276 589 01 40 00和模板278 589 00 23 00（如图3所示）。

    二、拆卸／安装凸轮轴
    1．发动机M276.8且车型W222，图4为左侧汽缸盖。
    2．拆卸／安装方法。
    注意危险！在拆卸、安装或校准发动机罩、车门、后备箱盖／车厢后门或滑动天窗时有轧伤或夹伤手指的风险。部件移动时，肢体不能进入机器的工作范围。
     （1）松开增压空气冷却器，然后在保持冷却液管路连接的情况下压到前部。
   （2）通过曲轴中央螺栓沿发动机运转方向将发动机转到1号汽缸点火上止点（TDC）后40°曲轴转角（CA）处。
     （3）拆下右侧或左侧汽缸盖罩右侧汽缸盖罩。
     （4）将压紧工具（如图4中5所示）安装到凸轮轴（如图4中4所示）上。

     （5）拆下右侧或左侧链条张紧器。
     （6）松开控制阀（如图4中2所示），然后拆下。要松开和拧紧控制阀（如图4中2所示），必须由助手用Torx T60将凸轮轴（如图4中4所示）在后端反向固定。安装：必须用机油润滑控制阀（如图4中2所示）的螺纹和螺栓头接触面。必须按照扭矩连续均匀地拧紧控制阀。
     （7）将凸轮轴调节器（如图4中1所示）从凸轮轴（如图4中4所示）上拆下。安装：凸轮轴调节器（如图4中1所不）不得相互混淆。检查凸轮轴（如图4中4所示）的基本位置，如有必要，则进行调节（见调节凸轮轴的基本位置）。
     （8）从凸轮轴调节器（如图4中1所示）上拆下正时链（如图4中3所示）。安装：首先将右侧正时链（如图4中3所示）安装到进气凸轮轴的凸轮轴调节器上，然后再安装到排气凸轮轴的凸轮轴调节器上。首先将左侧正时链安装到排气凸轮轴的凸轮轴调节器上，然后冉安装到进气凸轮轴的凸轮轴调节器上。
     （9）按照拆卸的相反顺序进行安装。注意危险！发动机运转时，汽车可能会自行启动而造成事故。发动机启动或运转期间，在附近工作存在导致擦伤和烧伤的风险。固定好车辆，以防其自行移动。穿上封闭且贴身的工作服。切勿接触高温或旋转的部件。
     （10）执行发动机试运行，并检查发动机的功能性。
