英菲尼迪QX56 5.6L(VK56)发动机正时校对方法
来源:汽车维修技师  作者:佚名  2014-03-22 07:29:28


    (7)再次检查确保链轮和正时链条上的接合标记有没有滑出对齐位置。
    (8)安装油泵和油泵驱动垫圈。
    (9)安装前罩的前部油封。

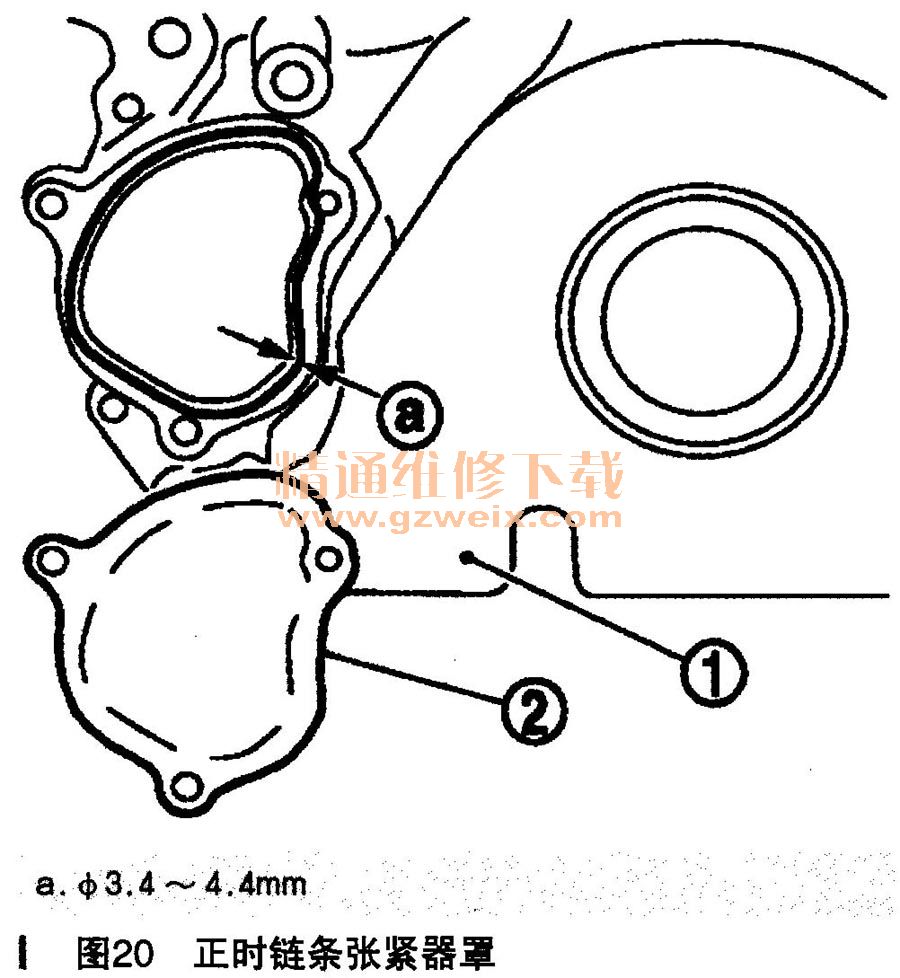

    (10)将正时链条张紧器罩(如图20中2所示)安装到前罩上(如图20中1所示)。

    如图20所示,用专业服务工具将液体密封膏均匀的抹在前罩上。用密封膏或其他等同的物质。

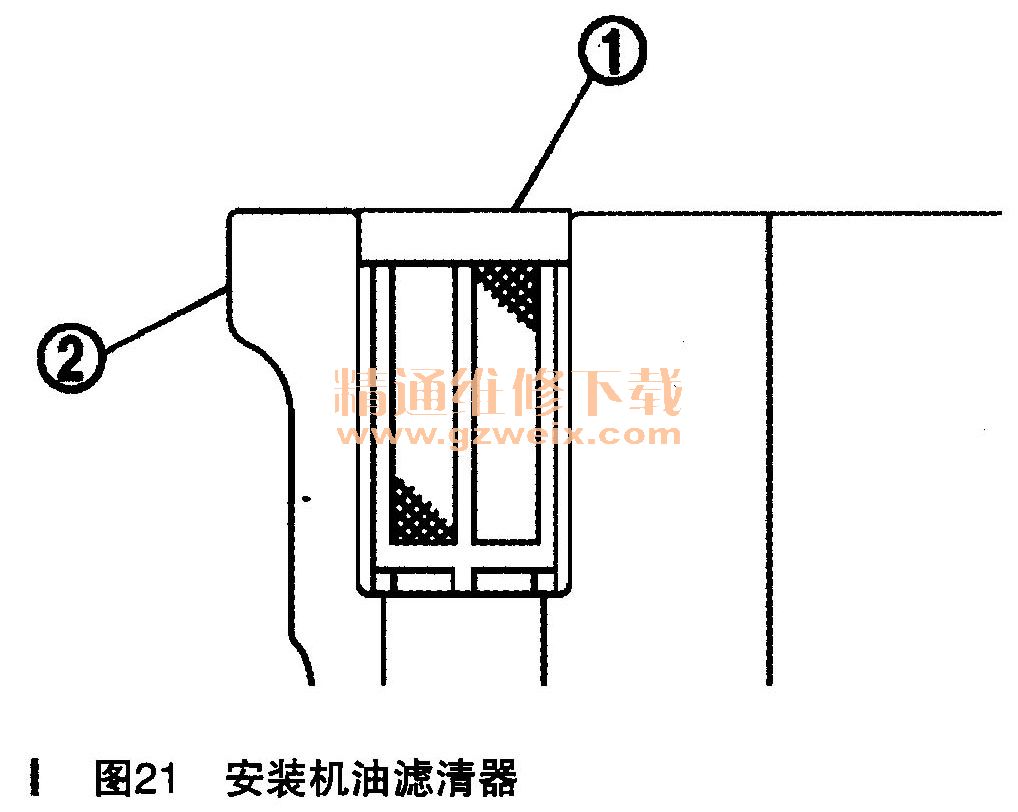

    (11)若拆下,按如图21所示方向安装机油滤清器(气门正时控制电磁阀)(如图21中1所示)。在安装之后检查机油滤清器是不能从前罩(如图21中2所示)上表面突出的。

    (12)按下列操作安装前盖:
    ①在汽缸盖和汽缸体上安装新的O形圈,见图7中1、2和3所示。

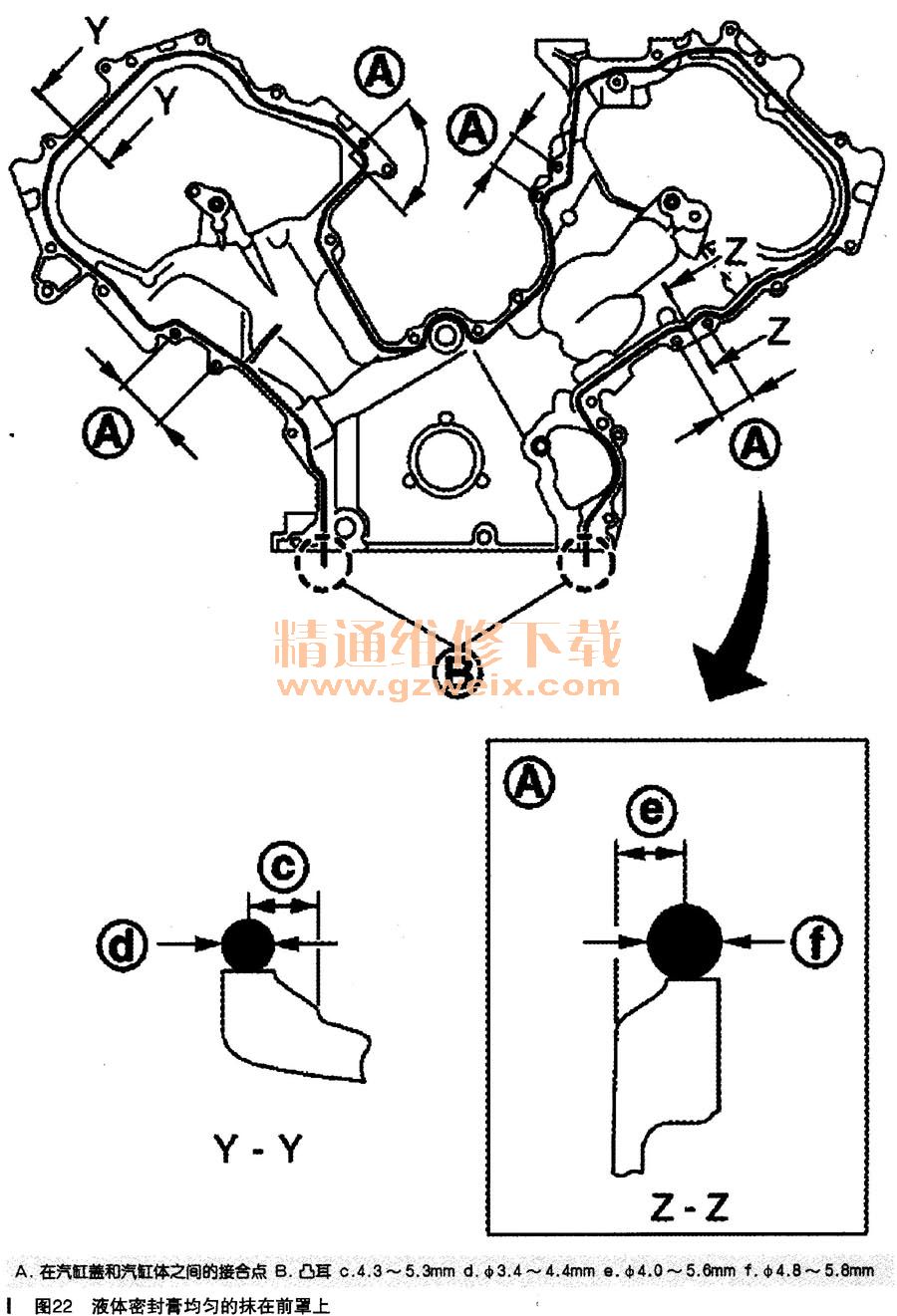

    ②如图22所示,用专业服务工具将液体密封膏均匀的抹在前罩上。用密封膏或其他等同的物质。

    ③再次检查正时链条接合点和每个链轮上的接合点是否对齐。然后安装前部罩盖。注意:一定小心不要损坏前油封。
    ④按图6所示数字顺序拧紧所有装配螺栓。这是三种装配的螺栓,如图23所示。

    ⑤在所有的装配螺栓拧紧后,再按图6所示数字顺序重新拧紧一次。
    (13)按如下操作安装气门正时控制罩:

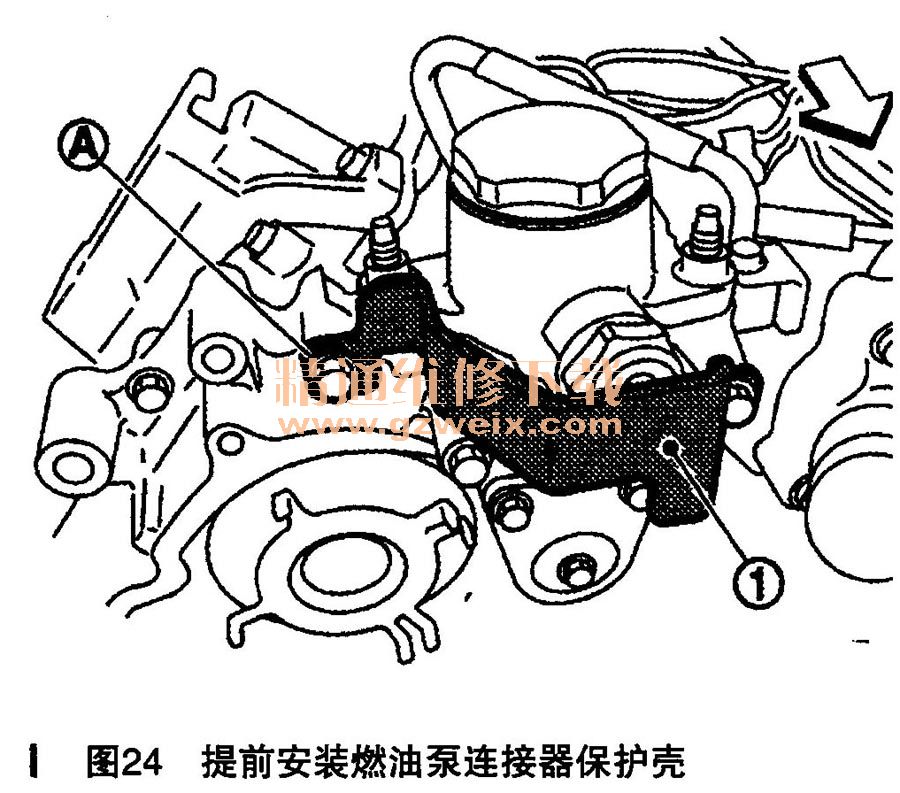

    在安装气门正时控制罩后,燃油泵连接器保护壳(如图24中1所示)螺栓(如图24中A所示)是无法安装上的。所以,若其被拆下,燃油泵连接器保护壳需要提前安装上。

    ①在前罩上安装新的。形圈,见图4中1所示。
    ②在轴槽上安装新的密封圈,如图25中1所示。注意:当更换密封圈,请更换所有的密封圈。

    ③如图26所示,用专业服务工具将液体密封膏均匀的抹在前罩上。用密封膏或其他等同的物质。

    ④注意安装卡槽时不要让密封胶圈窜位置,对齐前罩定位销和定位销孔(见图3中C所示),然后安装气门可正时控制罩。
    ⑤按图3所示数字顺序安装所有装配螺栓。
    (14)若拆下,将凸轮轴位置传感器和气门正时控制电磁阀(右侧和左侧的)安装到气门正时控制罩上。确保所有凹槽完成卡入到位置且拧紧所有的装配螺栓。
    (15)安装上面的油底壳。
    (16)安装下面的油底壳和机油滤清器。
    (17)安装水泵皮带轮。
    (18)安装曲轴皮带轮。按照拆卸的工序指示安装曲轴。
    ①安装曲轴皮带轮,小心不要损坏到曲轴前油封。
    ②让发动机机油浸入到曲轴皮带轮螺栓螺纹部分和底座区域。用塑料锤轻轻地敲击中心位置,然后插入曲轴皮带轮。
    ③拧紧曲轴皮带轮螺栓。拧紧力矩:205N·m。
    ④在曲轴皮带轮上(如图27中1所示)划一个颜色标记(如图27中A所示)和曲轴皮带轮螺栓上角的标记(如图27中B所示)对齐。

    ⑤顺时针拧紧曲轴皮带轮螺栓。角度拧紧:90°(如图27中c所示)。
    (19)按正常方向(从发动机前部看是顺时针)旋转曲轴皮带轮,确认发动机是否能平顺运转。
    (20)按拆卸相反的顺序安装其他部件。
