3正时链单元的安装步骤
    ①安装凸轮轴正时链轮。
    a.用台钳夹住凸轮轴。
    b.将凸轮轴正时链轮上的定位销孔与凸轮轴定位销对准，并用凸缘螺栓安装凸轮轴正时链轮。转矩：64N·m（653kgf·cm，47lbf·ft）。
    ②安装2号凸轮轴。
    a.在凸轮轴轴颈部分涂抹一薄层发动机机油。
    b.将凸轮轴安装在汽缸盖上，凸轮轴正时齿轮的正时标记朝上。
    c.检查1号和2号凸轮轴轴承盖上的朝前标记和号码，检查并确认顺序分步骤均匀拧紧螺栓。13N·m（129kgf·cm，91bf·ft），2号轴承盖；23N·m（235kgf·cm，17lbf·ft），1号轴承盖。
    ③安装凸轮轴位置传感器。
    a.在O形圈上涂抹发动机机油。
    b用螺栓安装凸轮轴位置传感器。
    ④安装链条分总成。
    a.确保所有正时标记位于图53中所示的位置（TDC）。转矩：8. 0N·m（82kgfcm，711bf·in）。

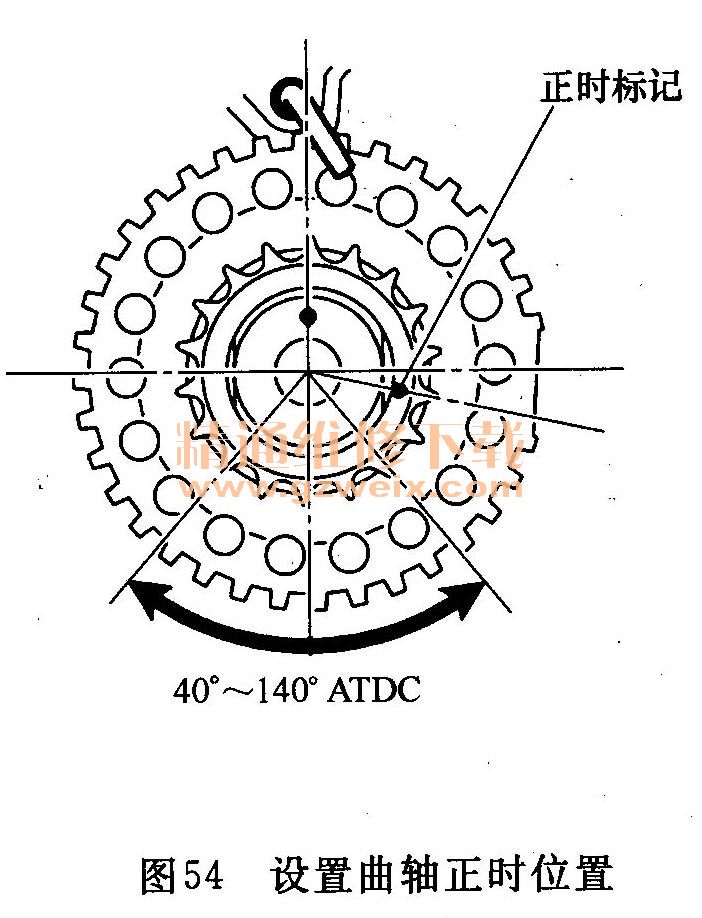

    b.如图54所示，将曲轴的正时标记置于40°～140°ATDC。

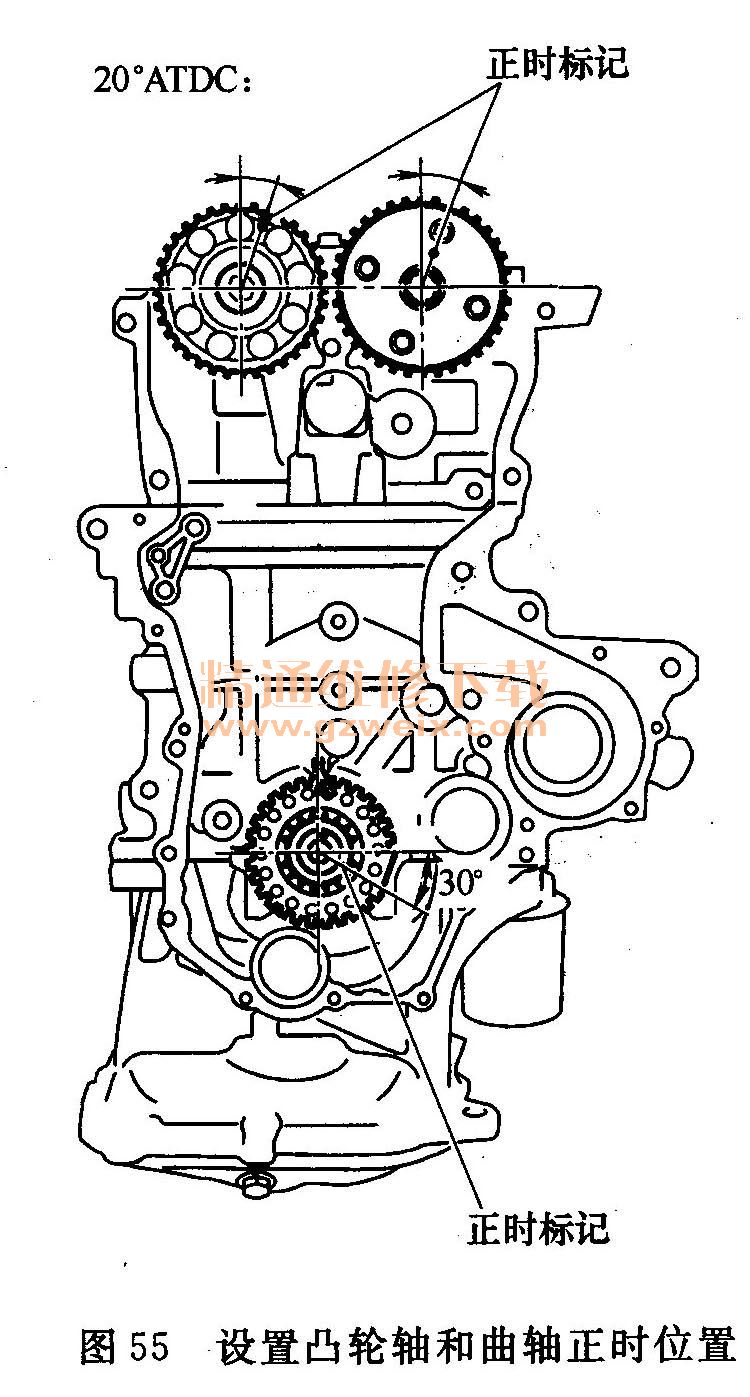

    c.将凸轮轴正时齿轮和凸轮轴正时链轮置于如图55中所示的位置（200ATDC），

    d.将曲轴置于如图55中所示的位置（20°ATDC）。
    e.用2个螺栓安装1号链条减震器。

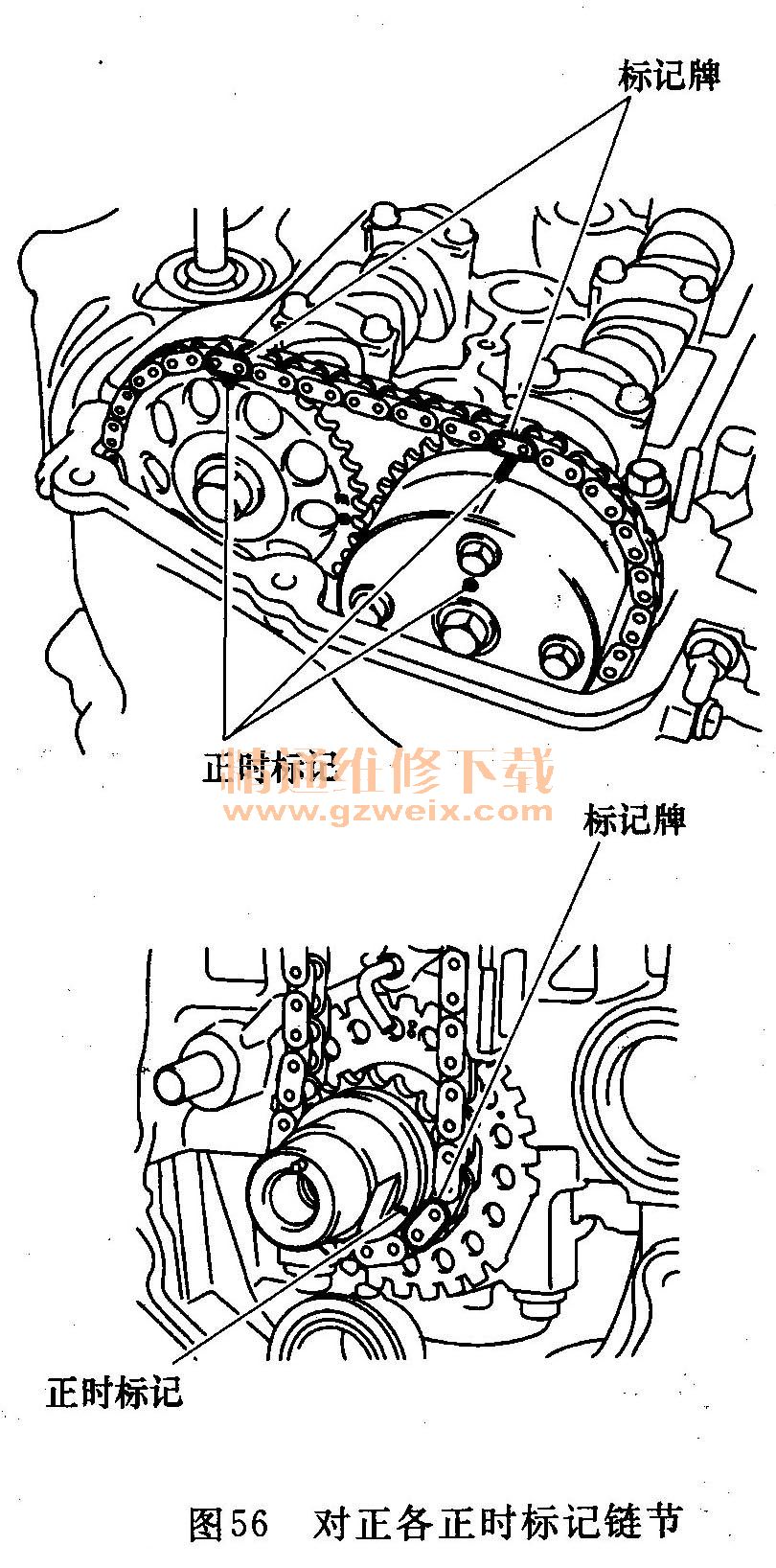

    f.将凸轮轴的正时标记对准正时链条的标记牌，安装正时链条，见图56。转矩：9. 0N·m（92kgf·cm，80lbf·in）。

    提示：用扳手转动凸轮轴上的六角形维修部位的同时，将正时标记对准标记牌。
    ⑤安装链条张紧器滑块。
    ⑥安装1号链条张紧器总成。
    a.用2个螺栓安装1号链条张紧器总成。转矩：9. 0N·m（92kgf·cm，80lbf·in）。
    b.从1号链条张紧器总成上拆下钢条。
    ⑦安装机油泵密封件。
    a.用专用工具和锤子敲入新油封，直至其表面与正时链盖边缘齐平。
    b.在油封唇部施涂MP润滑脂。
    ⑧安装机油泵总成。
    ⑨安装水泵总成。
    ⑩安装横置发动机安装支架。
    用4个螺栓安装横置发动机安装支架。转矩：55N·m（56lkgf·cm，41lbf·in）。
    11安装曲轴减震器分总成。
    a，将曲轴减震器的销孔对准销的位置，然后安装曲轴减震器分总成。
    b.暂时安装螺栓。
    c.用2个专用工具固定住曲轴减震器分总成的同时拧紧螺栓。转矩：128N·m（1305kgf·cm，95lbf·in）。
    12安装水泵皮带轮。
    13检查气门间隙。
    14调整气门间隙。
    15安装凸轮轴正时机油控制阀总成。
    a.在新O形圈上涂抹一薄层发动机机油，然后将其安装到凸轮轴正时机油控制阀上。
    b.用螺栓安装凸轮轴正时机油控制阀。转矩：7.5N·m（76kgf·cm，66lbf·in）.
    16安装喷油器总成。
    17安装喷油器隔震器。
    18安装1号输油管隔圈。
    19安装输油管分总成。
    20安装汽缸盖罩分总成。
    a.将垫片安装到汽缸盖罩上。
    b.在汽缸盖上涂抹密封材料。
    c.用9个螺栓、2个螺母和2个密封垫圈暂时安装汽缸盖罩分总成。
    d·拧紧9个螺栓和2个螺母。转矩：10N·m（102kgf·cm，7lbf·in）。
